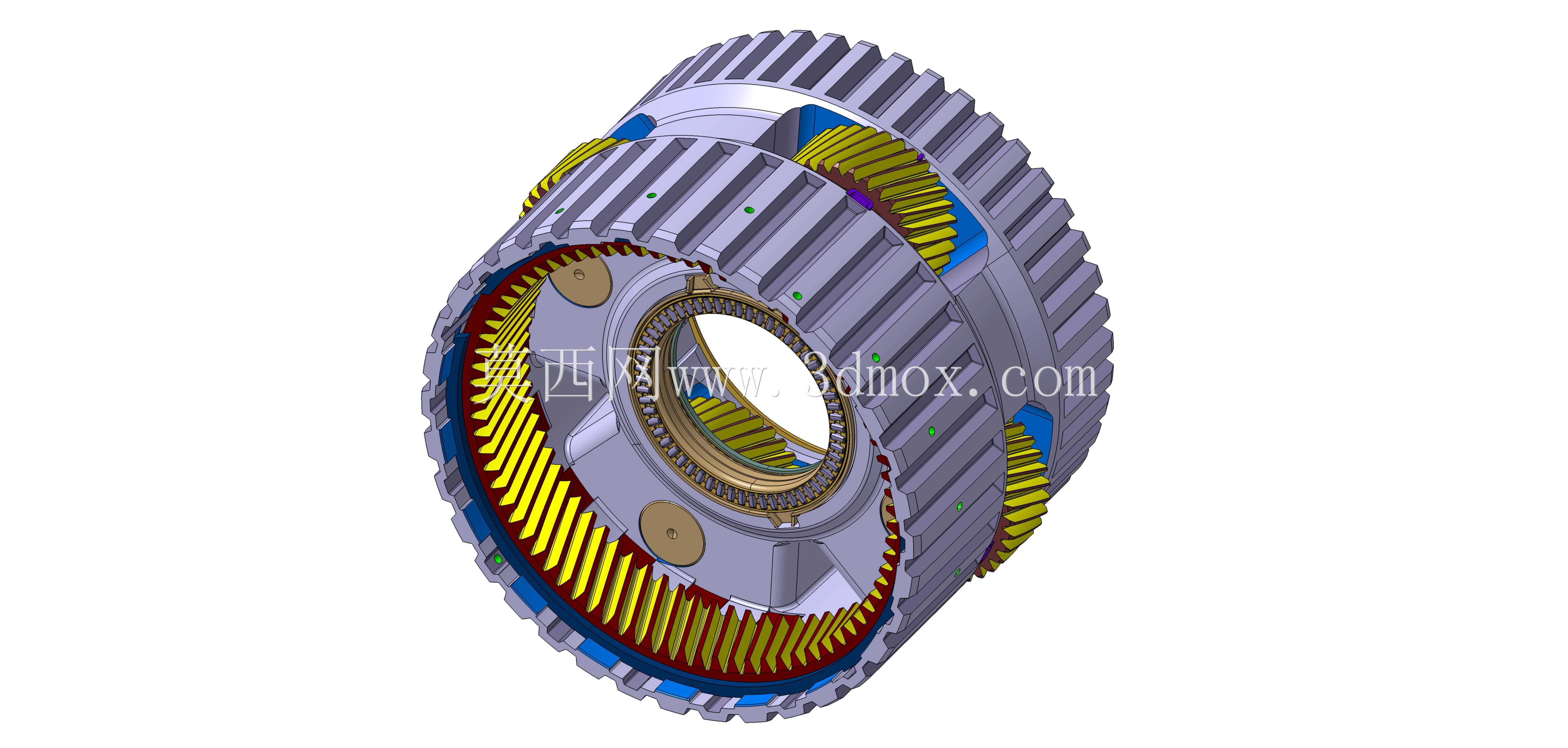

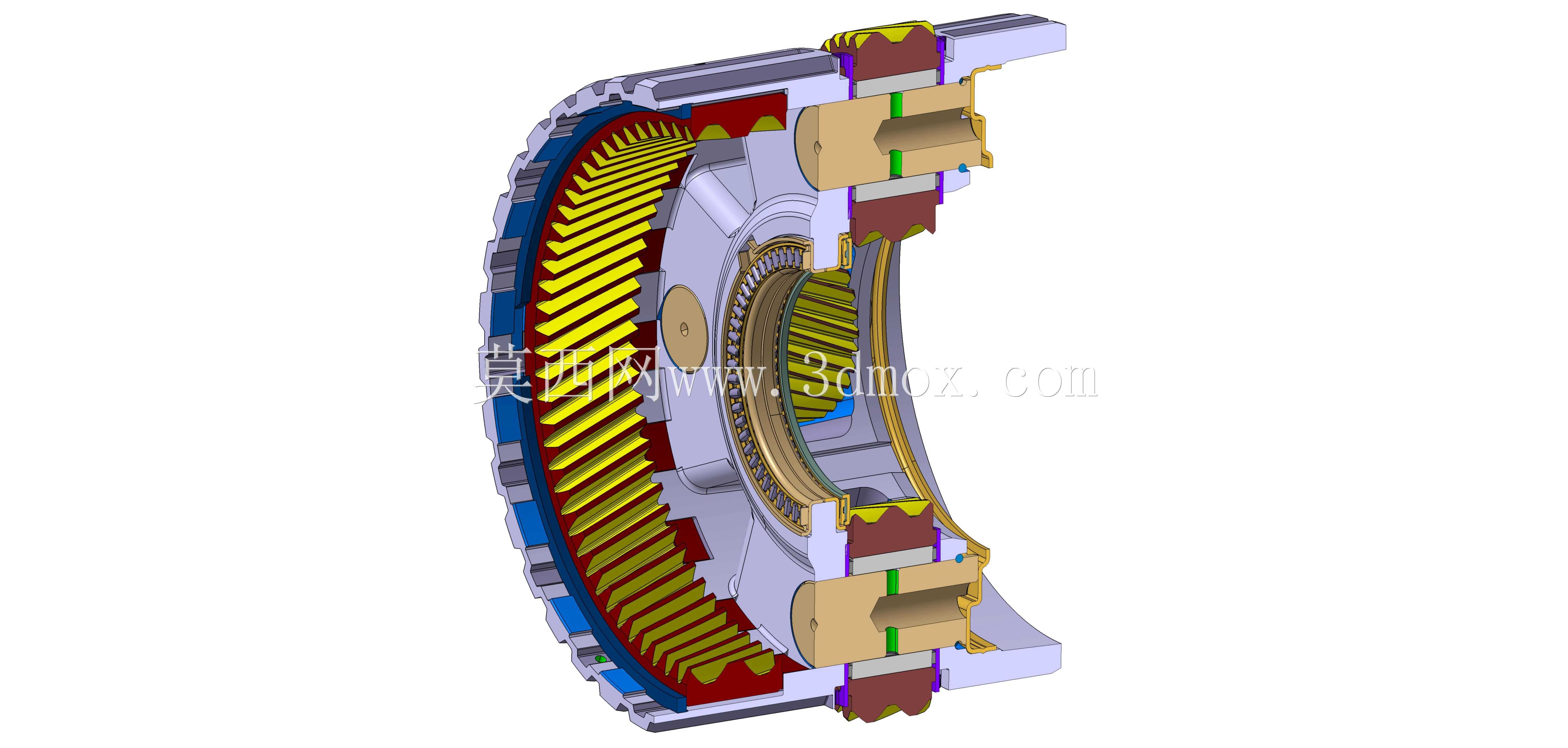

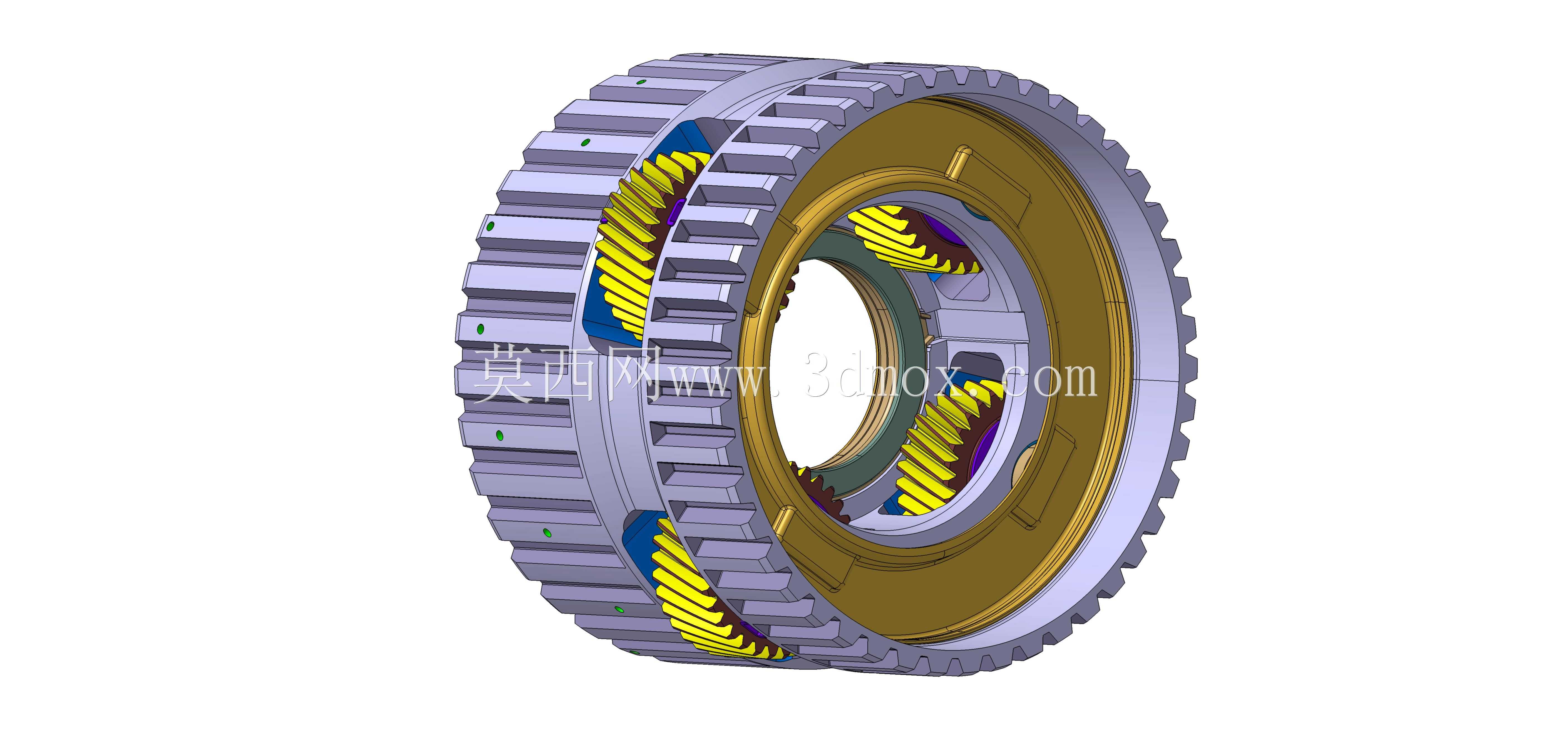

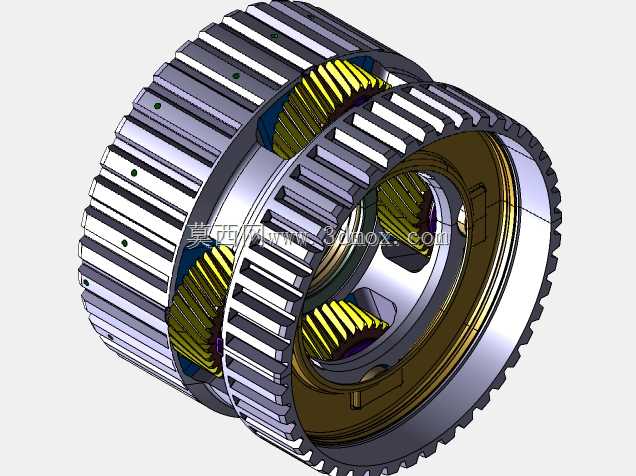

梅赛德斯7G Tronic二级行星齿轮组结构

该行星齿轮组是乘用车辆自动变速传动系统的核心承载部件，主要应用于大扭矩后驱及四驱豪华乘用车的纵置自动变速箱内部，承担着多档位动力分流、扭矩传递与转速切换的核心功能，是自动变速箱实现平顺换挡、宽速比覆盖的关键结构单元。在实际装车场景中，该二级行星齿轮组布置于变速箱液力变矩器与输出轴之间的核心腔体内，与多组湿式离合器、制动器配合动作，通过不同元件的锁止与释放组合，实现7个前进挡与1个倒挡的动力传递路径切换，能够在全转速区间内匹配发动机输出特性，兼顾低速大扭矩爬坡能力与高速巡航的低转速经济性表现。从功能特性来看，该二级行星排采用双联行星轮复合结构设计，相比单级行星齿轮组可在更小的轴向空间内实现更大的传动比覆盖范围，齿轮啮合过程中多齿同时接触承载，传动冲击更小、运转噪音更低，能够承受大排量发动机输出的峰值扭矩冲击，长期高负荷运转下的结构可靠性更强。设计过程中完全参照实物硬件的测绘尺寸逆向构建，每一组行星轮的齿形参数、齿圈的内齿模数、太阳轮的啮合间隙都经过实际测量校核，行星架上的行星轮销轴安装孔位精度严格匹配实物装配公差，保证各齿轮副啮合侧隙处于合理区间，避免运转过程中出现打齿、异响等失效问题。从安装边界来看，该齿轮组的外齿圈外径与变速箱壳体的内部安装腔体尺寸完全适配，前端与离合器鼓的连接花键、后端与输出轴的配合止口都严格遵循原车装配尺寸要求，轴向定位台阶的位置与厚度匹配变速箱内部的卡环安装槽，整体装配后无需额外调整即可实现与周边离合器、轴系部件的精准配合，可直接用于变速箱维修的结构参考、传动原理教学演示以及自动变速箱的正向开发结构对标，帮助技术人员直观理解多档位行星变速箱的动力传递逻辑，也可为同类传动结构的轻量化设计、齿形优化提供可靠的实物结构参考。
