翅片管式冷凝器散热结构三维设计

该翅片管式换热结构是制冷与热管理系统中的核心换热部件，广泛应用于小型制冷机组、家用空调外机、商用冷柜、工业冷却循环系统以及小型电子设备液冷散热终端等场景，承担着将系统内高温高压气态工质携带的热量传递到外界空气、实现工质冷凝液化的关键作用，是整套热交换回路中决定换热效率与系统运行稳定性的核心组件。

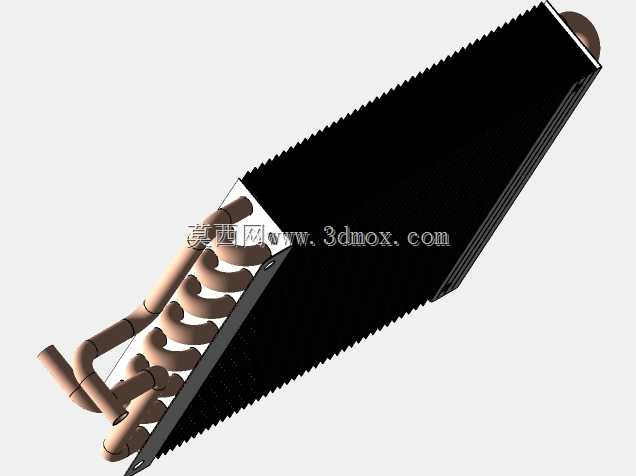

从功能特性来看，该结构采用铜管搭配铝制翅片的经典组合设计，内部流通的制冷工质通过弯折排布的紫铜管路输送，紫铜材质具备优异的导热性能与加工延展性，能够保证管路弯折成型后无开裂、无流通阻力异常增大的问题，同时耐工质腐蚀性能适配常规氟利昂类、碳氢类制冷介质的长期使用需求。外部密集排布的铝制平直翅片通过胀管工艺与铜管紧密贴合，大幅拓展了空气侧的换热接触面积，能够在空气流经翅片间隙时快速带走铜管壁面传导的热量，相比光管换热结构，同等体积下换热效率可提升数倍，同时平直翅片的结构风阻更低，适配常规轴流风机的送风参数，无需配置高风压风机即可满足换热风量需求。

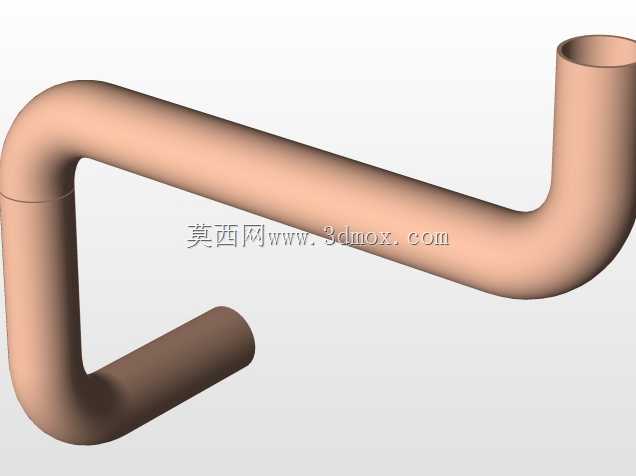

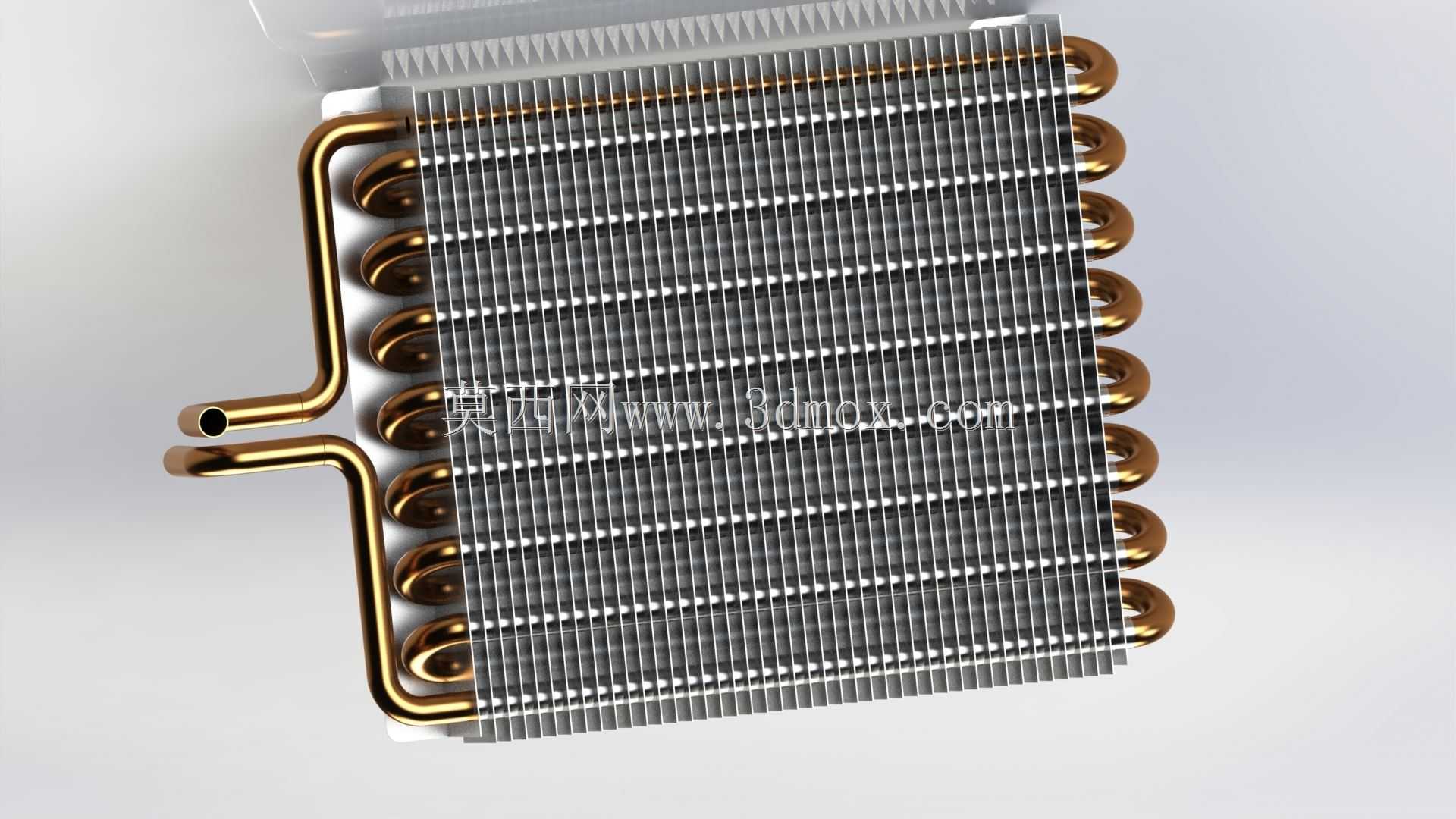

在设计思路上，该结构采用多回程弯折的管路排布，让高温气态工质从进气端进入后，沿着弯折管路多次横向穿过翅片组，逐步完成降温、冷凝、过冷的完整相变过程，管路进出口采用同侧平行引出的设计，方便与系统管路快速对接焊接，减少外接管路的弯折需求。翅片采用等间距排布设计，既保证了足够的换热面积，也预留了合理的空气流通间隙，避免长期使用过程中积尘堵塞导致换热效率衰减，同时翅片边缘做了折边强化处理，提升整体结构的抗形变能力，在运输、安装过程中不易出现翅片倒伏变形的问题。

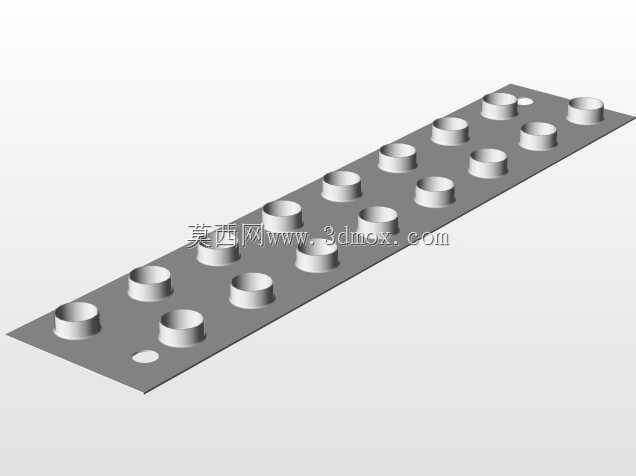

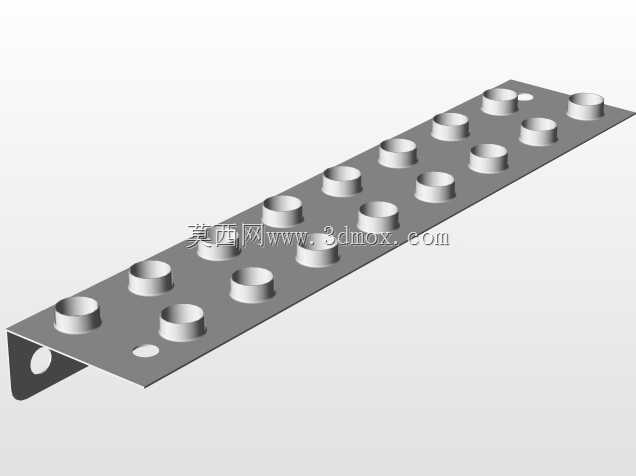

从安装边界来看，该结构整体为规整的长方体形态，核心换热区域尺寸紧凑，引出管路的长度与弯折角度预留了足够的安装操作空间，可直接适配常规小型制冷系统的安装仓尺寸，安装时仅需固定翅片组侧边的安装支架，对接进出口管路即可完成装配，无需额外定制转接结构，能够适配不同功率等级的小型制冷、散热系统的改装与全新设计需求，在保证换热性能的前提下兼顾了安装便捷性与长期使用的可靠性。
