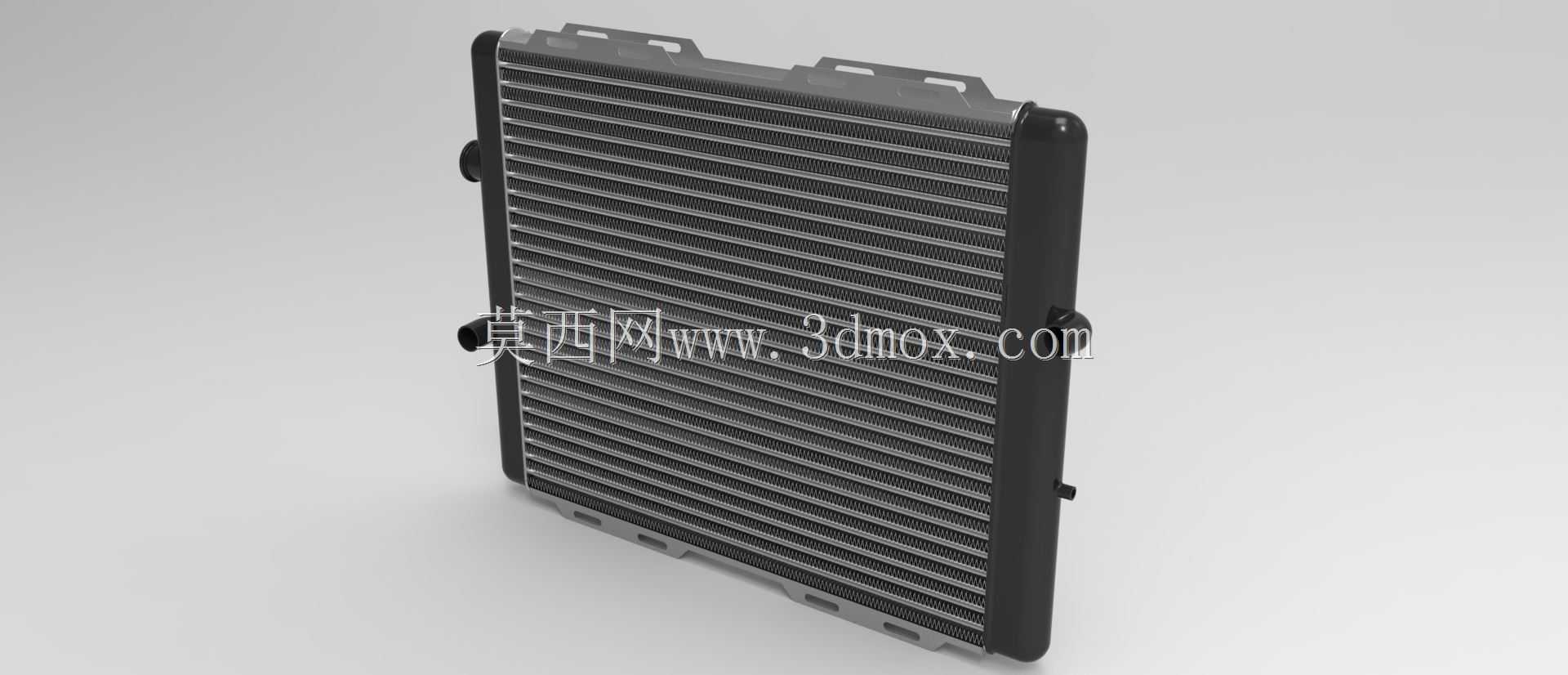

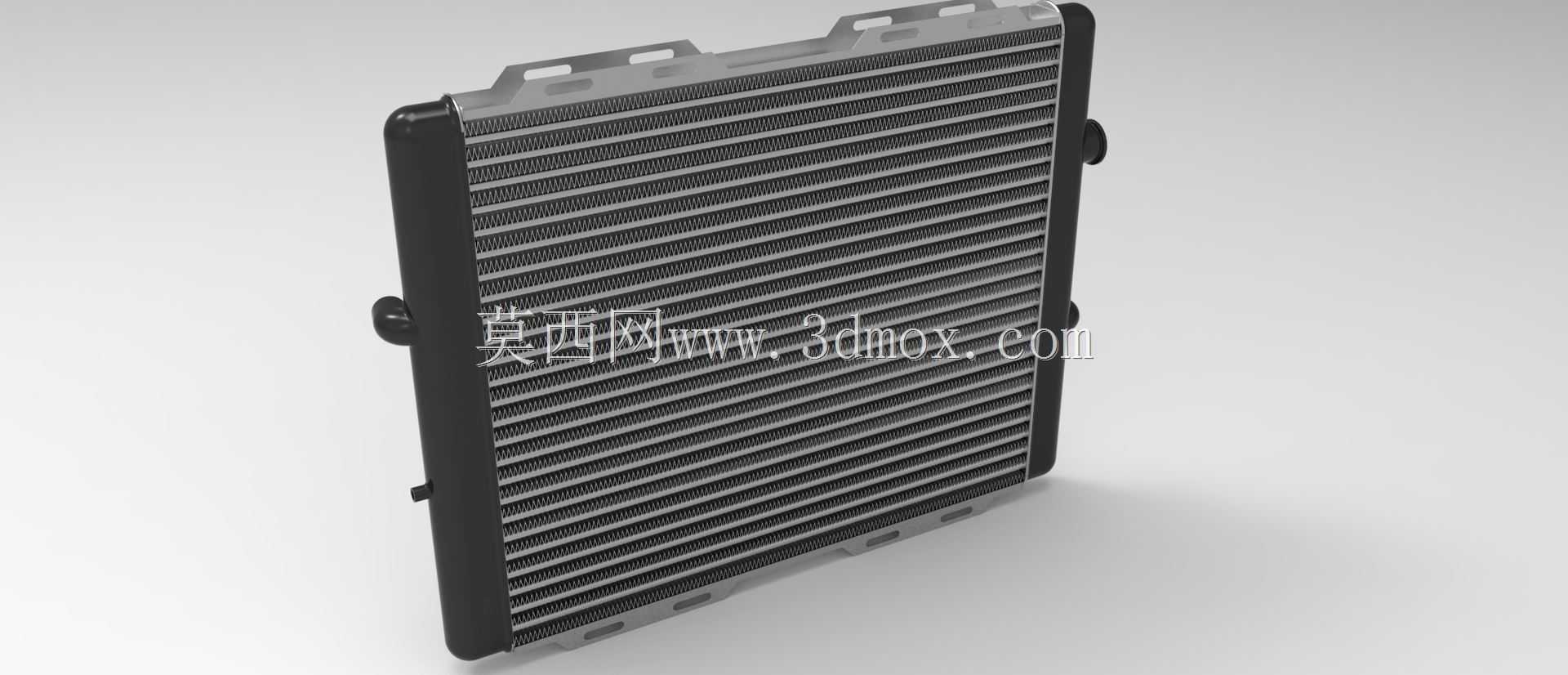

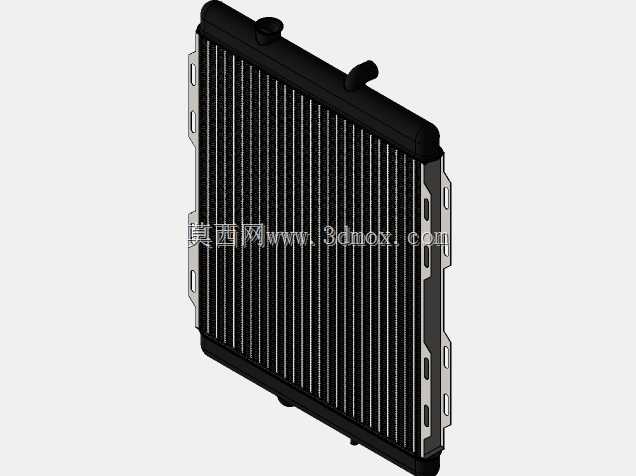

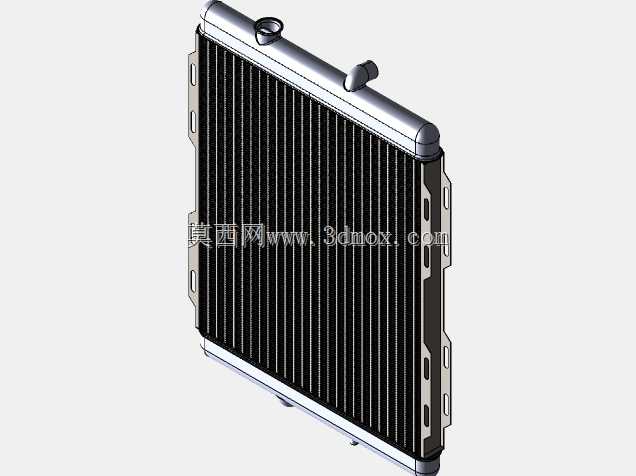

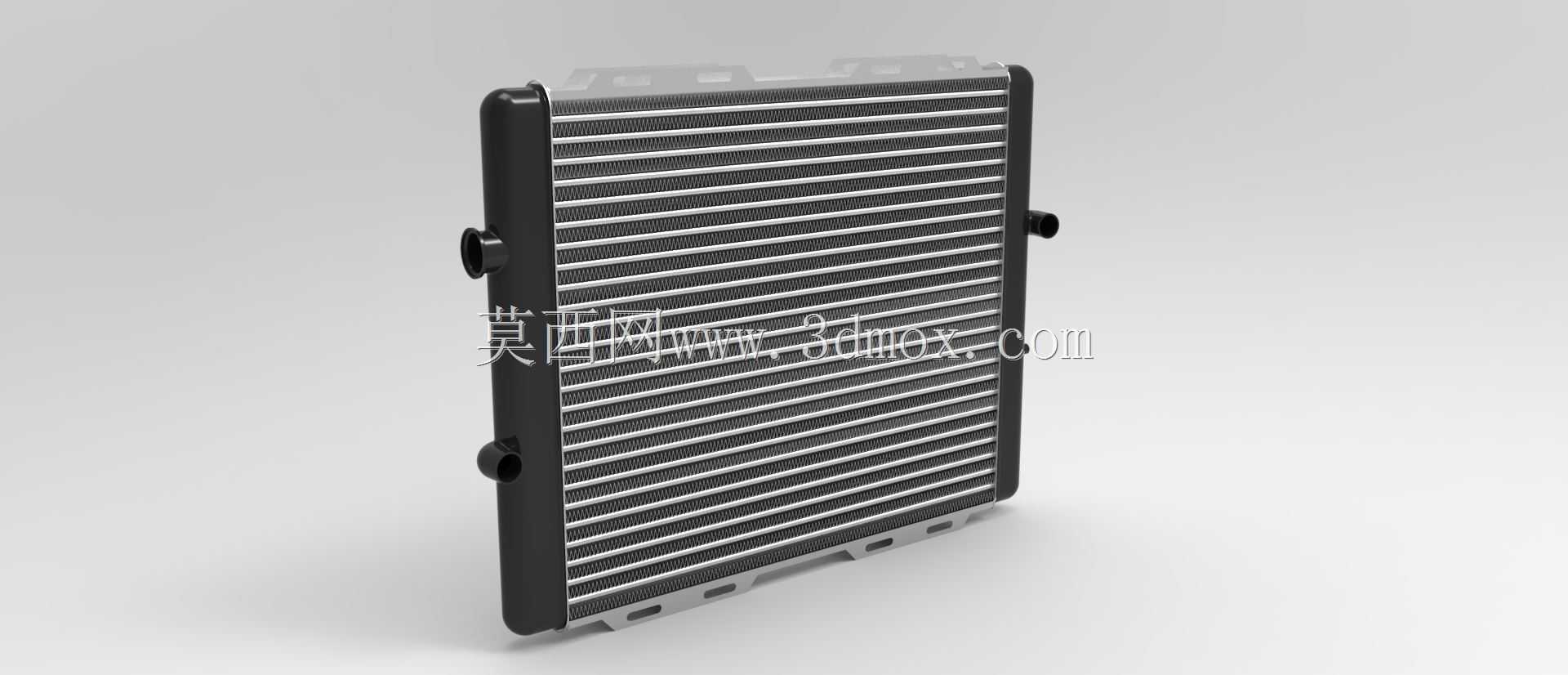

车用横流式散热换热装置结构设计

这款横流散热装置主要应用于车用动力系统、小型工业液压站、移动式制冷机组等需要紧凑空间换热的场景，作为热管理回路的核心换热部件，它的核心作用是将回路中携带废热的介质热量快速传导至流经散热鳍片的空气侧，保证动力单元、液压系统或者制冷回路始终处于合理的工作温度区间，避免因温度过高导致的介质性能衰减、部件密封老化、输出功率下降等问题。

从功能特性来看，这款横流散热器采用侧置管路接口的布局，介质从侧边接口进入芯体内部的流道后，沿水平方向横穿整个散热芯体，与垂直方向流经鳍片的冷却空气形成交叉流换热路径，相比传统下进上出的竖流结构，它的管路布置更加灵活，在横向空间充足、竖向安装空间受限的设备舱内适配性更强。芯体部分采用密集平行鳍片与内置流道的散热管结合的结构，鳍片通过紧密贴合的接触方式最大化导热接触面积，在有限的体积内尽可能提升换热效率，侧边的黑色边框既承担了芯体的结构防护作用，避免鳍片受外力碰撞变形影响通风效率，也预留了安装固定的点位，能够直接通过侧边支架或者边框孔位完成设备上的固定安装。

在设计思路上，这款结构优先考虑了紧凑安装场景下的实用性，整体采用方正薄型的外形设计，主体轮廓为规整矩形，厚度控制在较小的尺寸范围内，安装边界清晰，侧边的三个管路接口分别对应介质进出与排气/排污功能，接口位置突出于芯体侧边，方便现场管路连接操作，不需要额外预留过多的管路弯折空间。底部预留的多个固定槽位可以适配不同规格的安装支架，既可以采用卧式水平安装，也可以根据舱体布局调整为立式安装，安装时只需要保证散热鳍片的通风方向与冷却气流方向一致即可，不需要复杂的对位调整。

实际应用中，这款散热器可以匹配水冷、油冷等多种介质回路，在乘用车增压系统的中冷回路、小型工程机械的液压油冷却回路、户外移动式发电机组的冷却系统中都能适配，薄型的结构不会占用过多的舱内空间，交叉流的换热方式在车辆行驶或者配套冷却风扇工作时，能够快速带走热量，即使在持续高负荷运行的工况下，也能维持稳定的换热效率，避免热堆积问题。边框的密封结构能够阻挡日常使用中的灰尘、飞溅泥水直接接触芯体内部流道，降低流道堵塞、腐蚀的概率，延长部件的整体使用寿命。
