汽车通风打孔盘式制动卡钳总成设计

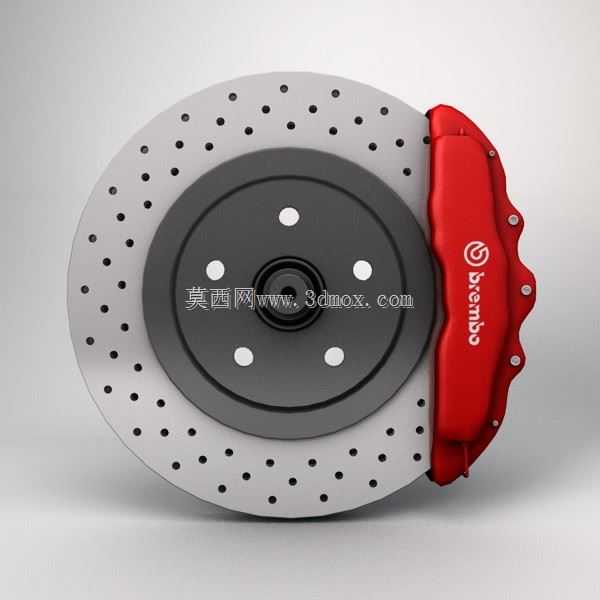

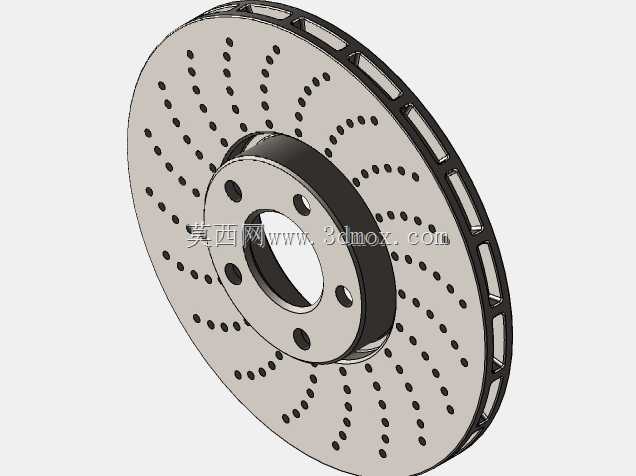

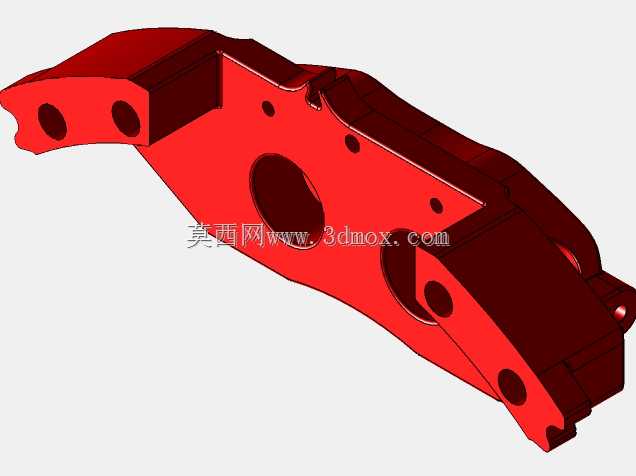

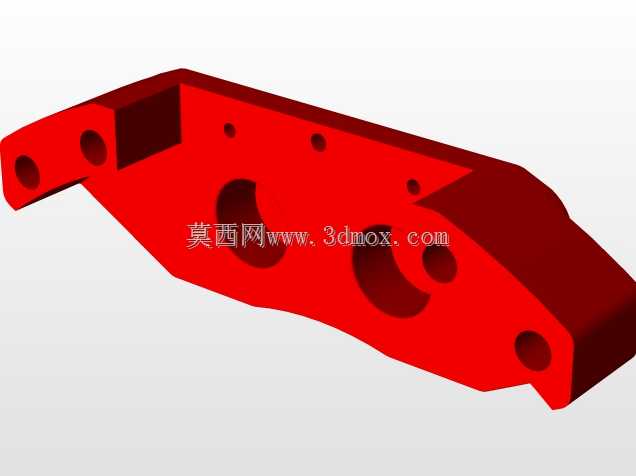

该模型还原的是乘用车辆搭载的高性能通风盘式制动总成，核心应用于家用轿车、性能跑车及轻型乘用车的行车制动、驻车辅助制动场景，是车辆底盘行驶系统中直接决定制动安全的核心执行部件，可在车辆减速、紧急制动、坡道驻车等工况下，通过摩擦作用将车辆动能转化为热能散出，实现车辆速度控制与停驻，直接关系到整车行驶的主动安全性能。整套总成由打孔通风制动盘、对置活塞制动卡钳、摩擦片安装位、轮毂连接法兰几部分构成，制动盘采用双层通风腔体结构，盘面均匀排布倾斜散热通孔，在车辆行驶过程中可利用轮辋转动形成的导流效应，将制动过程中摩擦产生的高温快速随气流导出，避免长时间制动出现热衰减导致制动力下降；盘面的打孔设计除了提升散热效率外，还可在雨天行驶时快速破除制动盘与摩擦片之间的水膜，避免湿滑路面制动效能骤降，同时能够均匀刮除摩擦片表面磨下的碎屑，维持摩擦面的平整接触，减少制动抖动与异响。红色涂装的制动卡钳采用浮动式对置活塞结构设计，卡钳本体设置有加强筋结构提升整体刚性，避免大制动力下卡钳形变导致的摩擦片偏磨，卡钳内侧预留有活塞安装腔、制动液流道与排气螺钉安装位，可在制动液压建立时推动两侧摩擦片同步压向制动盘盘面，保证两侧摩擦受力均匀，减少制动踏板的虚位行程。设计过程中严格遵循整车底盘的安装边界要求，制动盘中心的定位孔与轮毂轴承的安装轴径精准匹配，盘面均布的五个螺栓过孔对应轮毂的固定螺栓位置，可直接适配常规五孔轮毂的安装规格；卡钳的安装支脚位置与转向节的安装点位完全对齐，预留了足够的轮辋避空间隙，可适配17寸及以上规格的常规乘用车轮辋，不会出现装车后卡钳与轮辋内侧剐蹭的问题。摩擦片的安装槽预留了磨损报警片的安装位置，可在摩擦片磨损到极限位置时提醒驾驶员更换，整体结构的尺寸公差匹配整车底盘的设计规范，既保证了足够的制动接触面积提升制动力矩，又控制了整体重量降低簧下质量，兼顾制动性能与燃油经济性、操控灵活性。
