小型越野车辆双轮独立悬挂结构设计

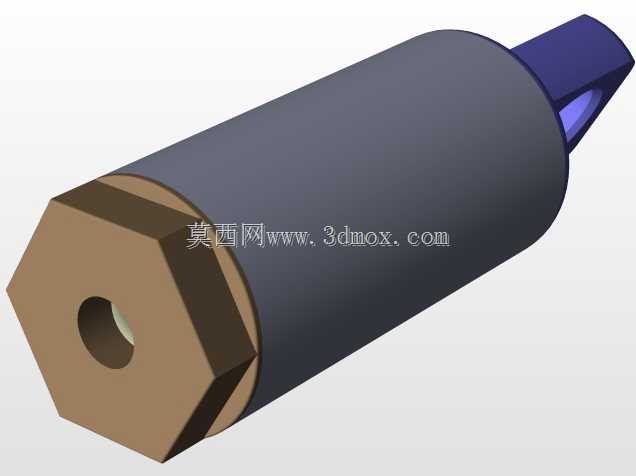

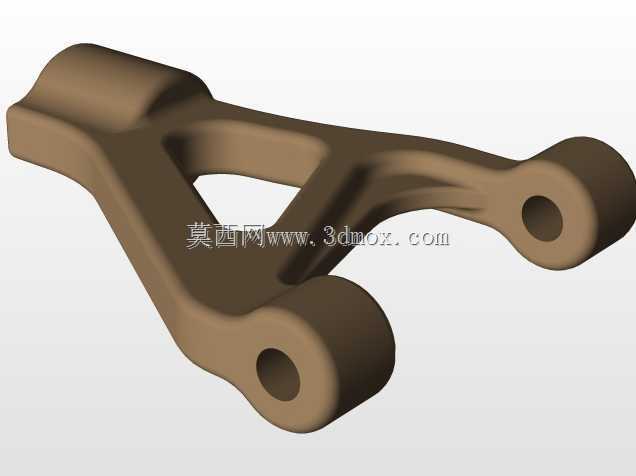

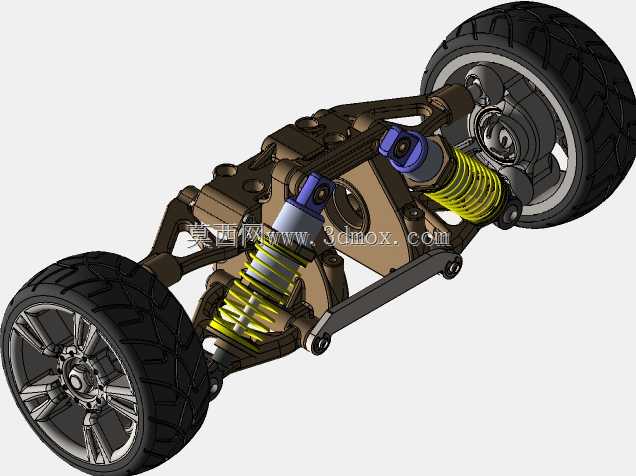

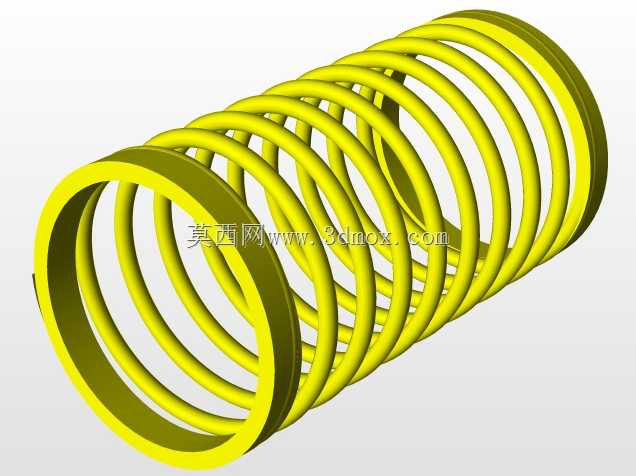

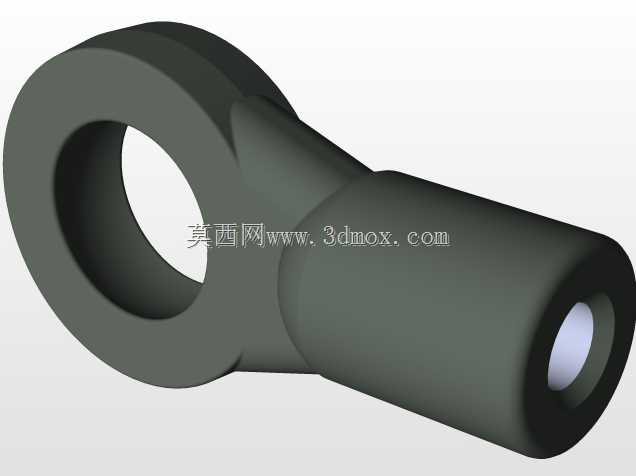

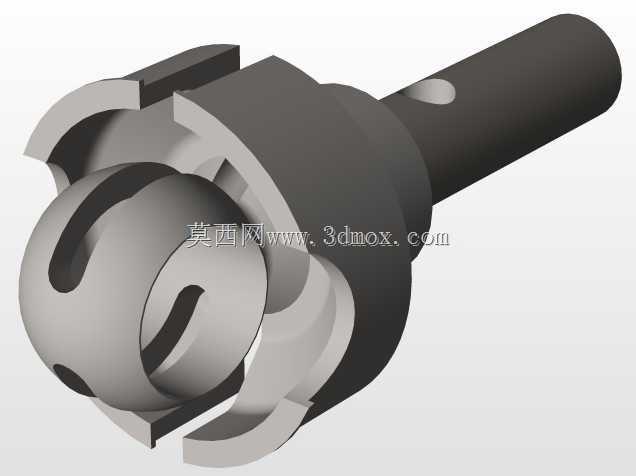

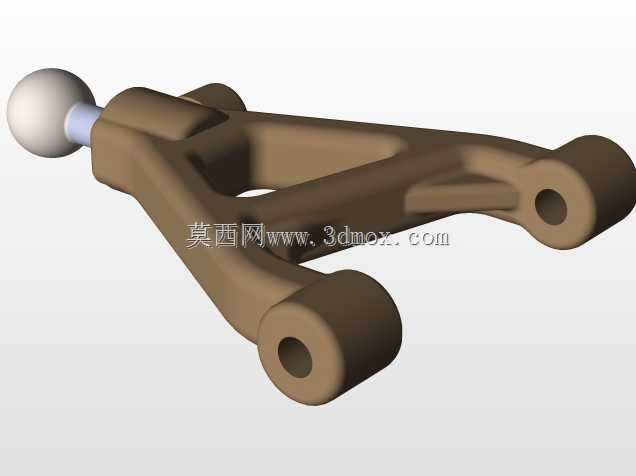

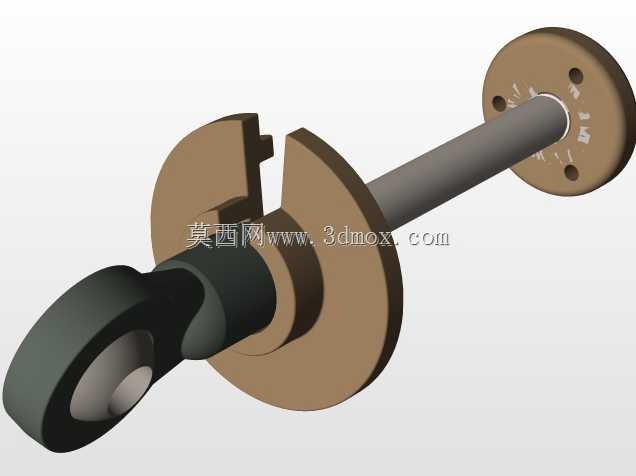

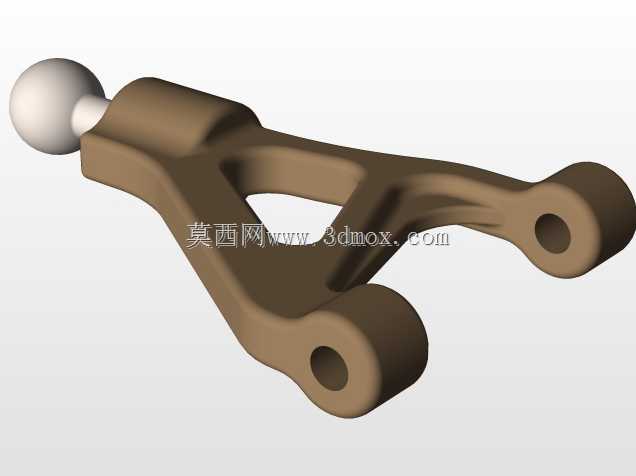

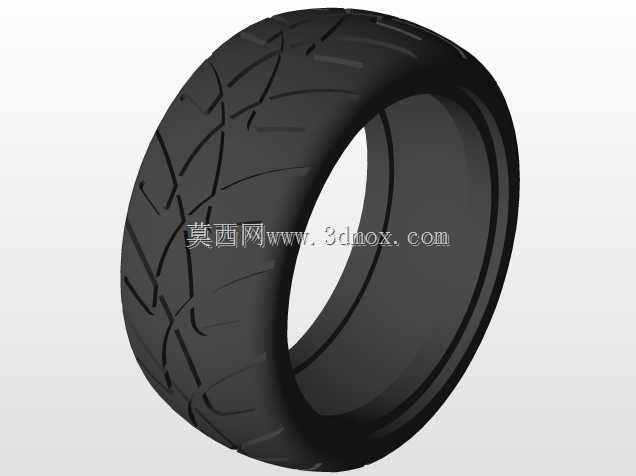

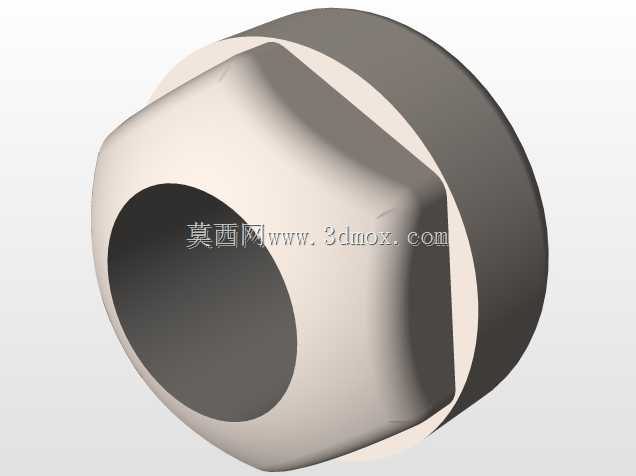

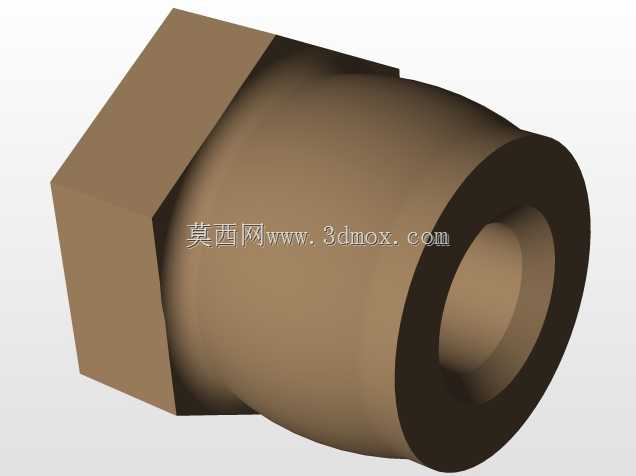

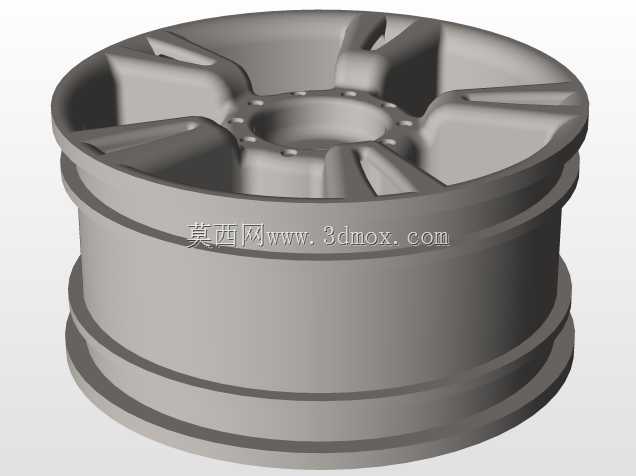

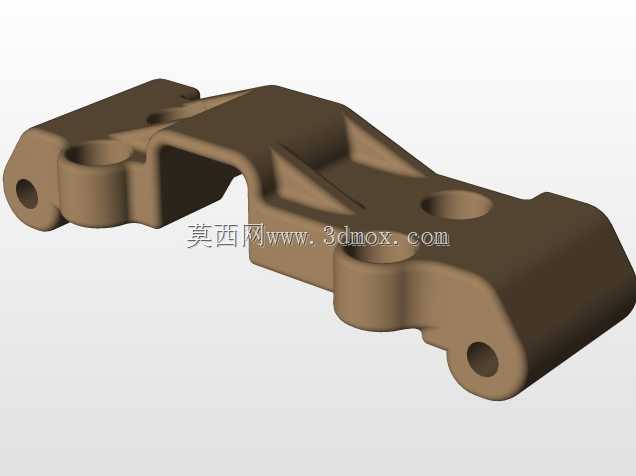

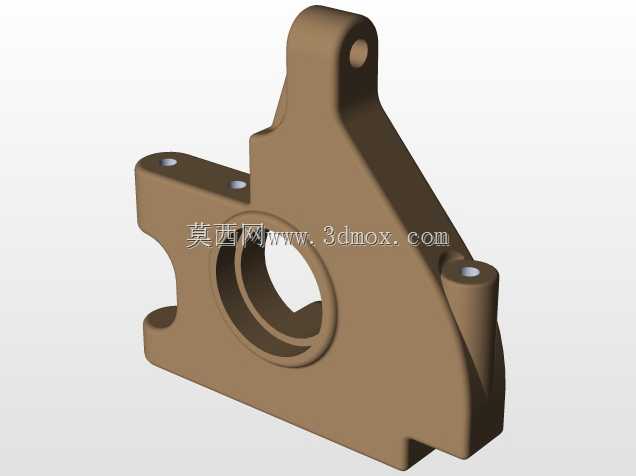

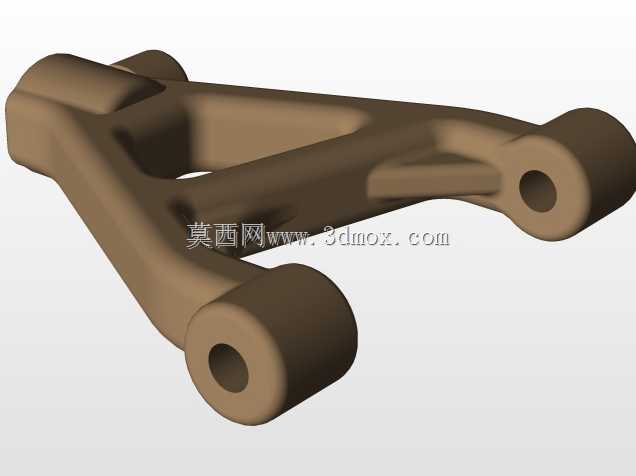

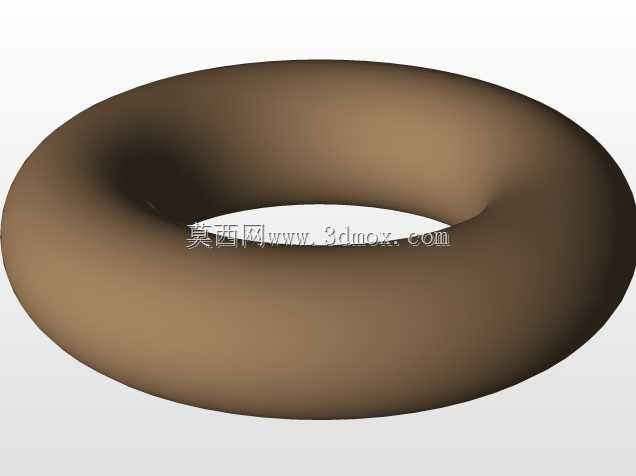

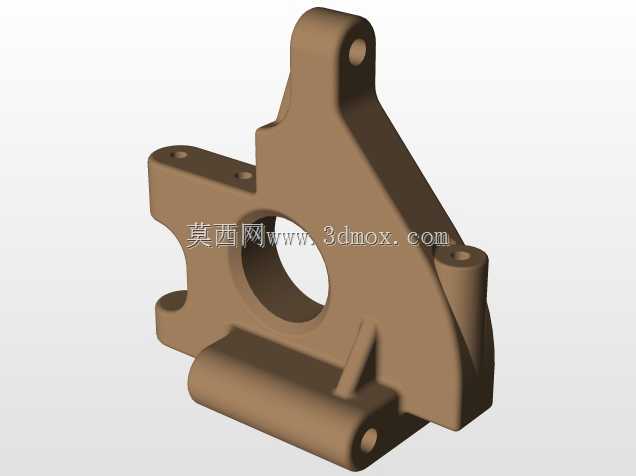

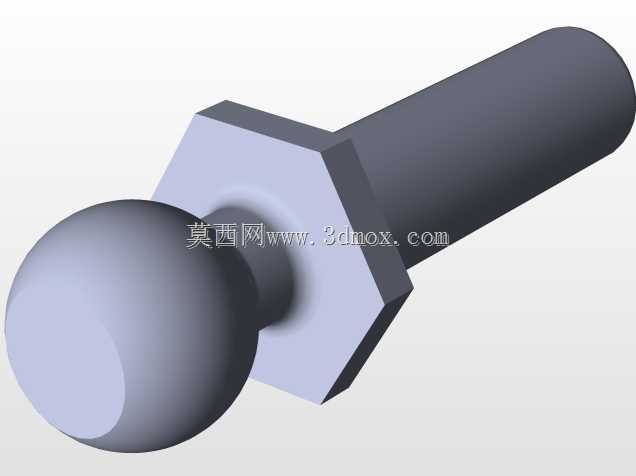

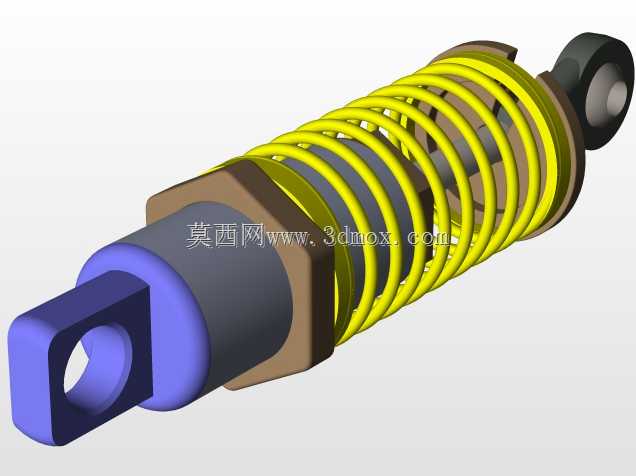

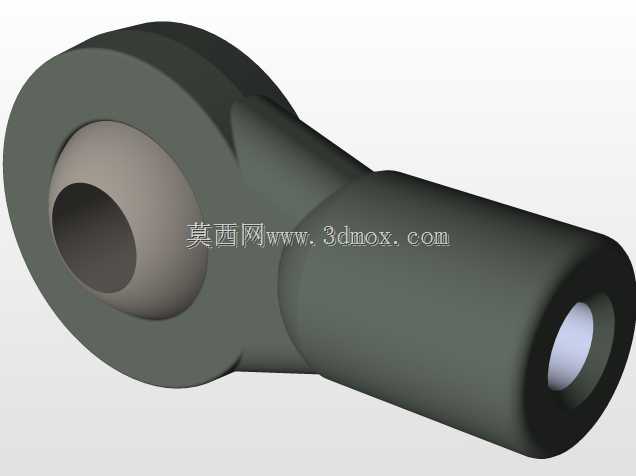

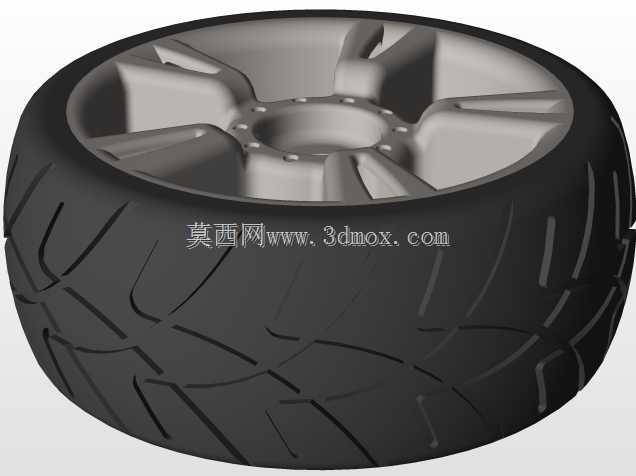

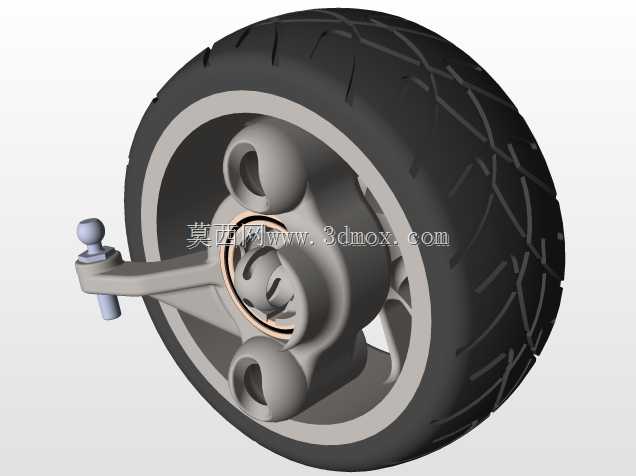

该悬挂结构主要面向小型遥控越野模型车、小型低速非道路代步车辆的底盘行走系统设计，核心作用是连接车轮与车架主体，在车辆行驶于颠簸、起伏、非铺装路面时，过滤路面传递的冲击载荷，避免刚性冲击直接传递至车架与驾乘/承载区域，同时保证车轮始终与地面保持足够的贴合度，维持行驶过程中的抓地力与操控稳定性，避免车轮悬空导致的动力流失或转向失控。整套结构采用双轮对称布局，两侧悬挂单元独立运作，单侧悬挂通过上下两组不等长横摆臂与车架基座连接，摆臂铰接点均配置转动副结构，可在车轮受路面冲击上下跳动时，约束车轮的运动轨迹，将轮距与倾角的变化量控制在合理区间，减少轮胎的异常磨损。核心减震单元采用螺旋弹簧搭配阻尼套筒的组合结构，弹簧承担主要的冲击缓冲作用，阻尼套筒则用于抑制弹簧吸震后的往复弹跳，避免车辆出现余震晃动，减震器上下两端均通过球铰结构分别与摆臂、车架基座连接，可适配悬挂跳动过程中的角度变化，避免结构卡滞。车轮部分采用宽幅越野胎面搭配多辐式轮毂，胎面的块状花纹可在松软、泥泞路面提供更强的抓附能力，轮毂内部集成轮轴连接结构与制动安装位，可直接适配常规轮边驱动或传动连接结构。设计过程中优先考虑了安装边界的适配性，车架连接端的安装孔位采用标准化间距设置，可直接适配多数同级别小型车辆的底盘安装位，整体结构的横向宽度、上下跳动行程均经过运动仿真校核，在最大压缩行程与最大拉伸行程下，摆臂、减震器与车轮、车架之间均不会发生运动干涉，摆臂采用镂空式结构设计，在保证结构强度满足冲击载荷要求的前提下，尽可能降低了悬挂部分的非簧载质量，提升减震响应速度。整套结构的受力路径经过优化，路面冲击从车轮传递至轮轴后，可通过上下摆臂、减震器分散传递至车架的多个连接点，避免局部应力集中导致的结构失效，同时各铰接点均预留了润滑与维护空间，可在长期使用后便捷进行磨损件的更换与保养，适配小型越野车辆高负荷、复杂路况的使用需求。
