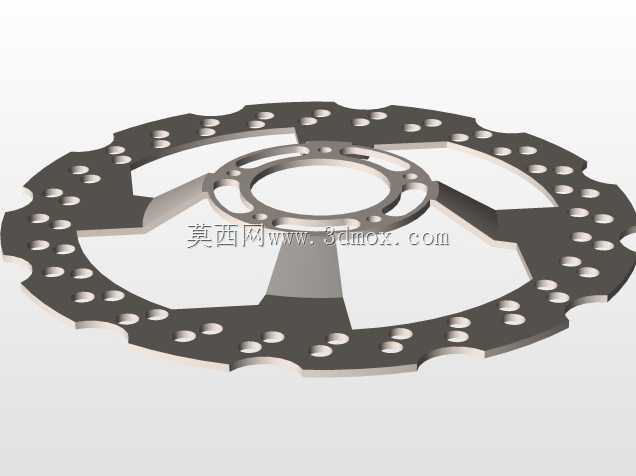

浮动式通风散热机动车制动刹车盘结构

　　日常做底盘制动系统三维建模时，这类浮动式通风刹车盘是乘用车、两轮机动车盘刹系统里的核心执行部件，和卡钳配合完成行车、驻车过程中的减速与锁止动作，直接决定整车制动效能与热衰退抗性。不同于早期实心刹车盘的一体式结构，这个模型采用了摩擦外圈与中心安装座分体浮动连接的设计思路，摩擦工作区外圈沿周向均匀排布了多组圆形散热通孔，相邻散热孔之间做了圆弧缺口的轻量化切边，既可以在连续制动时引导气流穿过盘体带走摩擦产生的高温，避免摩擦面温度过高导致制动力衰减，也能减少非必要的旋转惯量，降低轮毂传动系统的负载。中心安装座通过多组连接筋与外圈摩擦区相连，连接筋之间预留了足够的通风流道，中心定位孔与周边的安装螺栓孔严格匹配主流轮毂单元的安装边界，

　　安装时可以直接对准轮毂轴头的定位止口，配合对应规格的螺栓完成紧固，不需要额外做转接适配。实际装车应用场景里，这类结构的刹车盘多用于中小排量乘用车辆、高性能两轮摩托的前轮制动系统，摩擦面的平面度、跳动公差都有严格的设计要求，建模时需要重点关注摩擦面的厚度均匀性，以及浮动连接位置的间隙预留，避免制动过程中出现盘体偏磨、制动抖动的问题。从结构设计角度看，外圈摩擦区的散热孔排布不是随意设置的，孔间距、孔边距都经过受力校核，保证在最大制动力矩下盘体不会出现应力集中开裂的问题，周向的圆弧切边除了轻量化作用，还可以在制动时刮除卡钳摩擦片表面的磨屑，维持摩擦系数的稳定。中心安装座的安装孔位做了沉台设计，螺栓紧固后头部不会突出安装面，

　　避免与轮毂防尘罩、轮辋内侧发生运动干涉，整体安装边界尺寸适配常规12-16寸轮辋的内部空间，不需要对轮辋、转向节做额外改装就能完成装配。建模过程中需要注意摩擦面的表面粗糙度要求，以及连接筋的圆角过渡处理，减少应力集中点，同时要保证盘体的动平衡精度，避免高速旋转时出现抖动，影响行驶稳定性。
