卧式液压起重千斤顶结构设计

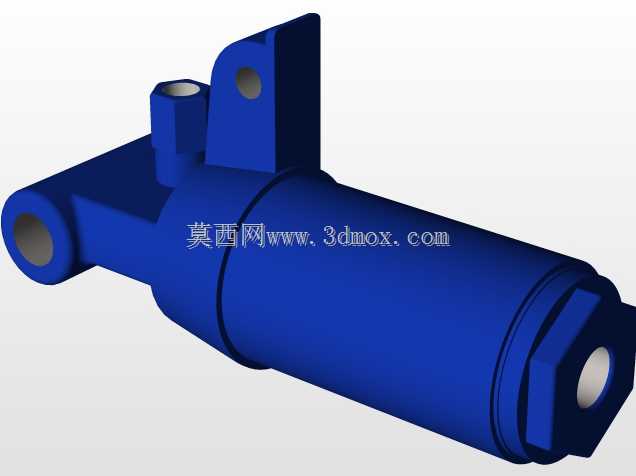

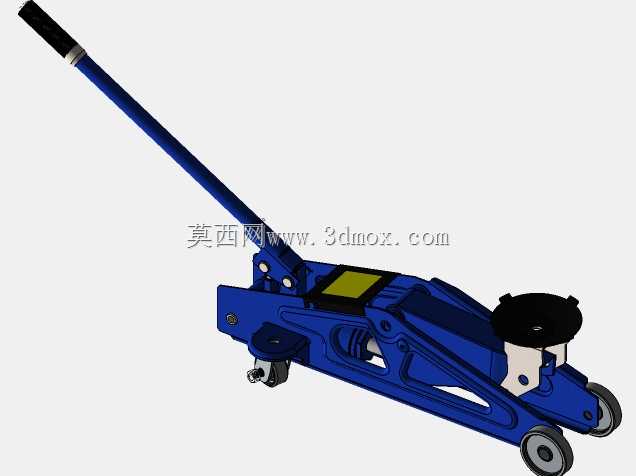

　　这款卧式液压千斤顶的三维结构，完全贴合汽修维保、小型设备装卸场景的实际使用需求，日常乘用车换胎、底盘维保作业时，操作人员无需俯身钻入车底操作长摇杆，站在车辆侧方即可完成举升动作，相比立式千斤顶的操作空间要求更低，适配地面平整度稍差的户外应急场景。从功能实现逻辑来看，整体依托帕斯卡液压传动原理，内置的小直径柱塞泵通过摇杆往复动作完成泵油，高压油液进入大直径举升油缸后，推动柱塞上行带动顶部的支撑托盘抬升，托盘表面做了防滑齿槽结构，接触车辆底盘支撑点时可避免滑移，托盘下方设置的限位挡块，能在油缸伸出行程达到阈值时硬限位，防止超行程举升引发的设备损坏或安全事故。设计阶段优先考虑了操作的人机工程与移动便利性，

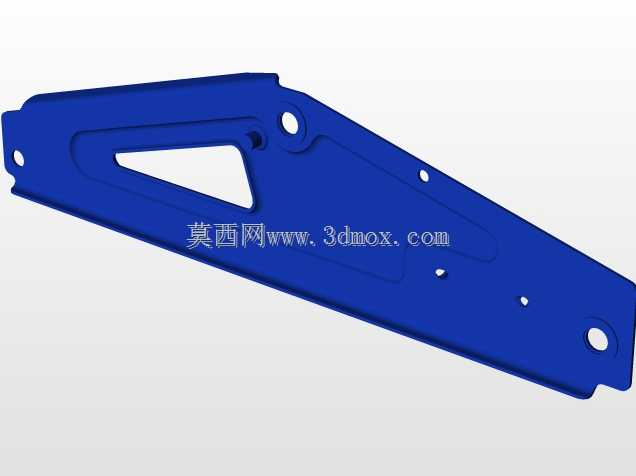

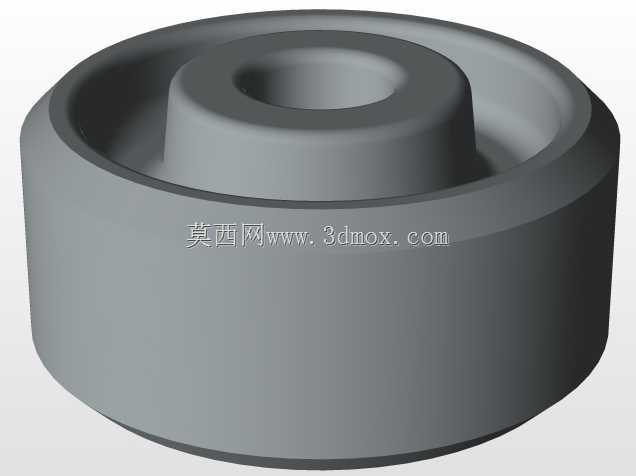

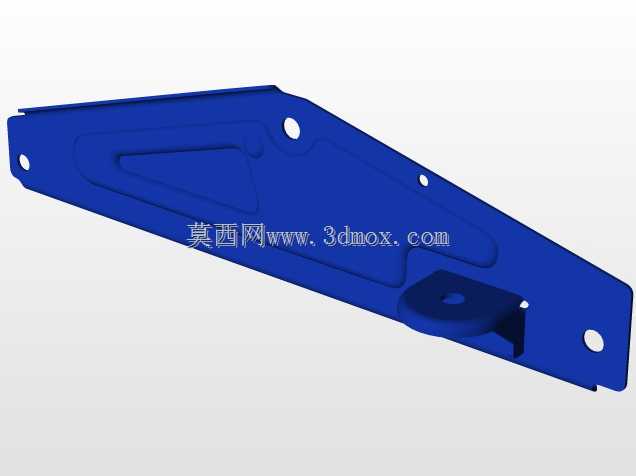

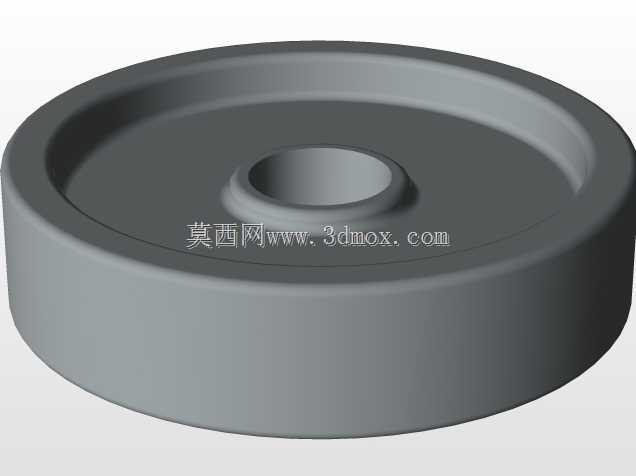

　　底部三个脚轮分别布置在机身前端两侧与摇杆铰接端下方，其中前端两个为定向承重脚轮，尾部为万向转向轮，空载时可直接倾斜机身推动移位，无需整体搬抬，长操作摇杆做了分段铰接设计，非使用状态可向下折叠贴合机身侧面，减少存储占用空间，摇杆握持段包裹防滑绝缘胶套，低温环境下操作也不会出现冻手打滑的问题。机身主体采用冲压焊接的箱型结构，在保证整体刚性的前提下尽可能降低自重，液压油路全部内置在机身冲压形成的腔道内，减少外接管路的漏油风险，泄压阀设置在摇杆基座旁，操作人员可通过摇杆端头的卡扣直接扳动泄压阀，缓慢控制举升臂下降速度，避免快速回落造成的被支撑物件冲击损伤。从安装与使用边界来看，举升臂的最低落位高度适配常规家用轿车的底盘离地间隙，

　　无需额外铺垫增高块即可伸入底盘下方，最大举升行程覆盖绝大多数乘用车、轻型商用车辆的底盘维保举升高度需求，机身宽度控制在合理范围，可伸入车辆侧裙下方的狭窄空间，不会与车身侧护板发生干涉。整体结构没有冗余的装饰性设计，所有外部构件均服务于承重、移动、操作的实际功能，铰接位置的销轴都做了防脱限位设计，长期反复使用也不会出现销轴脱出的问题，液压油箱的注油口设置在机身侧面，日常维护补加液压油时无需拆解机身结构，维保便利性较强。
