铃木隼涡轮增压改装进气歧管结构设计

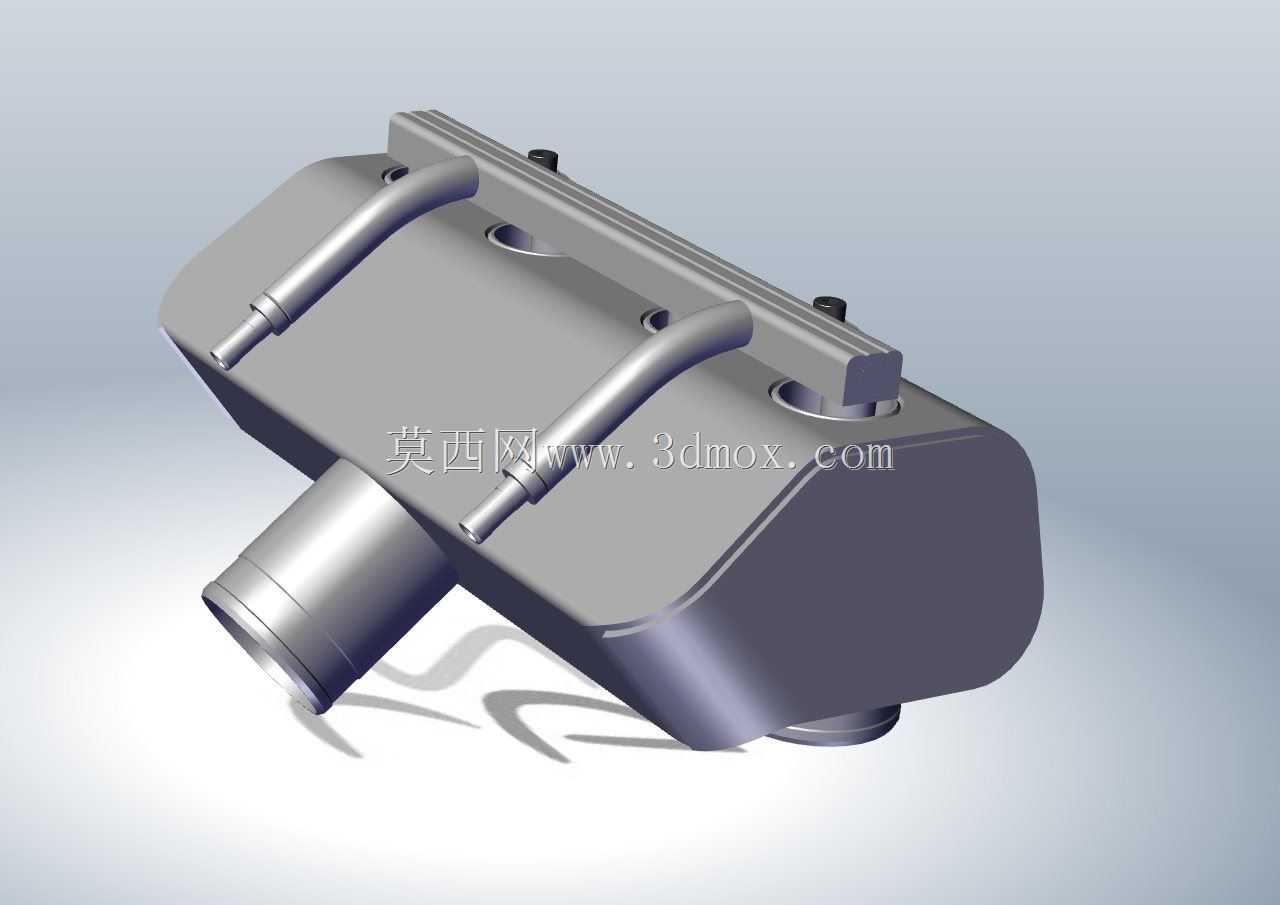

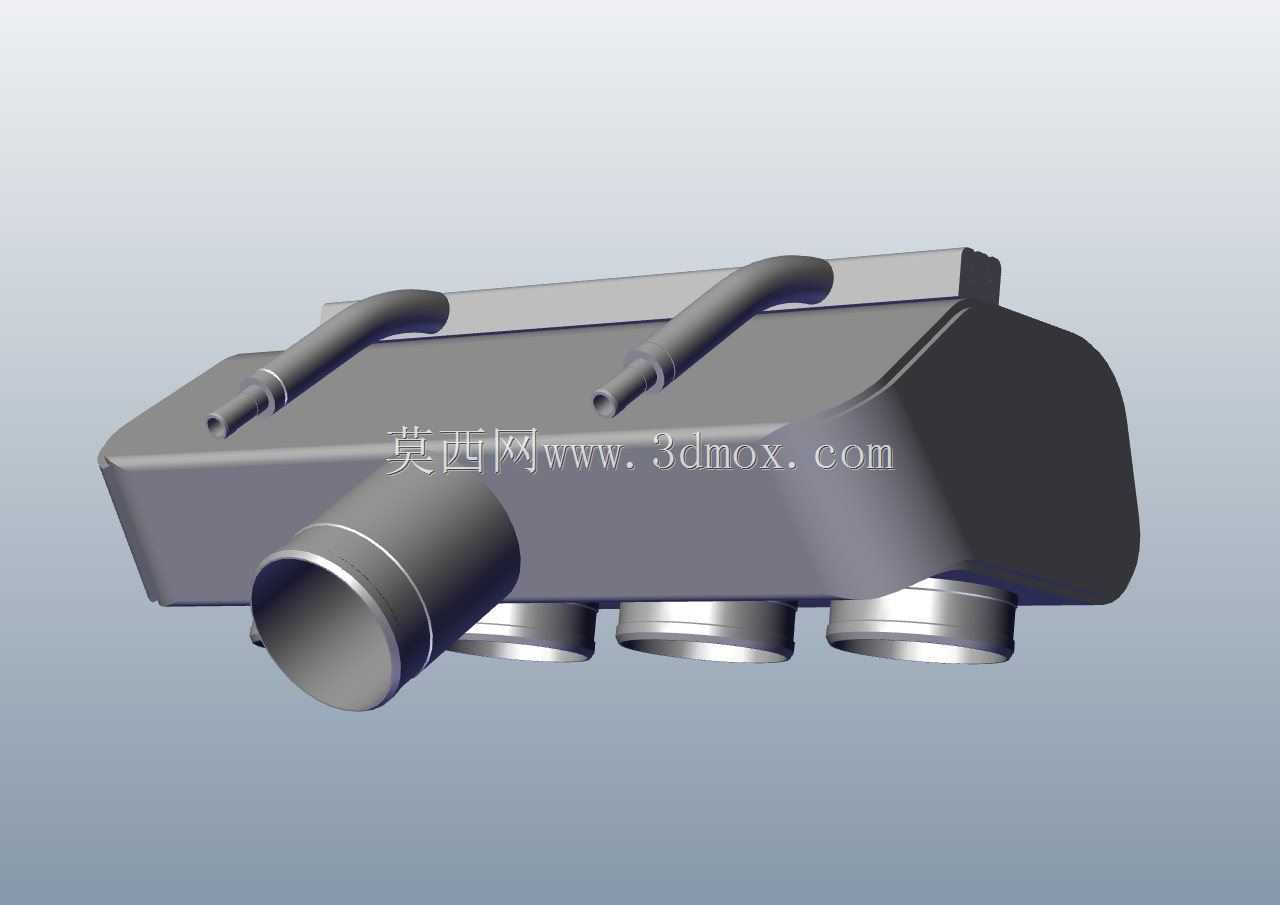

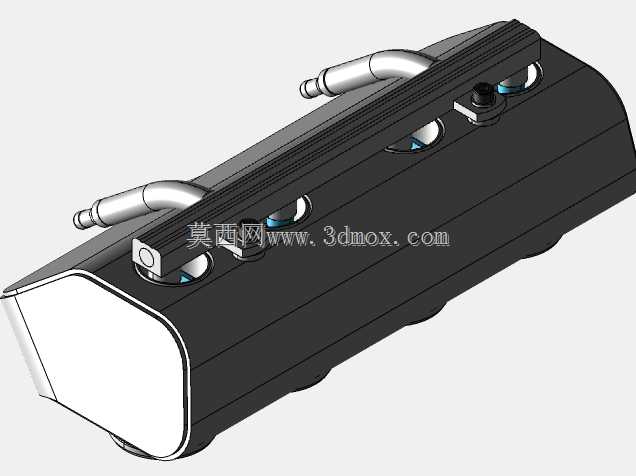

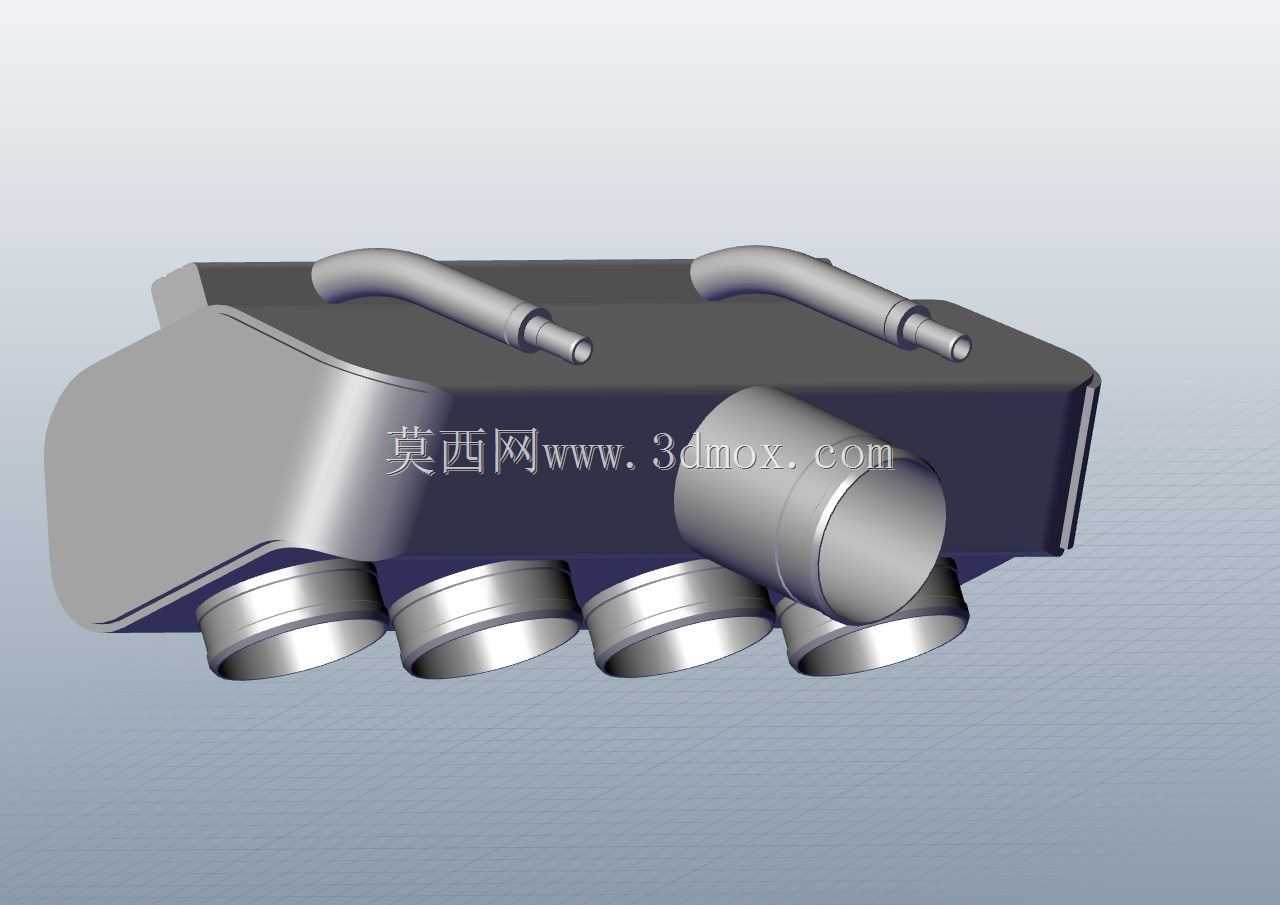

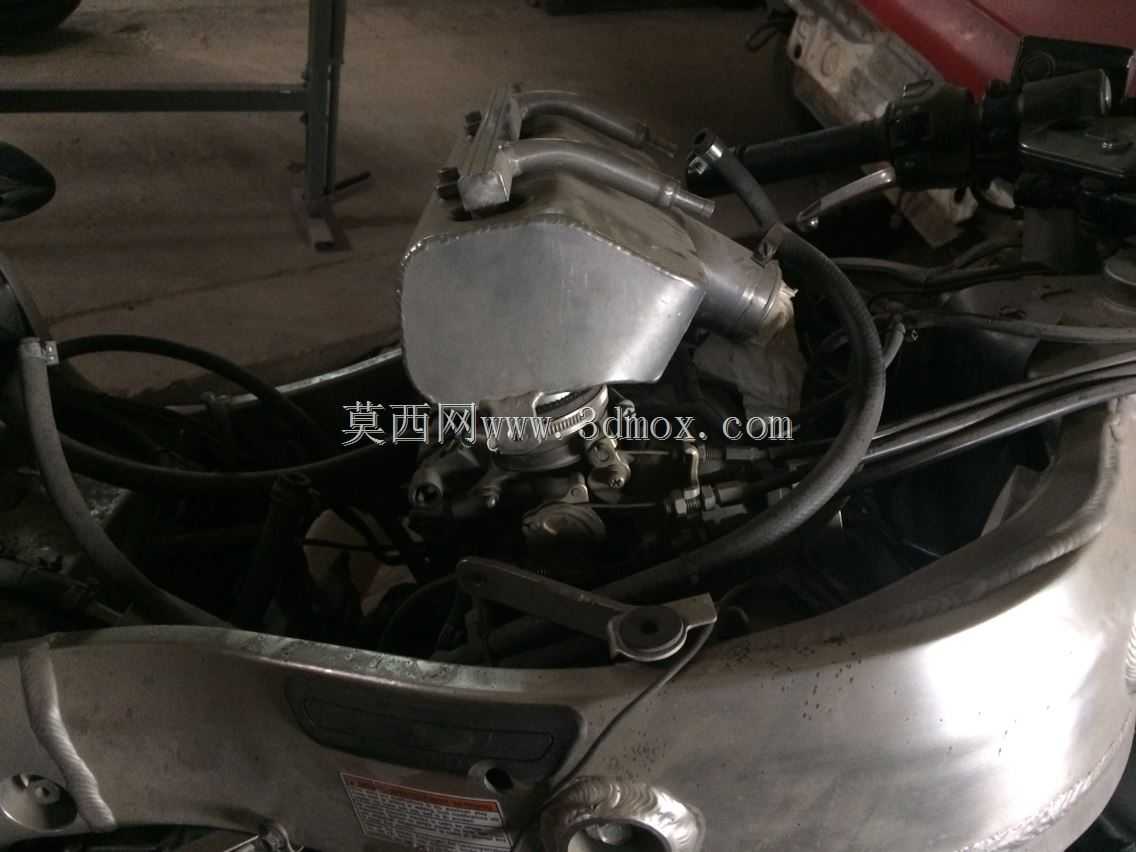

该进气歧管针对大排量摩托车涡轮增压改装场景开发，核心适配铃木隼车型的涡轮升级项目，主要作用是在涡轮增压器与发动机进气道之间建立稳压、导流的气路通道，同时集成额外喷油器的安装位，匹配外挂燃油控制系统的供油逻辑，解决涡轮化改装后原厂进气歧管进气量不足、喷油覆盖范围不够的问题，满足高增压工况下发动机的进气与燃油混合需求。在实际改装应用中，这类歧管多用于直线加速赛、赛道性能升级的摩托车，能够在发动机高转速大负荷输出时，稳定提供充足的进气容积，缓冲涡轮介入瞬间的气流脉冲，避免各缸进气量不均导致的动力输出顿挫，同时集成的燃油分供管结构可以直接加装四支额外喷油器，配合外挂电脑独立控制补充喷油量，匹配增压后大幅提升的进气量，保证空燃比处于合理区间，避免高负荷下混合气过稀损伤发动机。从设计思路来看，该歧管采用一体化腔体结构，整体为铝合金材质适配的压铸成型方案，腔体内部做平滑过渡处理，没有突兀的转角或截面突变，尽可能降低进气阻力，主进气接口采用大口径快装结构，能够直接对接涡轮压气机端的出气管路，保证大流量进气的通畅性；上方预留的四个喷油器安装位采用同轴定位设计，喷油角度直接对准各缸进气道入口，让补充的燃油能够顺着气流方向充分雾化，避免燃油附着在腔壁形成积碳。侧面布置的两组金属管路接头，分别对应曲轴箱通风管路和进气压力传感器的取气接口，无需额外改装转接座即可适配原车的附属管路连接。从安装边界来看，该歧管整体轮廓贴合原车发动机舱的上部空间，横向长度与原厂进气歧管保持一致，安装固定点的位置完全匹配原厂缸盖的螺栓孔位，不需要对发动机缸盖或周边车架进行切割、焊接改动，底部的弧度避让了原车的点火线圈、气门室盖凸起结构，安装后不会与周边的线束、冷却管路产生干涉；主进气口朝向车辆前方偏下位置，能够避开油箱底部的凸起结构，方便布置中冷器的连接管路，整体安装后不会超出原车侧盖的外轮廓，不会影响车辆的外观覆盖件装配。腔体的容积经过针对性计算，既能够提供足够的稳压空间平缓涡轮气流波动，又不会因为容积过大导致节气门响应滞后，兼顾了高转速动力输出和低转速的油门响应特性，在改装方案迭代后，该结构虽然被集成度更高的新款歧管替代，但整体的设计逻辑依然适用于大排量摩托车涡轮增压改装的进气系统开发，能够为同类改装部件的设计提供成熟的结构参考。
