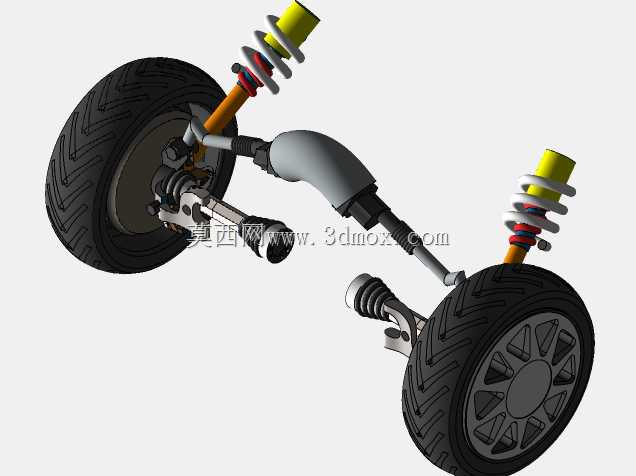

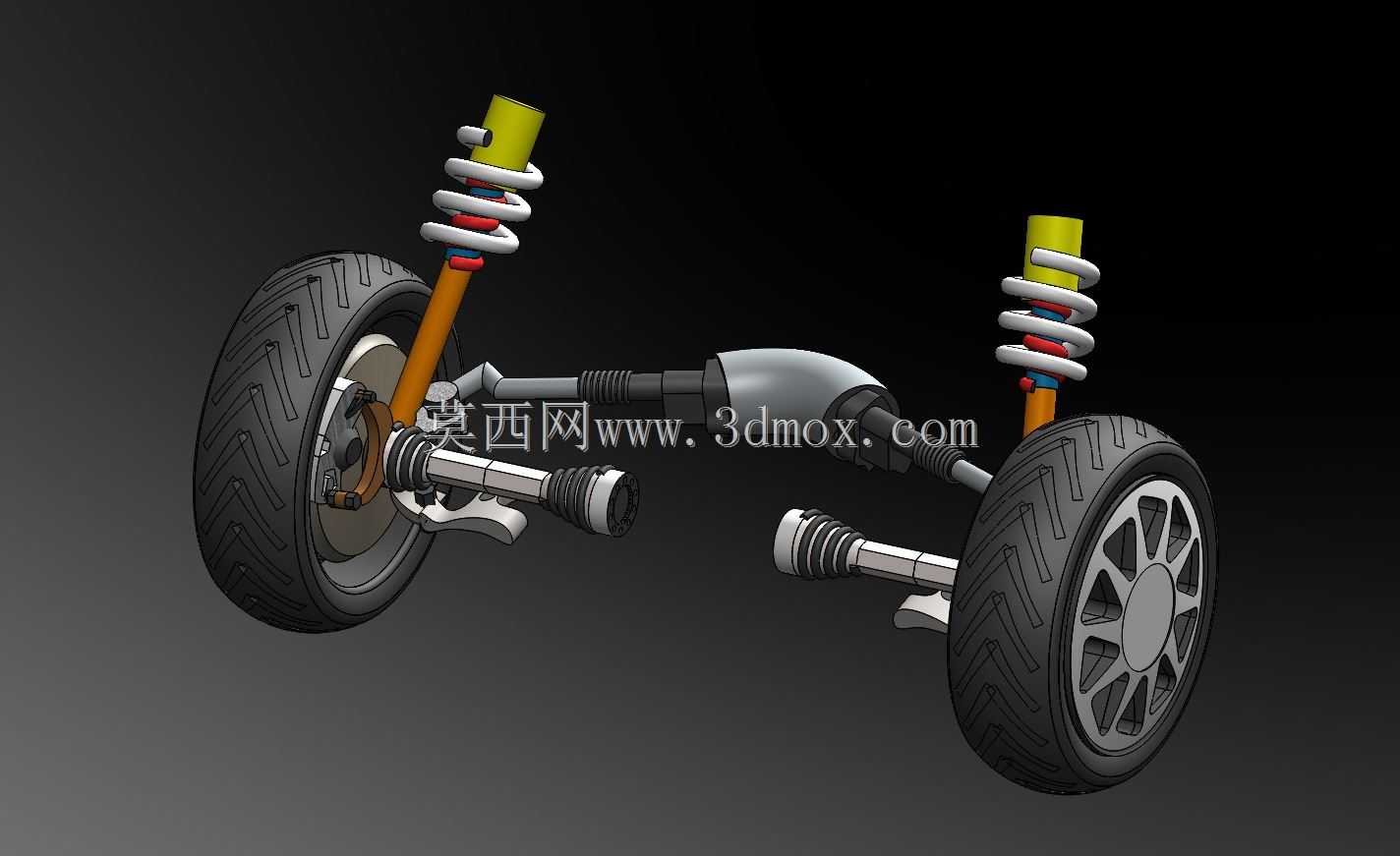

乘用车后驱动桥悬架系统结构设计

这套后驱悬架结构主要应用于前置后驱、后置后驱布局的乘用车辆底盘系统中，作为底盘行驶系统的核心组成部分，承担着连接车身与车轮、传递行驶作用力、缓冲路面冲击的核心作用，直接决定车辆的行驶操控稳定性与乘坐舒适性能。在实际车辆运行场景中，该悬架需要同时应对多种复杂工况：车辆直线行驶时传递驱动扭矩至两侧车轮，保证动力高效输出；转向过程中配合前轮转向系统调整车轮定位参数，抑制侧倾趋势；经过颠簸路面时，减震器与螺旋弹簧协同作用，过滤路面传递的高频振动，避免冲击直接传递至车身；紧急制动与急加速工况下，悬架结构需要承受纵向载荷转移带来的附加作用力，保证车轮与地面的有效接触，避免轮胎抓地力大幅波动。从功能特性来看，这套后驱悬架采用独立悬架结构布局，两侧车轮各自通过摆臂、减震支柱与副车架连接，单侧车轮的跳动不会直接影响另一侧车轮的接地状态，相比非独立后桥拥有更好的贴地性能与舒适性；集成的驱动半轴采用等速万向节结构，可在车轮随悬架跳动产生角度变化时，持续稳定传递发动机输出的驱动扭矩，不会出现传动卡滞或扭矩中断问题；螺旋弹簧与筒式减震器同轴布置的支柱结构，有效压缩了悬架整体占用空间，为后排乘坐空间与后备箱布局留出更多余量。在设计思路上，该结构优先保证了悬架运动学参数的合理性，在车轮上下跳动的全行程内，将车轮前束、外倾角的变化量控制在合理区间，避免轮胎出现异常偏磨；同时对各连接点的受力路径进行了优化，纵向力、侧向力、垂直力分别通过不同的摆臂与衬套传递至副车架，分散了单个部件的载荷集中问题，提升整体结构耐用性；减震器阻尼与弹簧刚度的匹配兼顾了操控支撑性与滤震舒适性，既可以在过弯时提供足够的侧倾支撑，减少车身侧倾幅度，也可以在经过细碎颠簸时快速吸收振动能量，避免余震反复传导。在安装边界与尺寸设计上，该悬架整体宽度匹配对应车型的轮距参数，两侧车轮安装面的间距符合常规紧凑型乘用车的轮距范围，减震器塔顶的安装位置与车身轮拱内部空间适配，副车架的安装点位置与车身底盘纵梁的预留接口完全对应，驱动半轴的长度与差速器输出端、车轮轮毂单元的连接位置精准匹配，各运动部件在全行程跳动过程中不会与车身轮拱、制动管路等周边部件发生运动干涉，可直接适配对应车型的底盘装配需求，无需额外对周边结构进行大幅改动。
