方形法兰安装式工业轴流排气扇结构

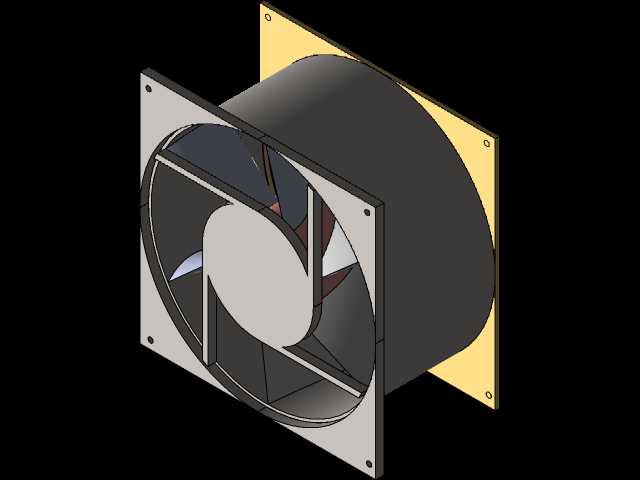

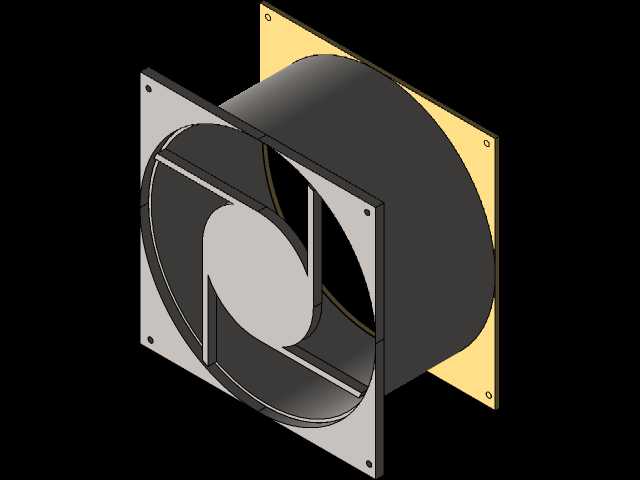

这款轴流排气扇的结构设计，首先围绕工业场景的壁装需求做了安装边界的适配，方形安装法兰采用四边对称的螺栓孔布局，孔位间距匹配常规厂房墙体、设备柜体通风口的通用开孔尺寸，安装时无需额外做转接支架，直接通过螺栓穿过法兰四角的预留孔即可完成固定，法兰与墙体贴合面做了平面度公差控制，避免安装后出现缝隙漏风的问题。风筒部分采用直筒式流道设计，内壁做了顺滑过渡处理，没有突兀的凸起结构，能减少气流通过时的沿程阻力，降低风噪同时提升排风效率，风筒长度刚好覆盖常规墙体的安装厚度，不会出现筒身突出墙面过多或者缩进墙内影响气流组织的情况。

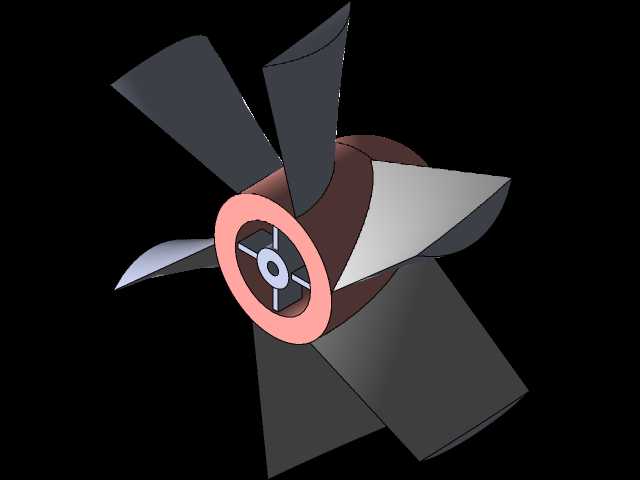

从功能特性来看，这款排气扇主要针对密闭空间的空气置换需求设计，既可以用在工业厂房的侧墙排风，将车间内的焊接烟尘、设备散热产生的热空气直接排出室外，也可以适配在电气控制柜、大型设备的散热通风口，将柜内元器件运行产生的积热及时带出，避免设备因温度过高出现性能衰减。风叶部分采用前倾式的叶片设计，叶片曲面经过气流仿真优化，在相同转速下能获得更大的排风量，叶片与风筒内壁之间预留了合理的安全间隙，既不会因为间隙过大产生回流损失，也能避免运行过程中叶片剐蹭筒壁引发故障。叶片中部的导流轮毂做了圆弧过渡设计，能引导进入风筒的气流均匀分布到各个叶片区域，减少轮毂位置的气流紊流，降低运行时的振动。

设计过程中优先考虑了结构的易维护性，整个风机的法兰、风筒、风叶、支撑筋条都采用模块化的拆分结构，后期如果风叶积尘需要清理，或者部件出现损坏需要更换，不需要将整个风机从墙体上拆卸下来，只需要拆开前端的防护支撑结构就能取出风叶组件，大幅降低后期运维的工作量。前端的十字支撑筋条除了起到结构加强、固定风叶转轴的作用外，还能避免大尺寸异物被吸入风筒打坏叶片，筋条的截面做了流线型处理，减少对进风气流的阻挡。

在安装边界的尺寸设定上，方形法兰的外轮廓尺寸适配市面上主流的墙面开孔规格，螺栓孔的位置公差控制在合理范围内，即使现场开孔存在小幅偏差也能顺利完成安装，风筒的外径比法兰内圈尺寸略小，安装时可以顺利嵌入预先开好的墙孔内，不会出现卡滞。整个结构没有多余的装饰性部件，所有结构特征都服务于排风功能与安装便利性，材质选择上适配工业环境的使用需求，结构件的厚度经过强度校核，在长期运行的振动环境下不会出现结构变形、共振异响的问题。气流组织方面，这款排气扇采用直吹式排风路径，空气从前端护网区域进入，经过风叶加速后直接从后端排出，没有多余的风道弯折，能在低功耗下实现较高的换气效率，针对不同的安装场景，既可以正向安装实现室内向外排风，也可以反向安装实现室外向室内送风，结构本身不需要做任何改动，只需要调整电机接线改变转向即可适配不同的通风需求。
