AEG洗衣机驱动电机三维结构设计

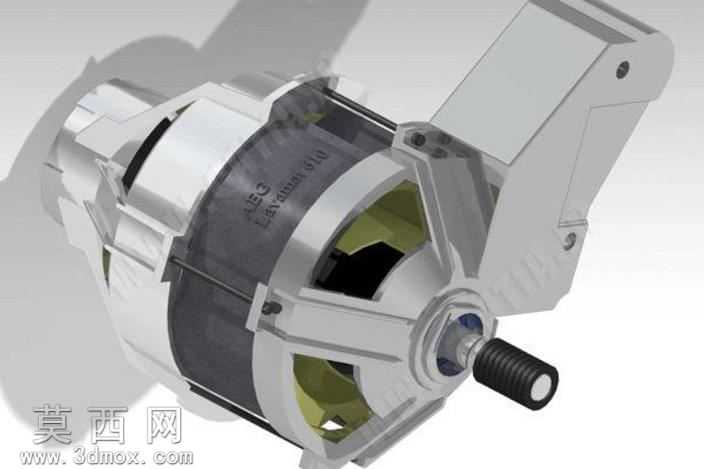

本模型为AEG洗衣机配套驱动电机的三维数字化设计成果，建模阶段围绕家用洗衣设备的动力输出需求展开结构规划，首先对电机的核心功能模块进行拆分，依次完成定子总成、转子总成、输出轴、安装支架、防护壳体等独立部件的参数化建模，每一处结构尺寸均匹配洗衣机内筒的传动适配要求，确保输出轴的花键结构、安装支脚的孔位公差完全符合实际装配逻辑。建模过程中对电机内部的绕组排布空间、轴承安装位、散热间隙做了精准还原，转子部分的永磁体安装槽、定子的硅钢片叠压结构都做了细节刻画，没有省略影响装配关系的关键结构，外部的安装支架采用带加强筋的悬臂式结构设计，既保证了电机安装到洗衣机桶身时的结构强度，也预留了减震垫的安装空间，避免运行过程中出现共振问题。材质与渲染环节，针对不同部件的物理属性做了对应材质赋予：电机外壳的金属冲压件采用哑光银灰色金属材质，模拟镀锌钢板的表面质感，转子端部的绝缘部件采用黑色工程塑料材质，输出轴采用高光亮面的镀铬金属材质，内部绕组区域做了深色绝缘漆质感处理，安装支架的铸铝部件做了细微的颗粒质感还原，渲染时采用柔和的工业产品布光方案，多角度呈现电机的结构层次，既清晰展示外部装配接口，也能通过半透明预览效果呈现内部的结构布局。设计思路上，这款电机作为洗衣机的核心动力部件，整体结构兼顾了动力输出效率与家用场景的静音需求，输出端的螺纹轴结构直接适配洗衣机皮带轮或者直驱连接结构，外壳的接缝处做了密封结构设计，能够适配洗衣机工作时的潮湿环境，支架上的定位孔做了沉头处理，保证安装后螺栓不会突出影响周边部件布局，整体模型的所有部件均可独立拆分，能够直接用于虚拟装配验证、结构干涉检查，也可作为家电产品设计课程的教学参考案例，还原了家用驱动电机从核心电磁部件到外部安装结构的完整设计逻辑，每一处倒角、拔模斜度都符合实际冲压、注塑加工的工艺要求，不存在无法落地生产的理想化结构。
