摩托车脚踏式换挡变速操纵机构设计

该脚踏式变速操纵机构主要适配大排量跨骑类摩托车的换挡操作场景，针对传统脚换挡机构操作行程大、脚跟无法参与换挡动作的痛点进行优化设计，可直接替换同安装规格的原厂换挡组件，也可适配定制改装车型的变速操纵需求，日常使用中可实现骑手无需大幅挪动脚部位置，通过脚尖、脚跟分别完成升挡、降挡操作，大幅降低长时间骑行的换挡操作疲劳感，同时减少换挡时脚部脱离脚踏的安全隐患。

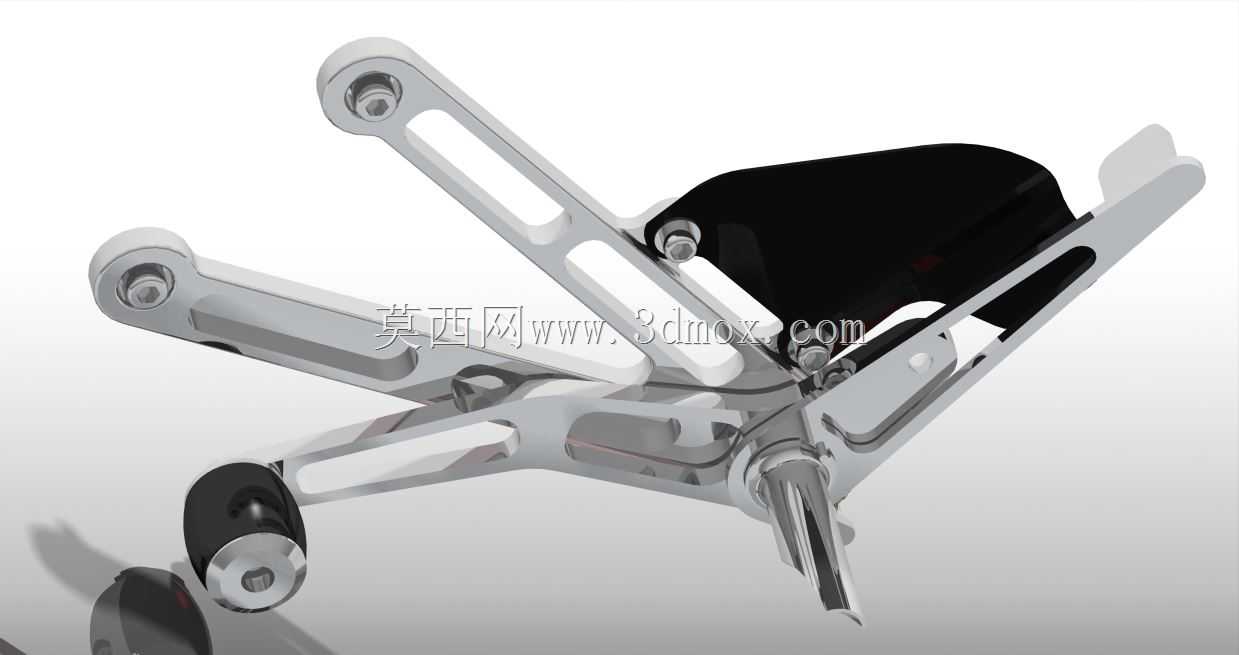

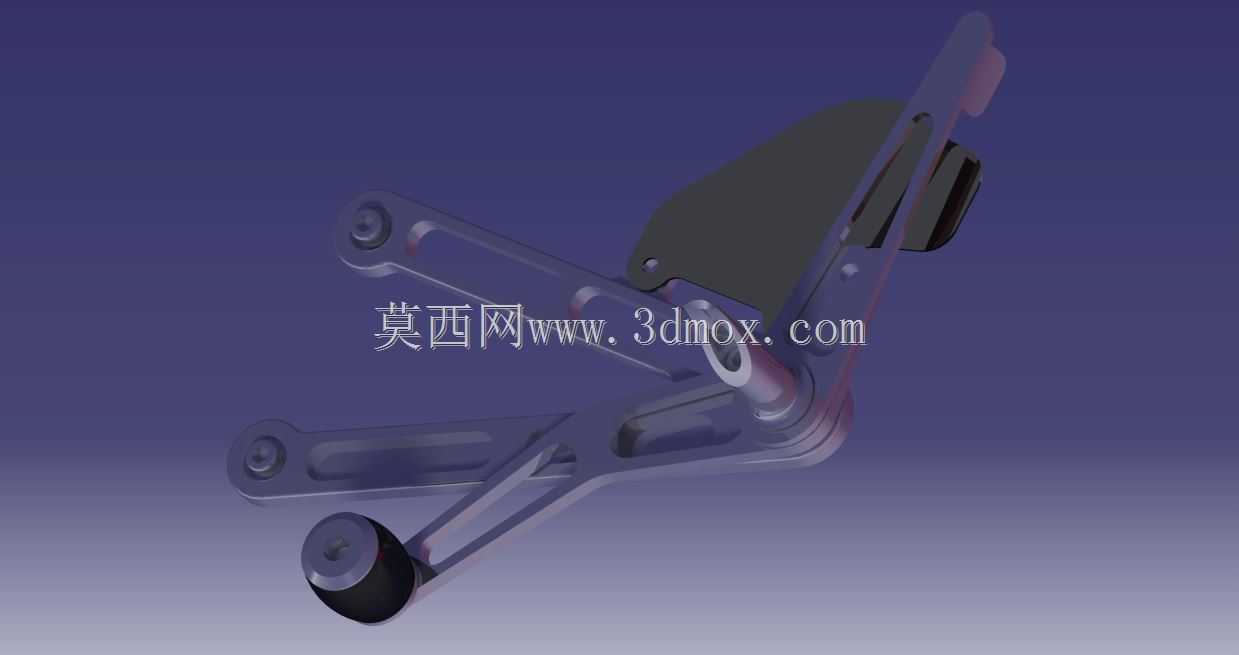

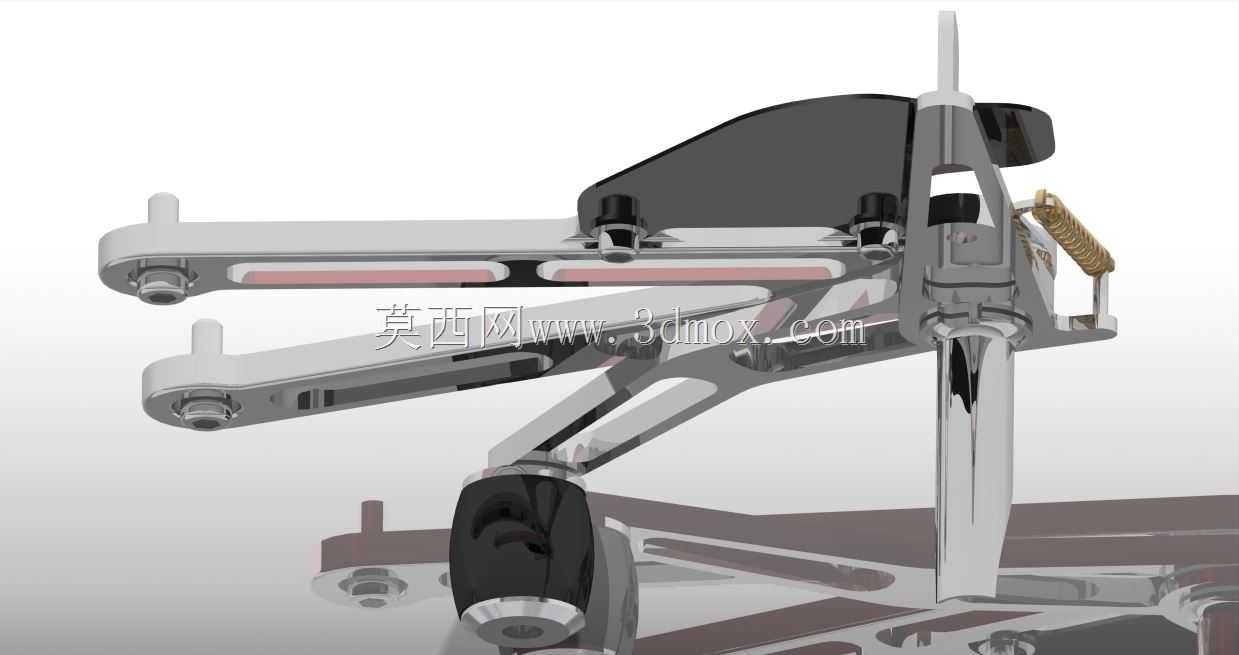

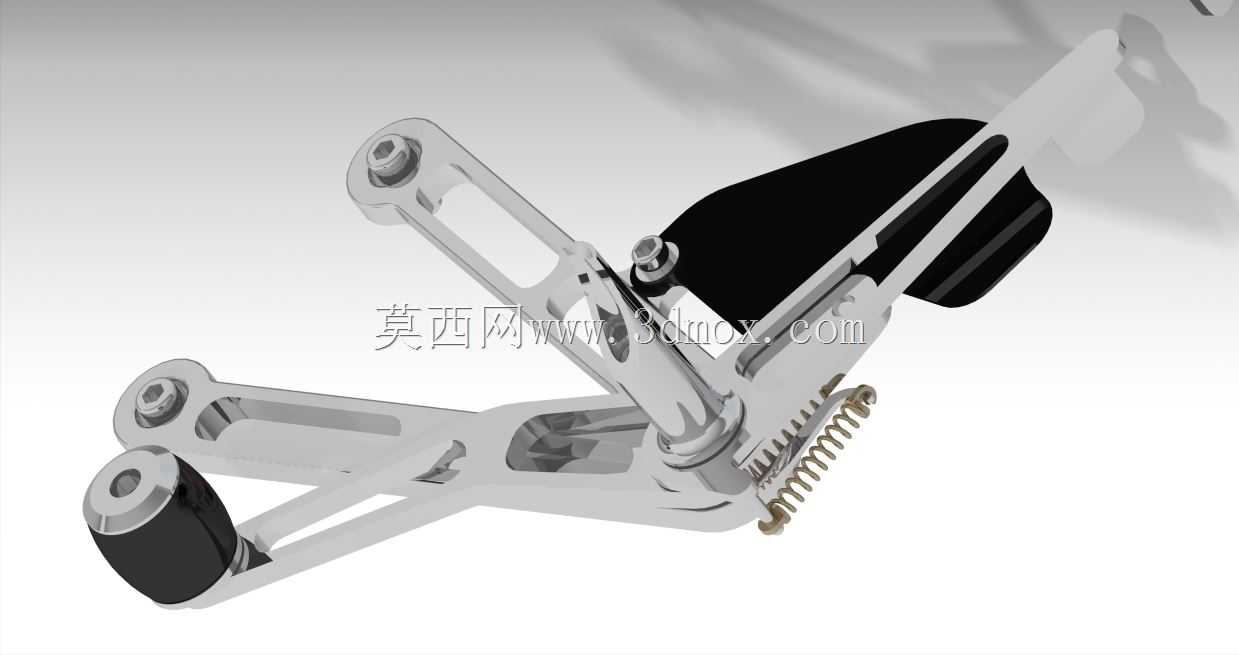

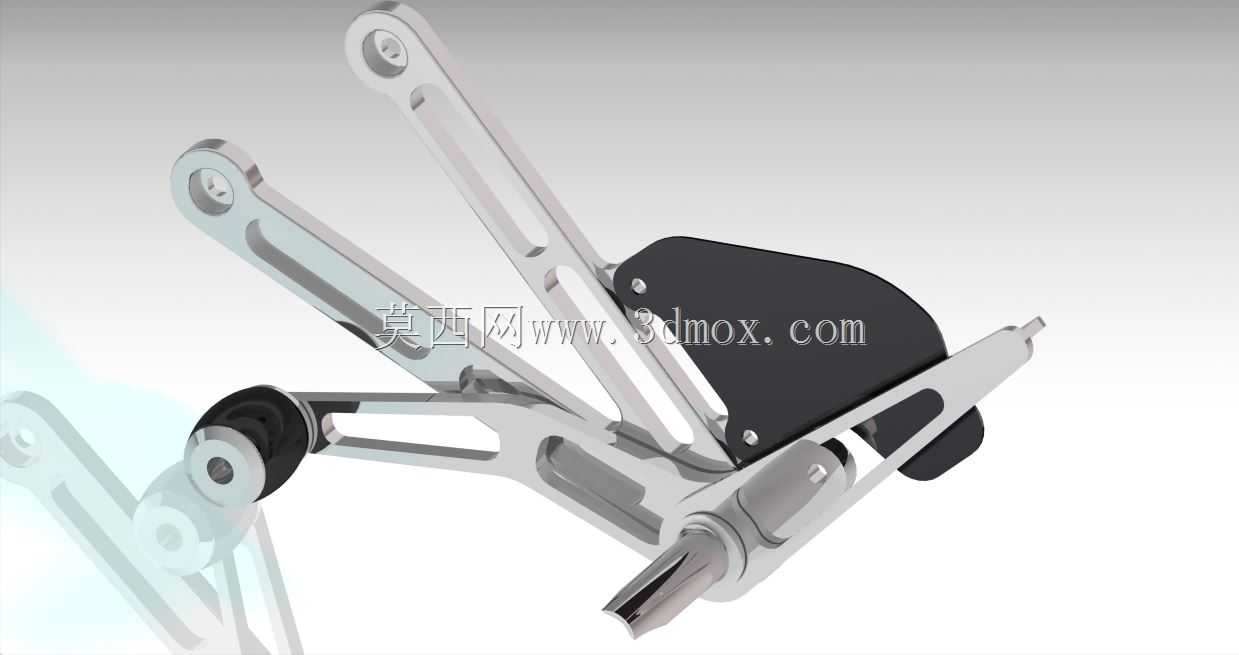

整套机构采用多连杆铰接式结构设计，主体承载臂采用镂空式轻量化构型，在保证结构刚性的前提下尽可能降低自身重量，铰接点位全部采用耐磨衬套配合锁紧螺栓结构，可长期承受频繁换挡带来的往复冲击载荷，不会出现松旷、虚位问题。机构末端设置有复位弹簧组件，可在每次换挡动作完成后自动将操纵杆复位至中位，避免换挡卡滞、挡位脱开的问题，换挡接触端头采用防滑橡胶包覆结构，增大与骑行靴接触面的摩擦力，雨天或靴底沾附泥水时也不会出现打滑问题。

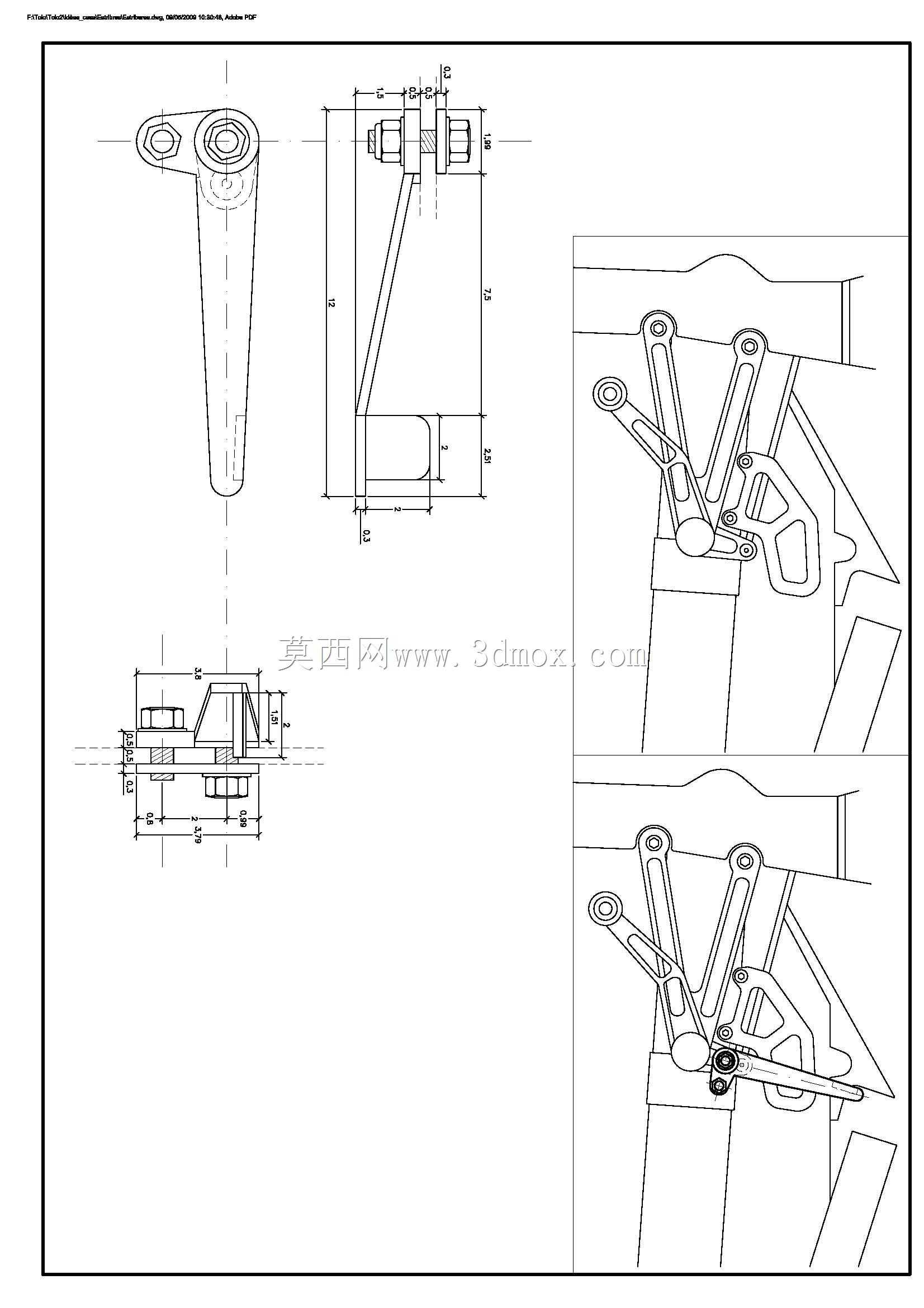

设计过程中充分参考了运动型摩托车的人机工程学参数，操纵臂的伸展角度、踩踏行程经过多轮模拟验证，换挡踩踏力控制在15-25N区间，既不会因为力度过小导致误触换挡，也不会因为力度过大增加操作负担。安装边界完全匹配主流跨骑车型换挡轴的花键规格，安装时无需对原车结构进行打孔、焊接改造，直接锁紧固定在原车换挡输出轴上即可完成装配，整体外轮廓不会与发动机侧盖、脚踏支架、排气护板等周边部件产生运动干涉，左右最大摆动角度控制在25度范围内，预留足够的安全间隙，即使在车辆倾倒、脚踏受力变形的极端情况下，也不会卡滞换挡轴导致挡位锁死。

整套机构的传动连杆采用等强度设计，受力薄弱位置做了加厚过渡处理，可承受最大120N的瞬时踩踏冲击，完全满足激烈驾驶、赛道骑行场景下的快速换挡需求，铰接位置的防尘结构可阻挡泥沙、灰尘进入转动副，延长维护周期，日常使用仅需定期在铰接点涂抹润滑脂即可保证操作顺滑度。
