火箭锥移动遥控车转向齿轮驱动总成

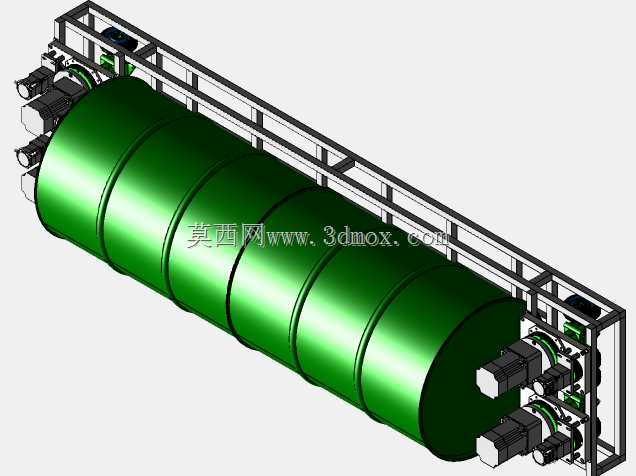

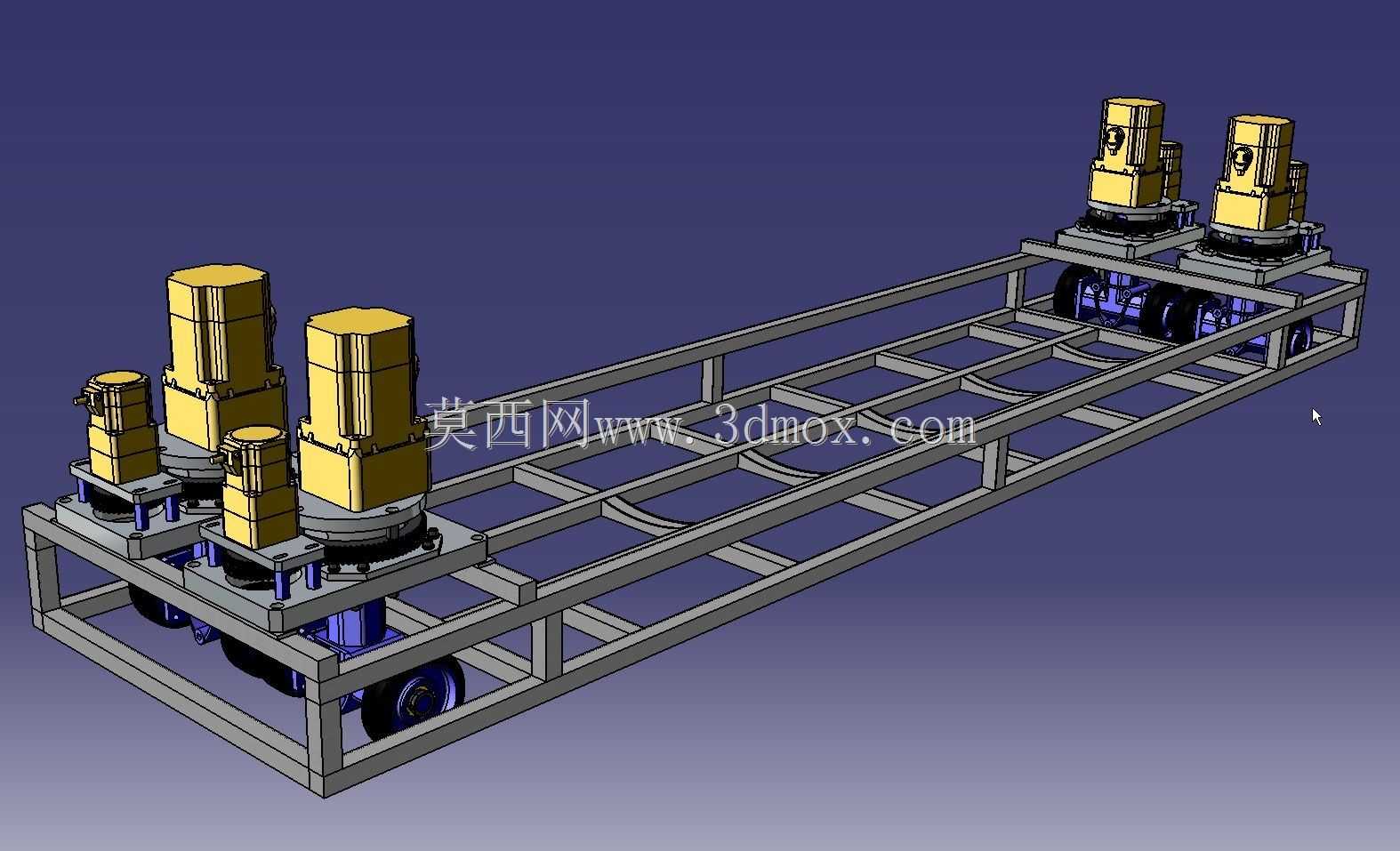

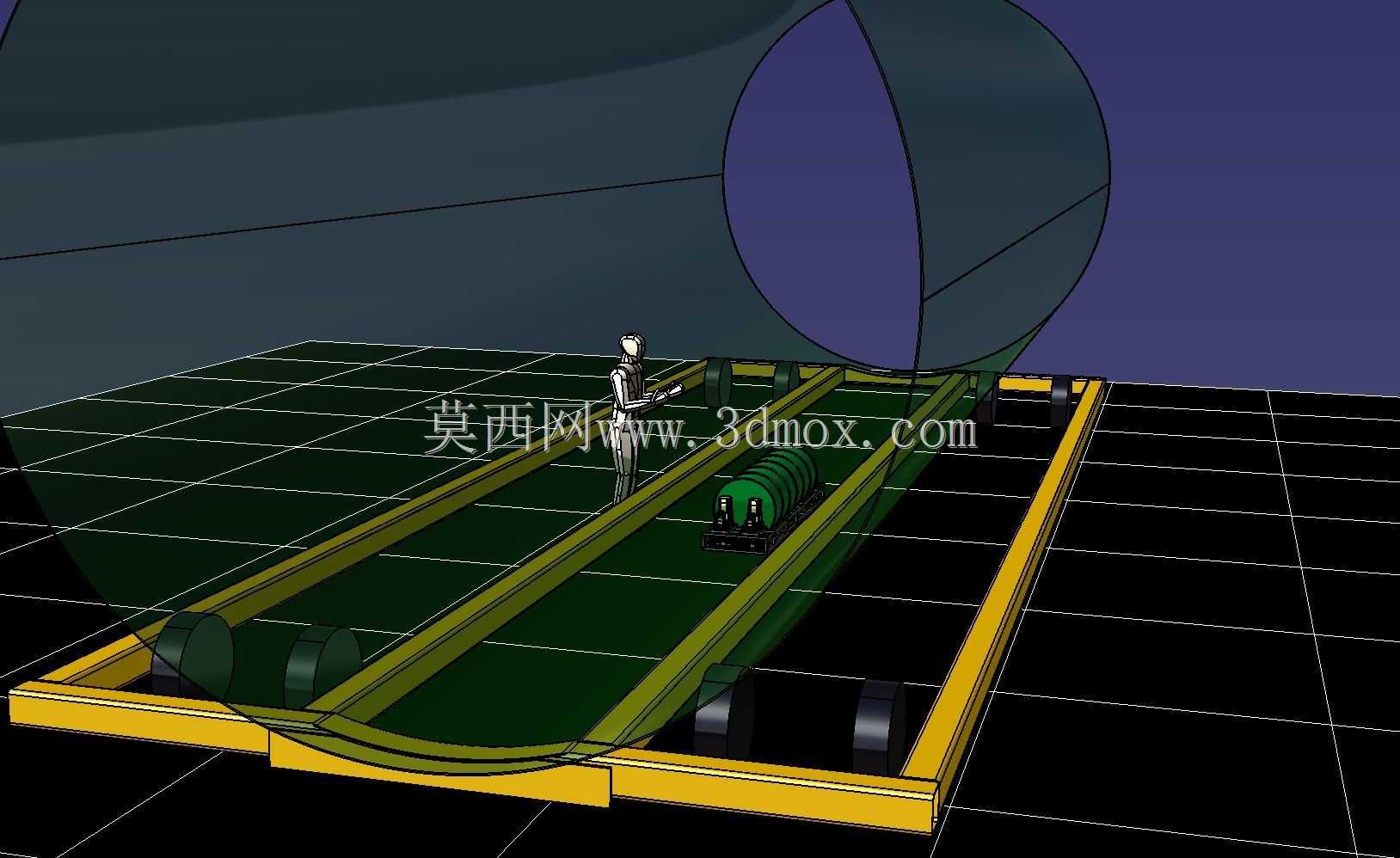

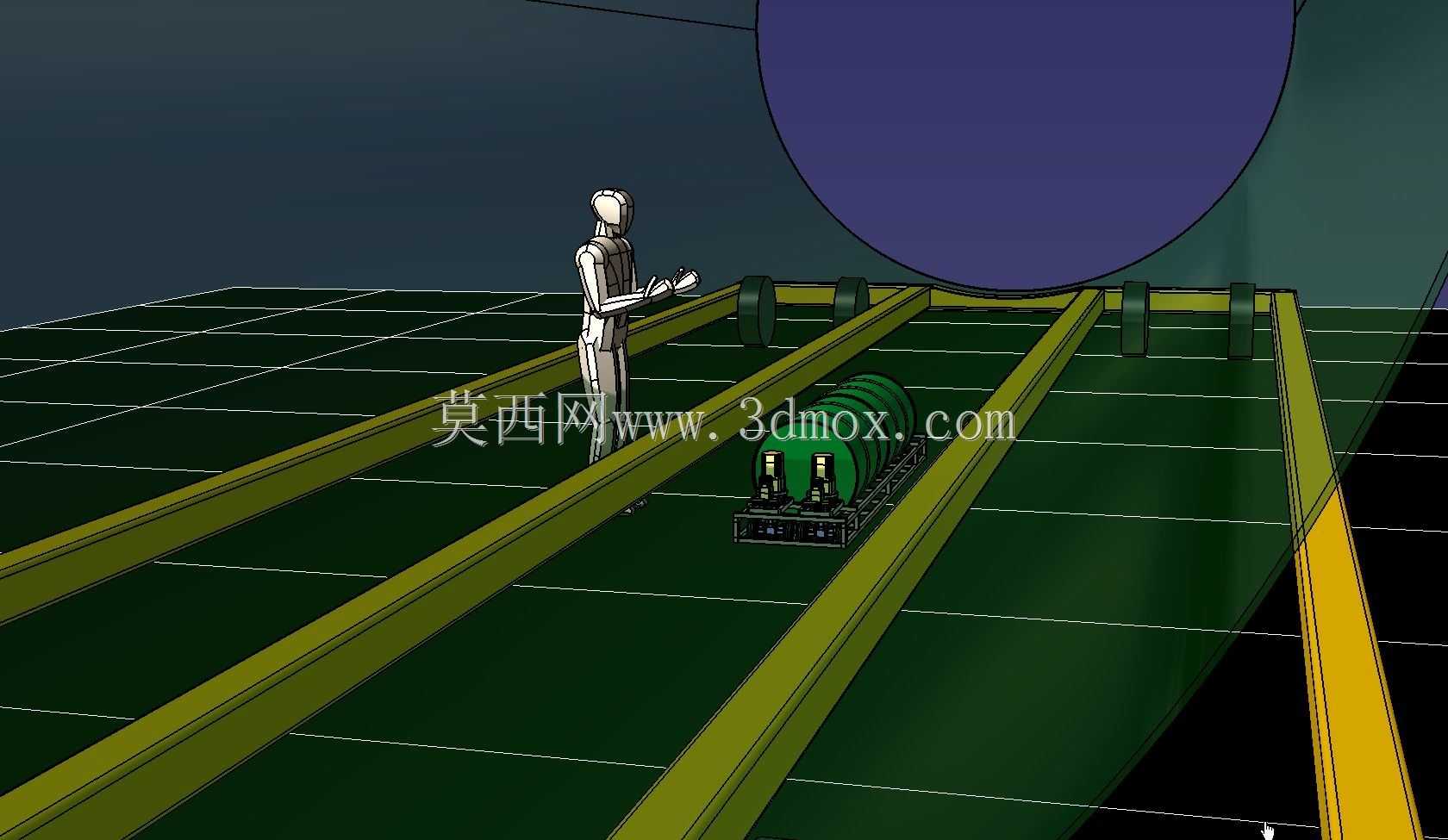

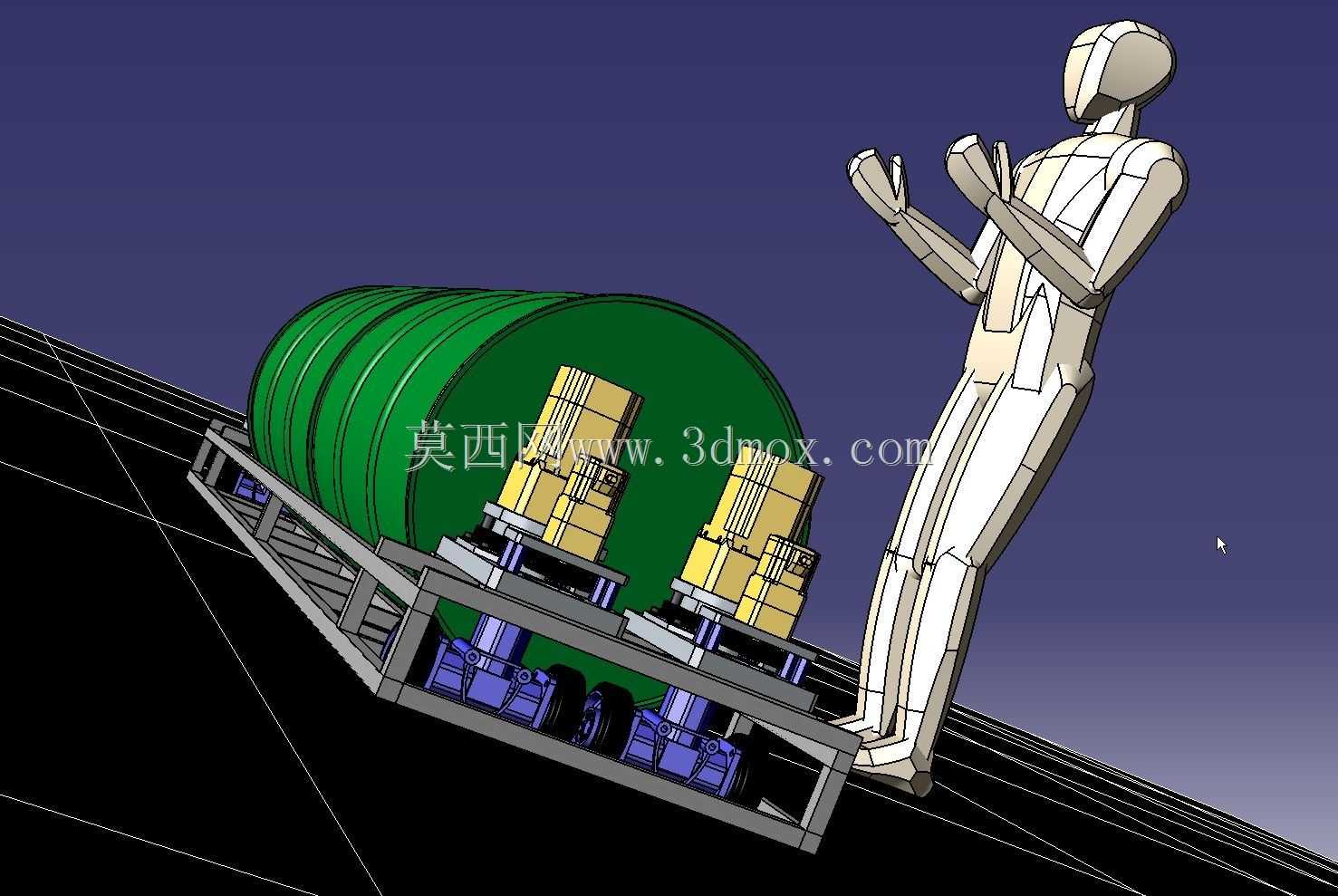

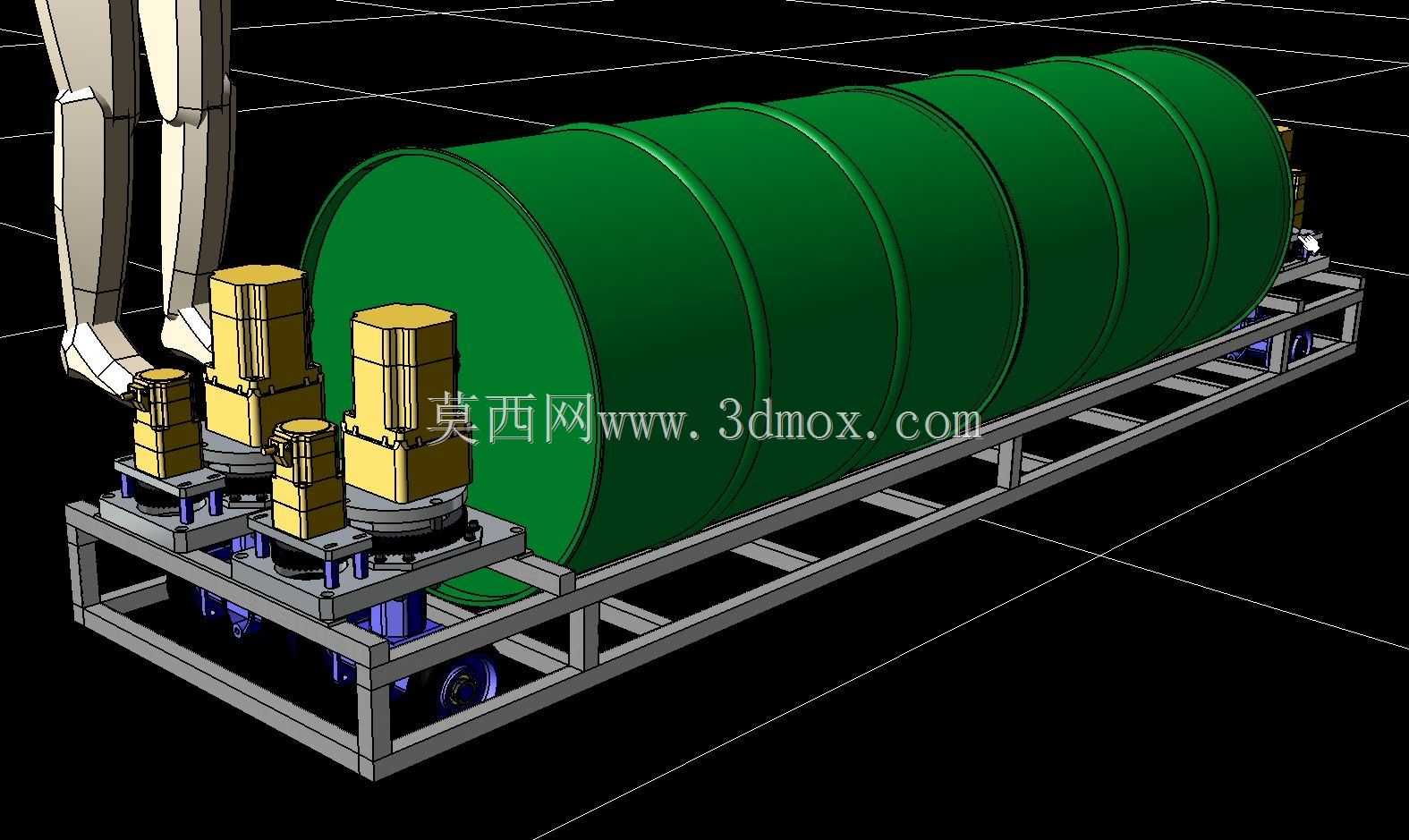

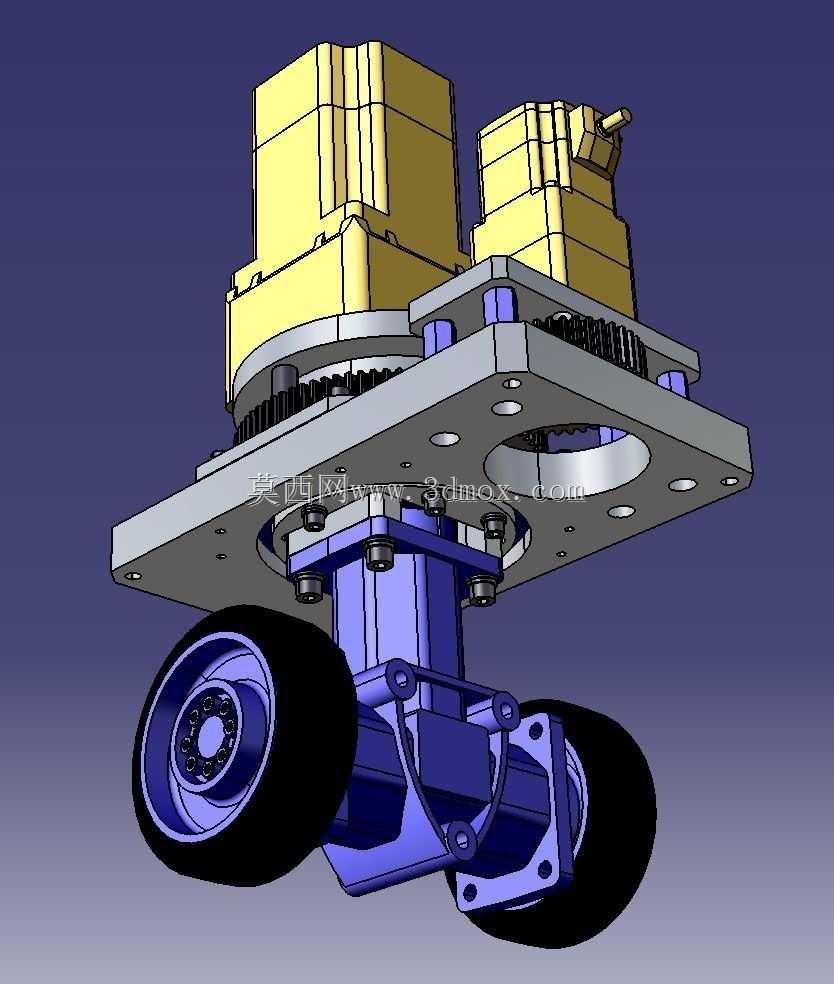

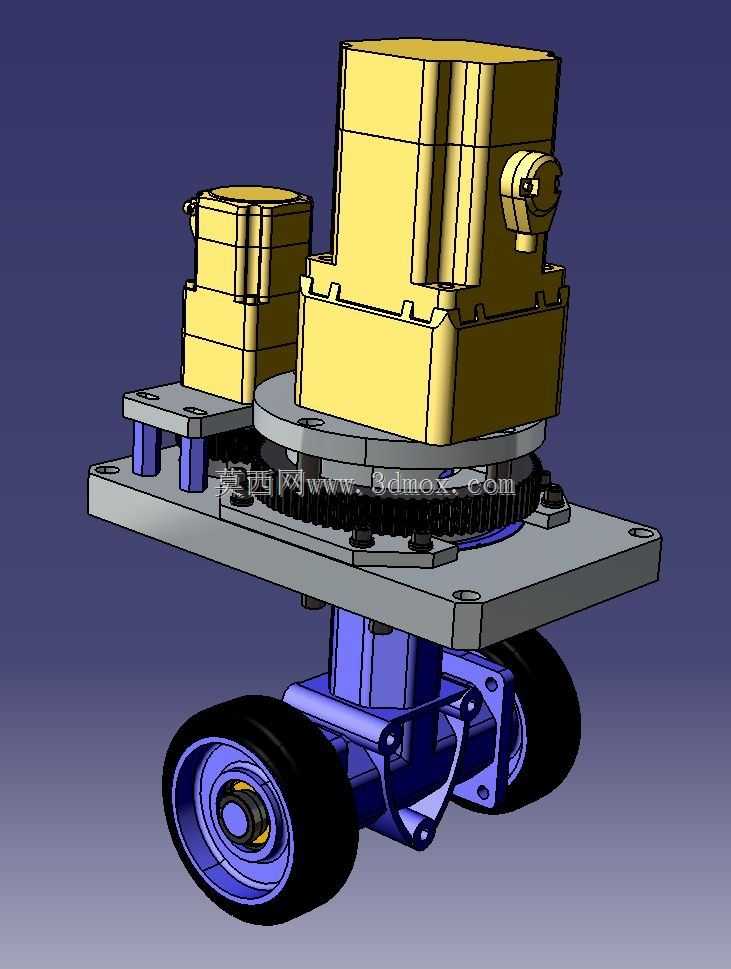

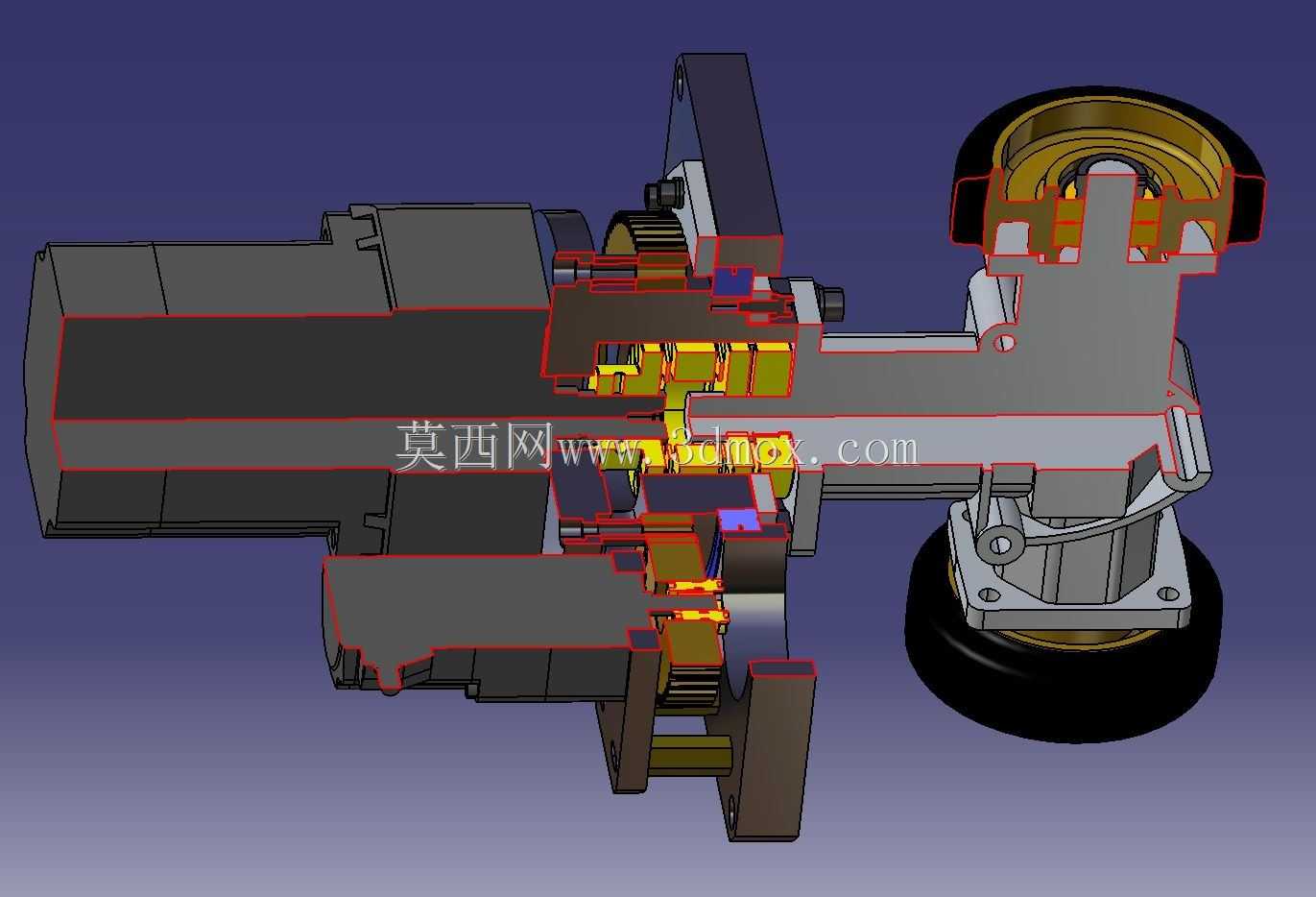

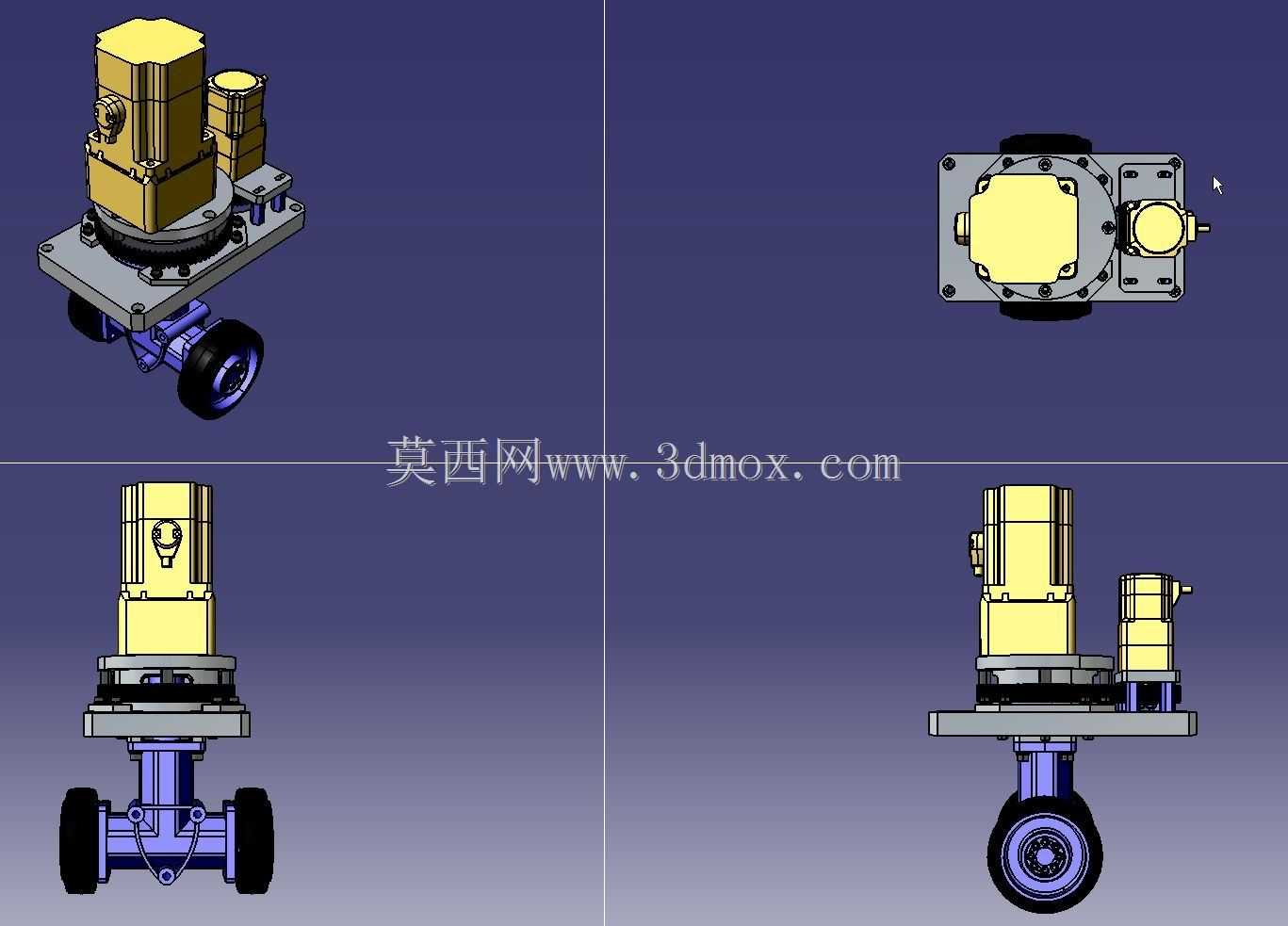

该转向齿轮驱动总成主要应用于小型遥控移动载具、试制缩比智能移动平台、轻型巡检机器人底盘等场景，作为整套行走系统的核心动力与转向执行单元，承担动力输出、行进转向、载荷承载的核心功能，可适配室内外平整铺装路面的低速移动作业需求，也可作为缩比验证样机的行走模块，用于验证全向移动、差速转向类底盘的动力学特性。整套机构采用上层动力单元、中间回转支承、下层轮组桥体的分层式设计思路，上层布置两组驱动动力单元，通过齿轮啮合传动将动力传递至回转支承外圈，实现整个轮组模块的水平回转转向，无需额外设置转向拉杆结构，大幅压缩了转向机构的纵向安装空间，同时回转支承的承载特性可保证上层搭载设备的载荷均匀传递至轮组，避免单侧轮轴受力过载。下层轮组采用双轮同轴布置的桥体结构，桥体通过铰接支座与上层安装底板连接，可在小幅颠簸路面实现轮组的自适应贴地，保证轮胎与地面的接触面积稳定，避免动力输出打滑。安装边界方面，上层安装底板采用方形平板结构，四角预留标准安装孔位，可直接与各类载具的底盘框架、搭载平台底板锁附固定，安装孔位采用对称式排布，可兼容不同宽度的底盘主梁安装需求，无需额外定制转接板；轮组的回转半径经过紧凑化设计，转向过程中轮组边缘不会超出上层安装底板的外轮廓，避免转向时与底盘其他部件发生运动干涉。功能特性上，该集成式驱动总成将转向与驱动功能整合为单一模块化单元，无需用户单独匹配转向电机、驱动电机、传动齿轮、桥体支座等零散部件，直接固定后接入动力与控制信号即可实现行走与转向动作，大幅降低了小型移动载具的开发装配难度；齿轮传动部分采用大齿圈啮合设计，传动间隙小，转向角度控制精度更高，可实现小半径转弯甚至原地转向动作，适配狭窄空间内的移动作业需求；轮组采用橡胶材质轮胎搭配金属轮毂，兼顾行走缓冲能力与结构强度，可承载一定重量的上层搭载设备，满足缩比模型、轻型巡检设备的载荷需求。设计过程中充分考虑了模块化拆装需求，动力单元、回转支承、轮组桥体之间均采用可拆卸的紧固件连接，后期维护更换部件时无需拆解整个总成，可单独拆分故障模块进行检修替换，降低后期运维成本。
