NGK多电极汽车火花塞精细三维结构

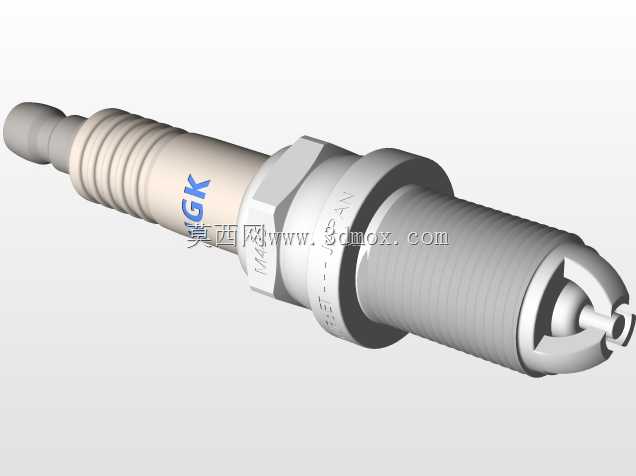

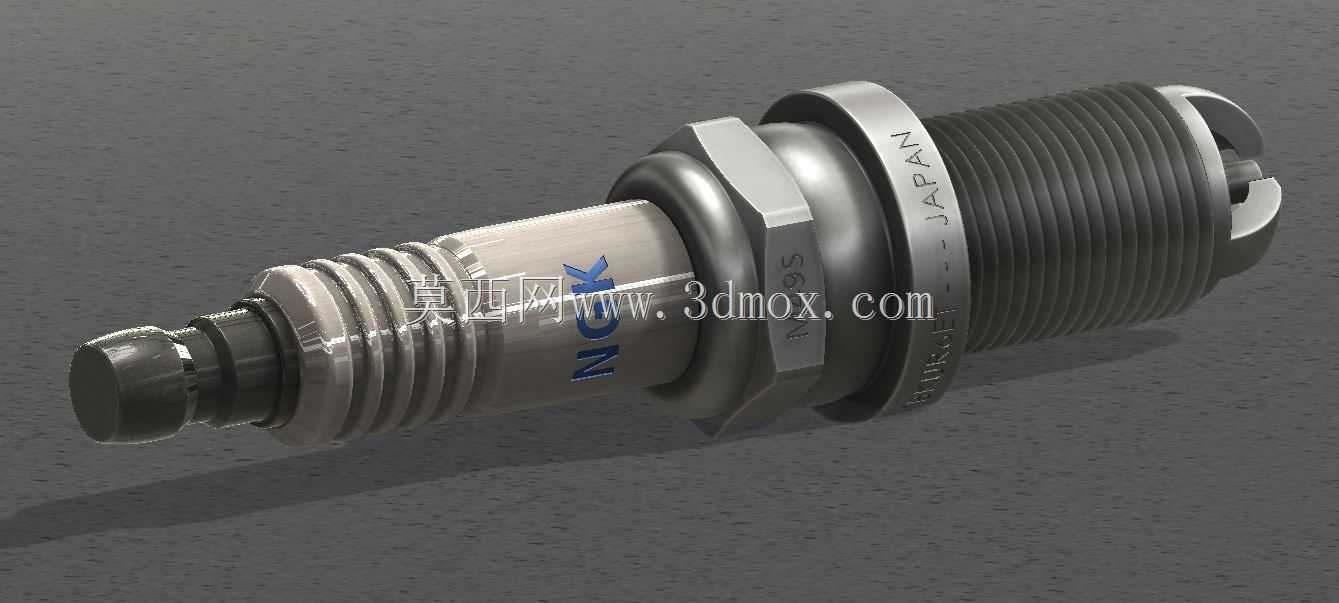

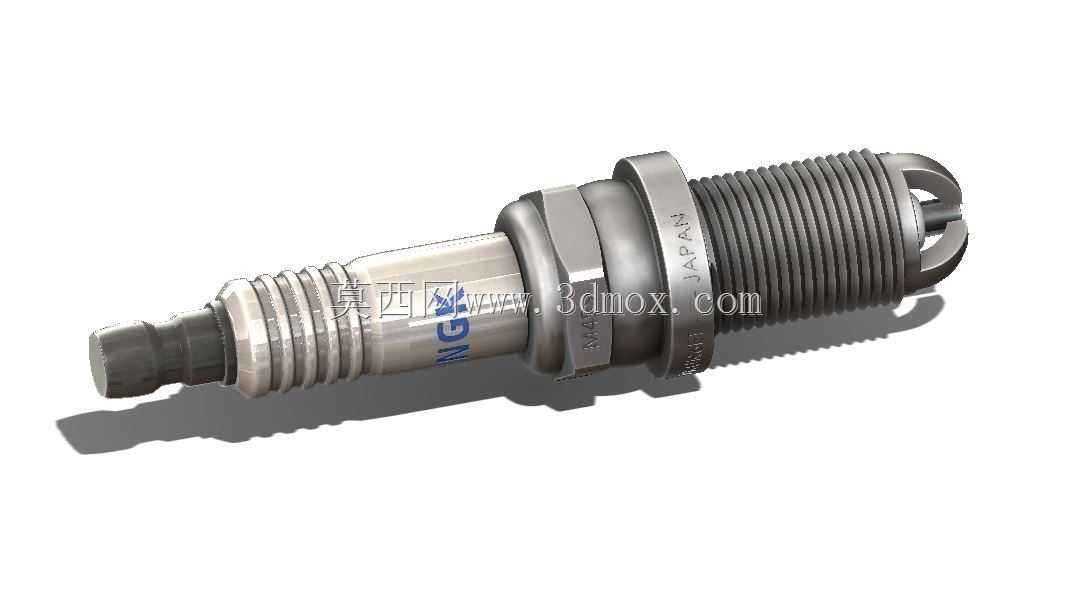

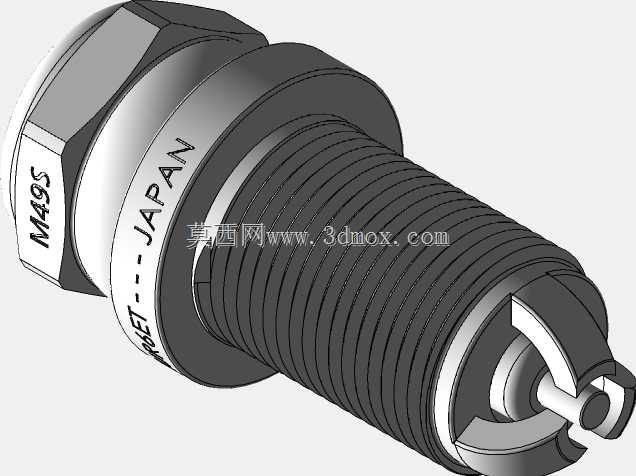

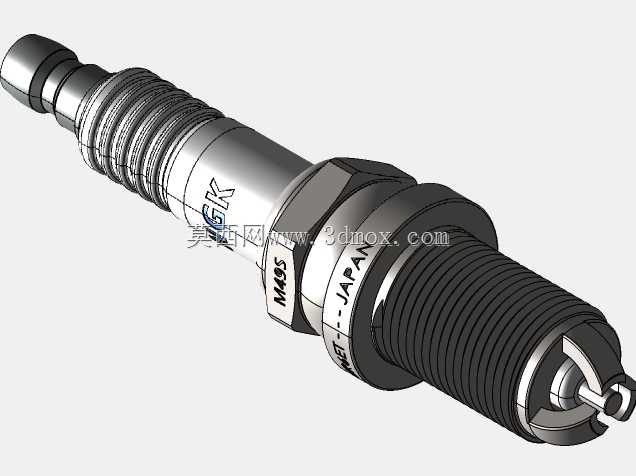

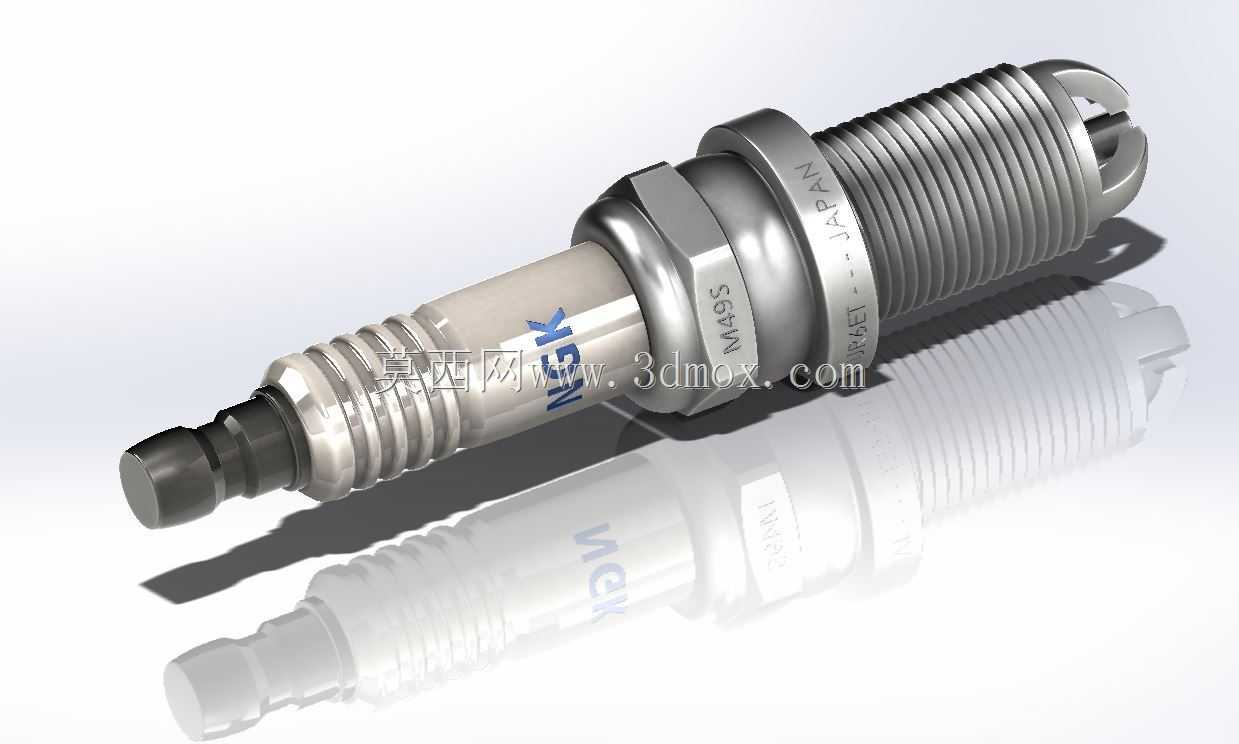

这款火花塞是汽油发动机点火系统的核心执行部件，主要应用于乘用车辆、小型通用动力机械的内燃机组当中，承担着将高压电能转化为电火花、点燃气缸内压缩混合气的关键职能，其工作状态直接决定发动机的燃烧效率、动力输出稳定性与尾气排放水平。从实际应用场景来看，这类多电极结构火花塞适配高压缩比的自然吸气及小排量涡轮增压发动机，能够在高频点火、缸内高温高压的严苛工况下保持稳定的点火可靠性，相比传统单电极结构拥有更长的使用寿命与更宽的点火间隙适配范围。在功能特性设计上，模型还原了产品的完整结构：下部金属壳体带有标准公制安装螺纹，匹配发动机缸盖的火花塞安装孔位，壳体搭配六角拧动结构，满足拆装时的扭矩传递需求；中部的绝缘陶瓷体采用高氧化铝材质结构设计，实现高压电极与金属壳体之间的可靠绝缘，避免高压漏电问题；陶瓷体上部印有品牌标识，接线端结构适配高压点火线或点火线圈的插接安装，保证高压电的稳定传输；下部伸出的中心电极配合侧部多个接地电极，形成多跳火间隙，即使单个电极出现烧蚀损耗，其余电极仍可保证点火通路，大幅降低缺火概率。设计过程中严格遵循实车安装的边界尺寸要求：螺纹公称直径、螺纹有效旋合长度、六角对边尺寸均符合行业通用安装规范，绝缘体的突出长度、电极伸出量匹配燃烧室的安装深度要求，不会出现活塞运动干涉、点火位置偏移的问题；壳体上的密封垫圈结构也做了还原，保证安装后缸盖燃烧室的气密性，避免缸压泄漏。整体外形从接线端到点火电极端采用阶梯式同轴结构，各段直径过渡流畅，既满足绝缘爬电距离的安全要求，也适配点火线圈护套的包覆安装，在保证电气性能的同时兼顾了装配便利性。
