管道作业用棘轮式齿轮扳手结构设计

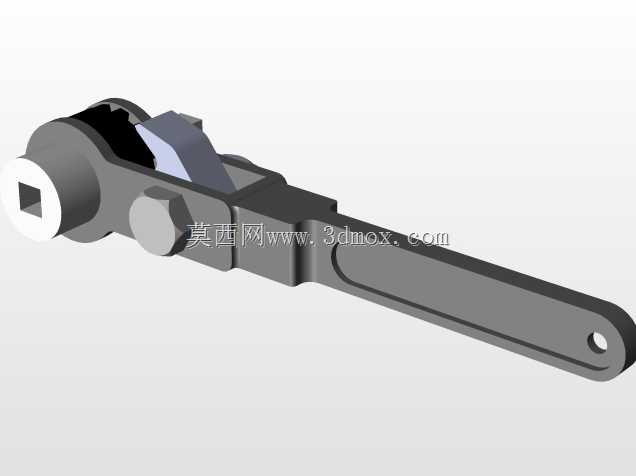

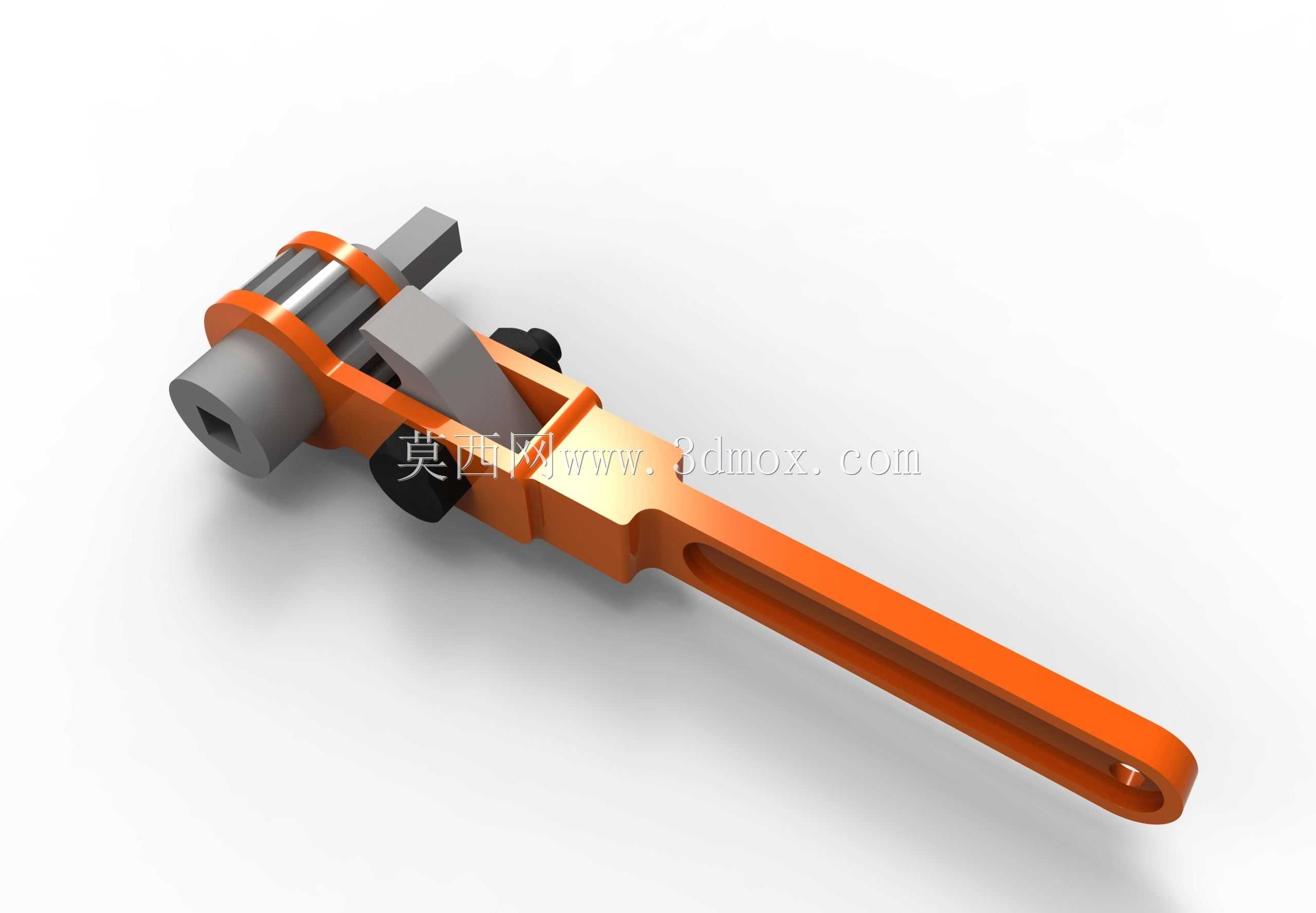

这款齿轮扳手主要面向管道安装、设备维保、五金装配等作业场景设计，是手动紧固作业场景中适配狭窄操作空间的专用工具，尤其适合管路排布密集、常规扳手无法大角度回转的作业工况，能够在小摆幅范围内完成螺栓、管接头的连续紧固与拆卸操作，大幅降低狭小空间内的作业难度。从实际用途来看，该工具可适配对应规格的外六角紧固件、方形传动接头以及小口径管道接头的拆装作业，在水暖施工、设备日常检修、小型机械装配等场景中，能够替代普通开口扳手、活动扳手完成受限空间的操作，无需反复调整扳手卡合位置，有效提升作业效率。在功能特性上，这款扳手采用棘轮齿轮传动结构，扳动过程中依靠内部棘爪与齿轮的啮合实现单向传动，回程时扳手可自动滑转无需脱离紧固件，操作时仅需小角度往复摆动手柄即可完成紧固件的旋动，同时头部设置的锁紧结构可保证卡合紧固件后不会轻易滑脱，手柄末端的挂孔设计也方便作业时将工具悬挂在工具架或安全绳上，避免高空作业时工具坠落。从设计思路层面，这款扳手优先考虑了操作的人机工程性与结构耐用性，整体采用长手柄设计来放大操作力矩，作业时无需施加过大的握力即可输出足够的紧固扭矩，头部的齿轮传动结构做了模块化设计，棘爪与复位弹簧的安装位置预留了足够的装配间隙，既保证传动啮合的顺畅度，也避免长期使用后杂物卡滞导致的功能失效；手柄部分采用符合握持弧度的长条形结构，表面做了防滑适配的结构设计，长时间握持作业也不易产生手部疲劳。在外形尺寸与安装边界上，这款扳手整体为细长型结构，头部的径向尺寸控制在紧凑范围内，能够伸入深度较浅、开口较小的操作空间内，手柄长度经过力矩测算，既保证足够的力臂长度来输出合格的紧固扭矩，也避免长度过长导致在狭窄空间内无法完成摆幅动作；头部的驱动接口采用标准方孔与六角卡合结合的设计，可适配同规格的标准套筒配件，无需额外定制专用接头，整体结构没有外凸的尖锐棱角，在密集管路间隙中操作时不会剐蹭周边的管线或零部件，适配绝大多数常规工业维保、管道施工的操作空间要求。
