车辆散热器传热率测试实验台架

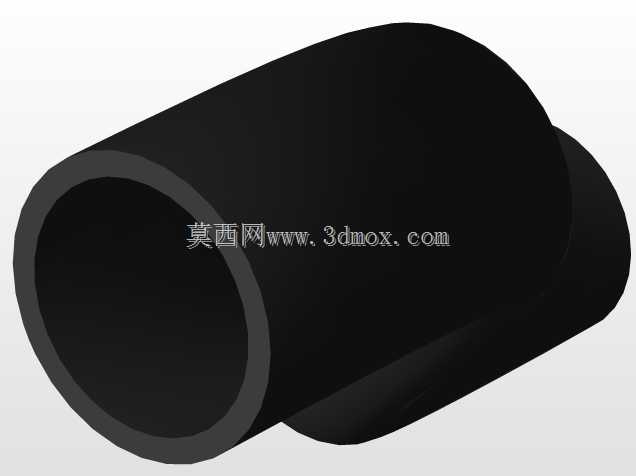

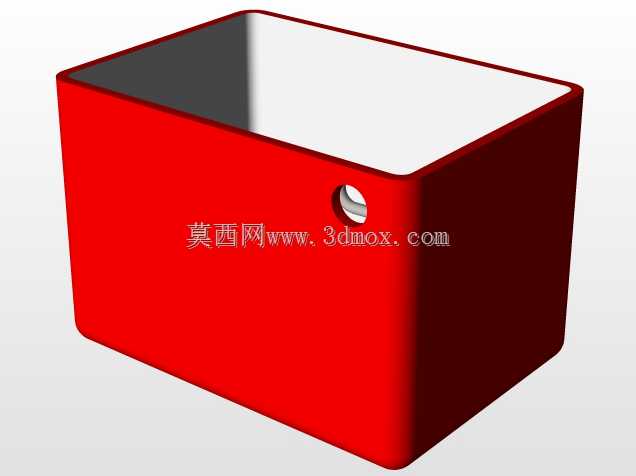

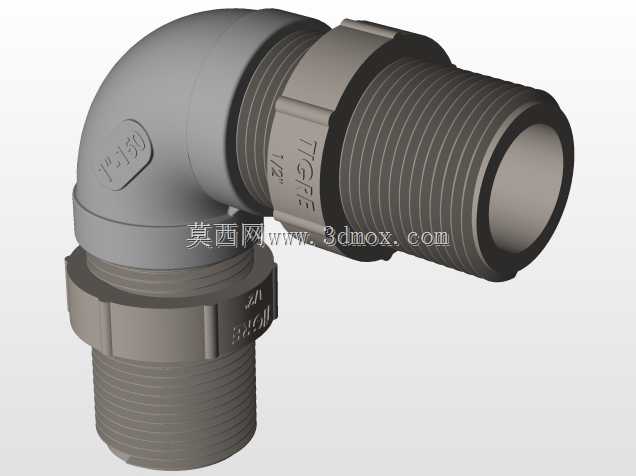

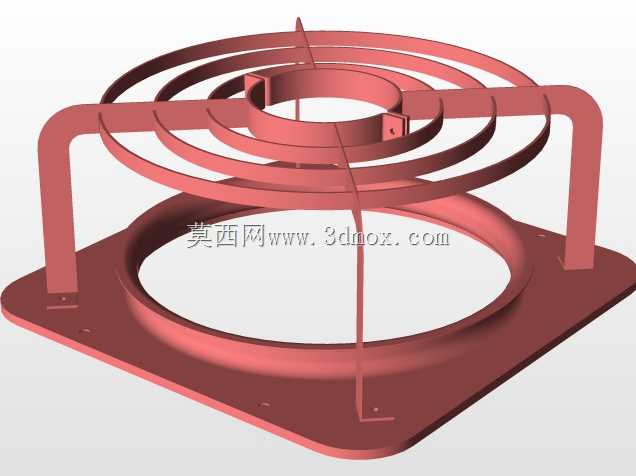

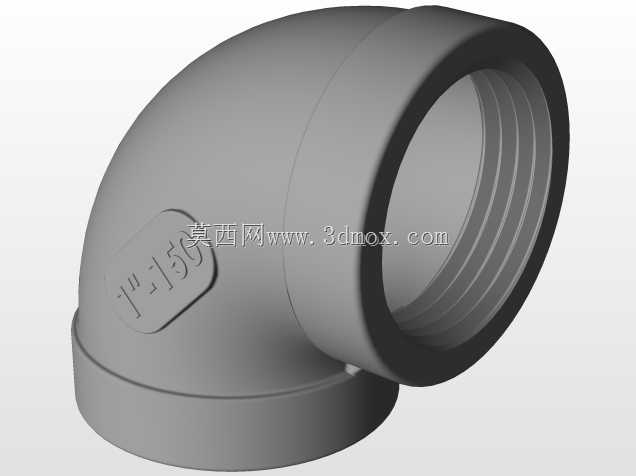

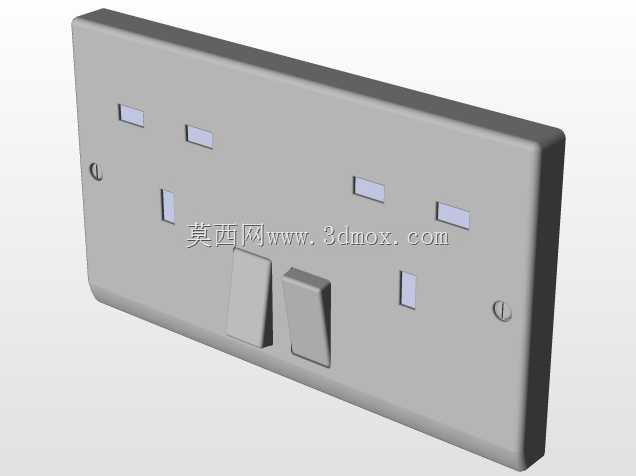

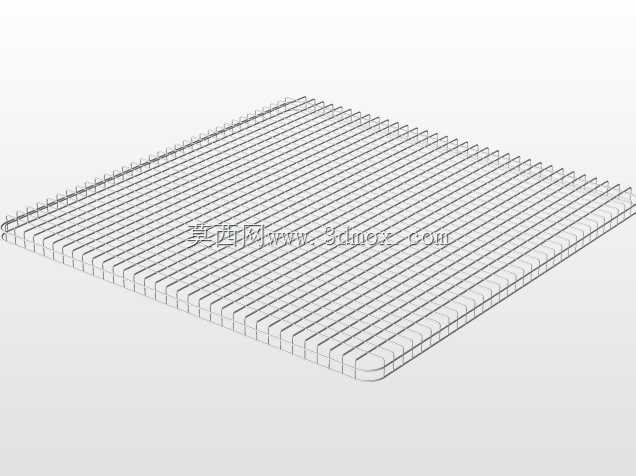

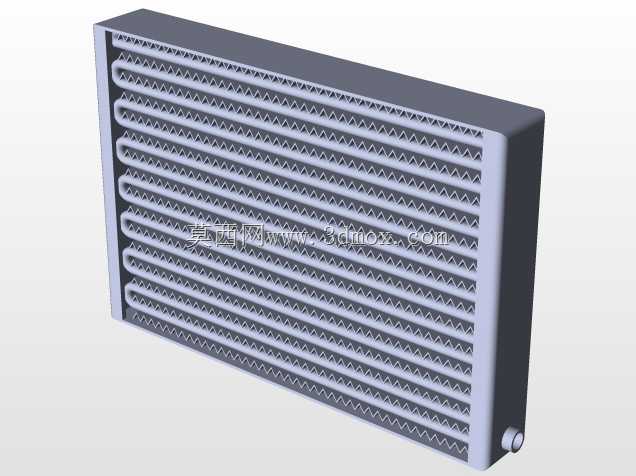

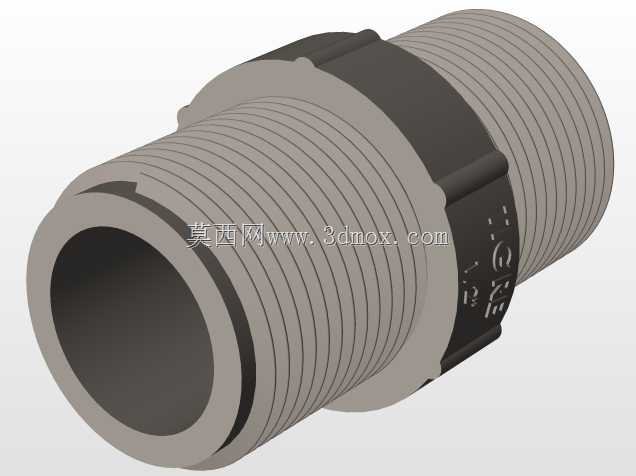

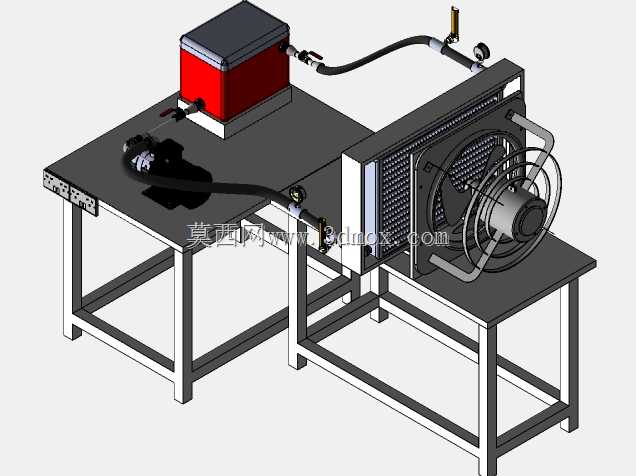

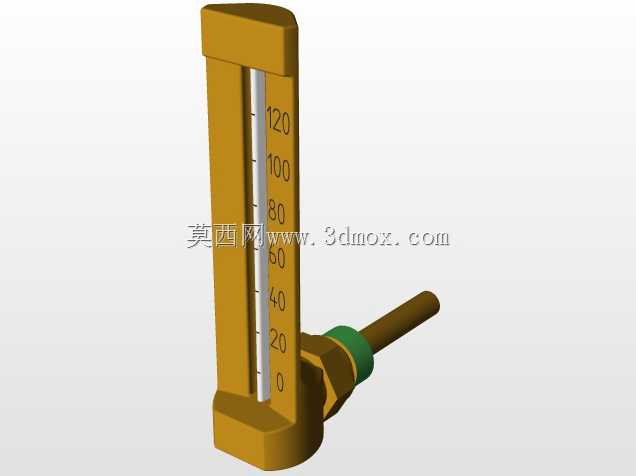

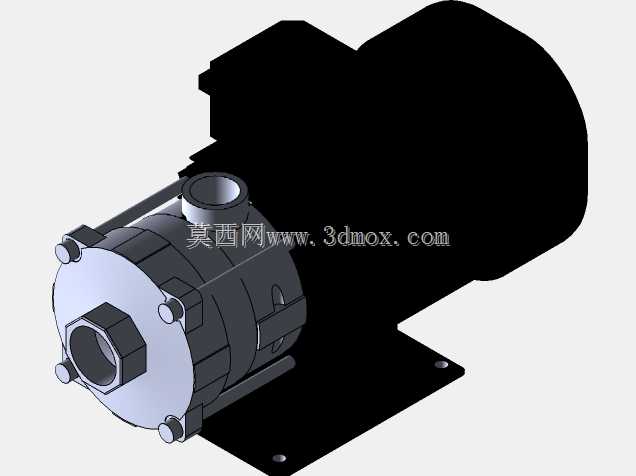

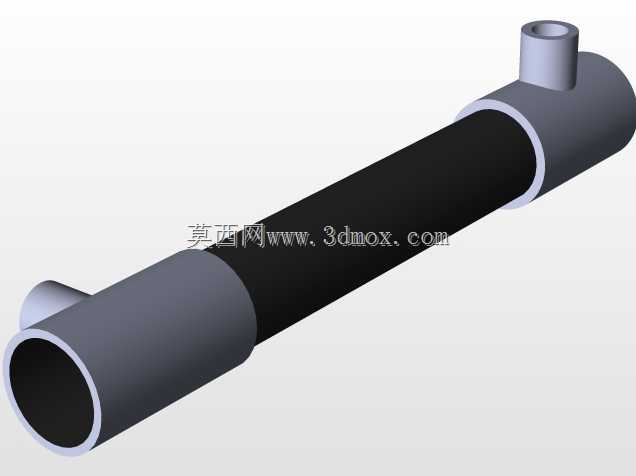

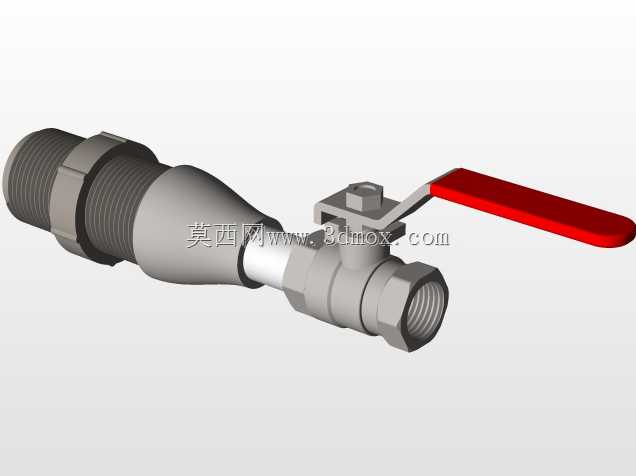

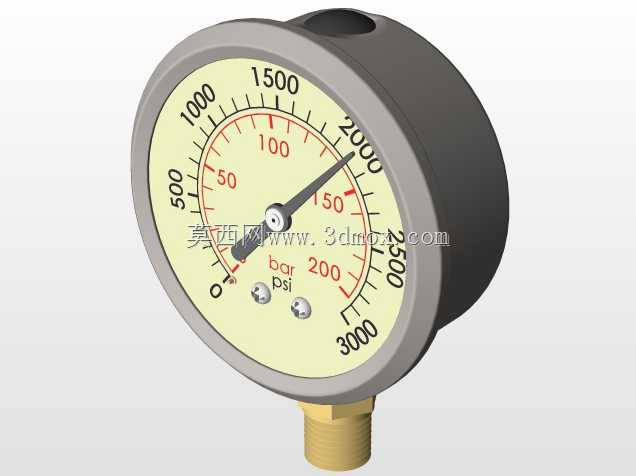

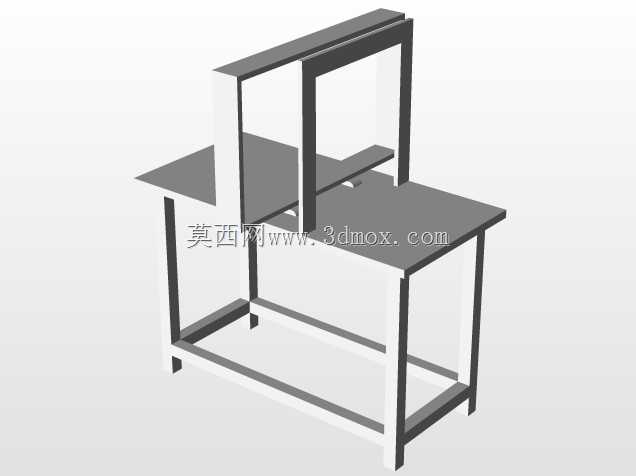

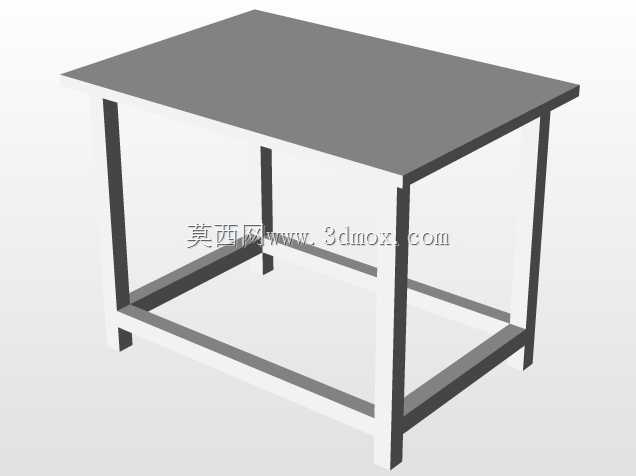

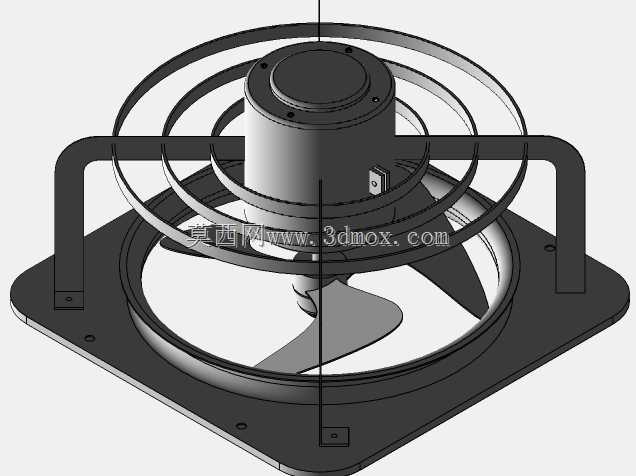

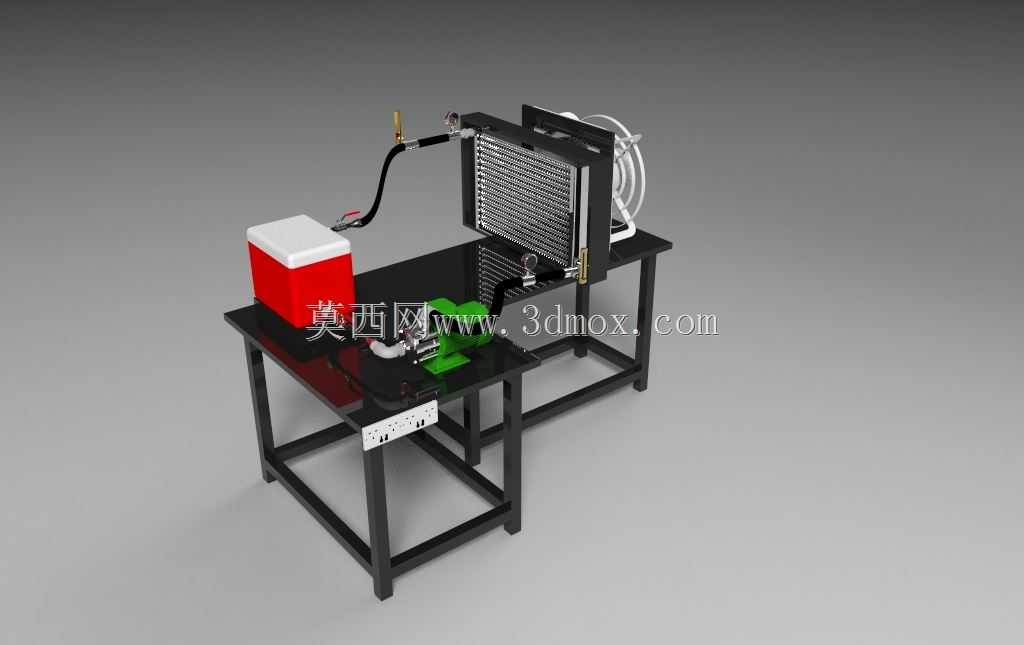

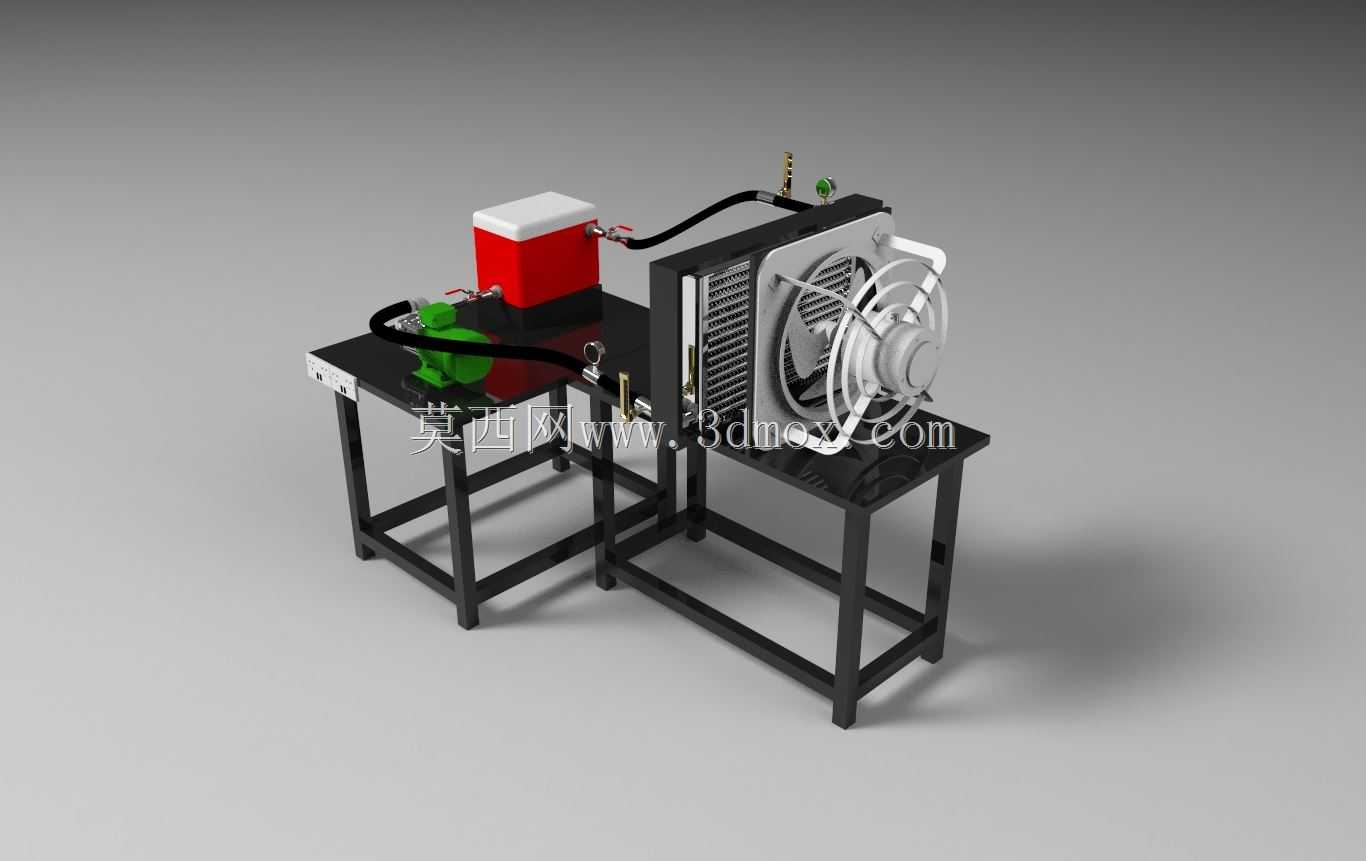

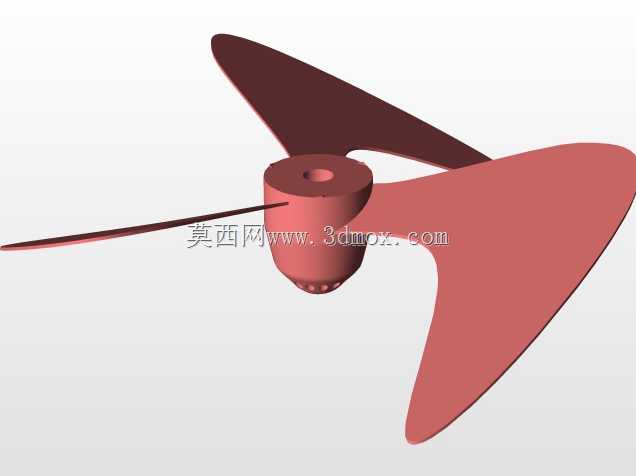

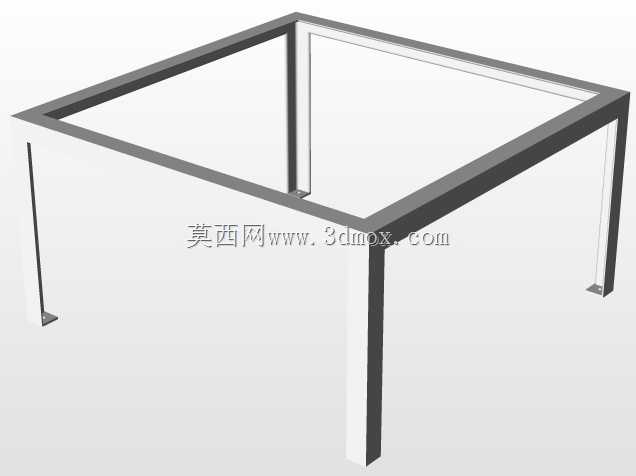

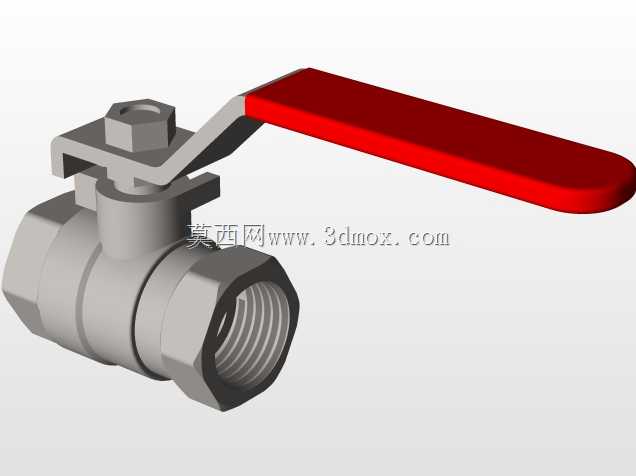

该实验台架主要面向车辆热管理系统研发、散热器性能验证场景，可在实验室环境下复现车辆散热系统的实际工作工况，完成不同流量、不同环境温度、不同负载条件下的散热器传热效率测定，为车辆冷却系统匹配、散热器产品迭代优化提供可靠的实测数据支撑，广泛应用于整车厂热管理实验室、汽车零部件检测机构、散热器生产企业的性能校验环节。台架整体采用双层方管焊接框架作为承载主体，底部框架预留充足的走管与布线空间，上层台面为平整安装基准面，所有功能部件均按照实际车载散热回路的连接逻辑排布，整体安装边界控制在常规实验台操作范围内，无需额外改造实验室场地即可完成部署，台面高度符合人体工程学设计，方便操作人员完成管路连接、参数调试、数据记录等日常操作。台架核心功能单元包含散热总成安装位、储液单元、流体驱动单元、负载模拟单元与送风单元：散热总成安装位采用可调式固定结构，可适配不同尺寸规格的车用散热器安装固定，无需额外制作转接工装即可完成多款产品的快速换装测试；储液单元模拟车载膨胀水箱功能，可存储循环冷却介质，同时自动平衡回路内的压力波动，避免气阻影响测试精度；流体驱动单元由专用泵体与调速控制模块组成，可精准调节冷却介质的循环流量，覆盖从怠速到高负荷工况下的车载水泵流量范围，还原不同车辆运行状态下的介质流动状态；负载模拟单元可精准控制循环介质的初始温度，模拟发动机工作时传递给冷却介质的热量，实现不同热负载条件下的测试场景复现；送风单元采用轴流风机结构，可模拟车辆行驶过程中的迎面风速，配合可调导风结构可让气流均匀覆盖散热器芯体整个迎风面，保证测试数据与实际道路工况的一致性。整套台架的管路连接采用快插式接头设计，可快速完成回路的通断操作，减少测试准备阶段的工作量，台面上预留的电源接口可直接为测试传感器、数据采集模块供电，无需额外外接拖线板，提升台架使用的整洁度与安全性。在设计过程中，充分考虑了测试操作的便捷性与数据准确性，所有与介质接触的部件均采用耐温耐腐蚀材质，可兼容常规车用冷却液的长期使用，避免管路锈蚀污染介质影响测试结果；各功能单元的排布充分考虑操作动线，操作人员站在台架正面即可完成所有阀门调节、参数查看、部件更换操作，无需频繁移动位置；台架底部预留的调节脚杯可在不平整的实验室地面上调整台面水平度，避免因台面倾斜导致储液单元液位不准、泵体运行异响等问题。
