微波炉钣金件加工用气动U型折弯设备

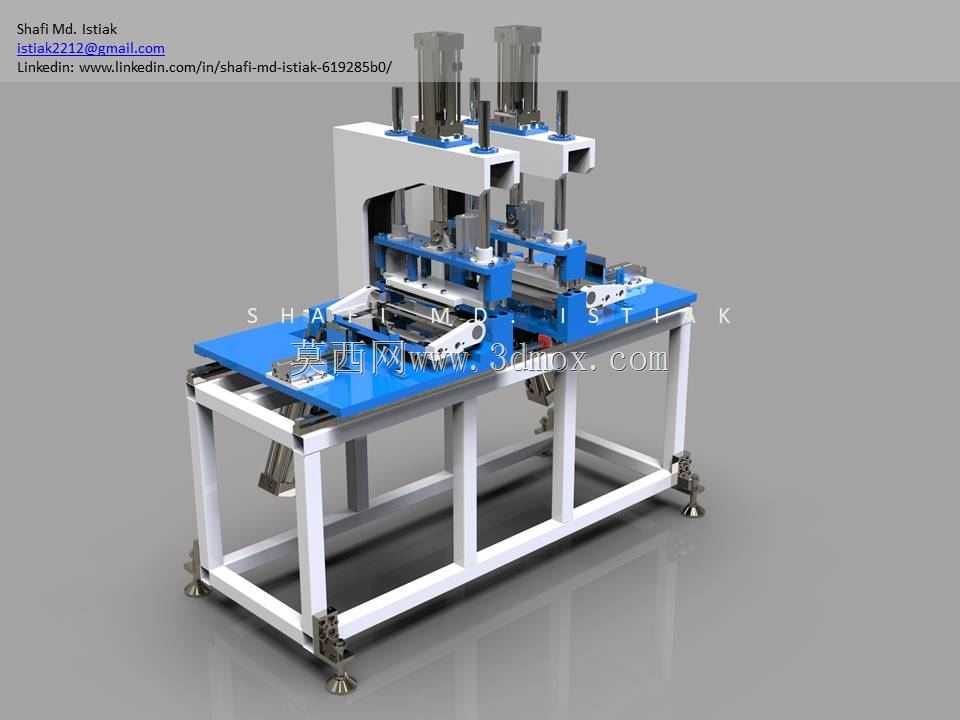

　　在小家电钣金加工产线中，微波炉腔体配套的薄钣金U型构件加工长期存在精度一致性差、人工干预多的痛点，这款气动驱动的折弯设备正是针对该类场景定向开发的专用加工装备。设备整体采用台式机架布局，所有执行机构集成安装在统一的台面板上，安装时仅需预留对应台架的占地空间，对接车间压缩空气管路即可完成部署，无需额外浇筑设备基础，适配中小批量钣金加工车间的灵活排布需求。

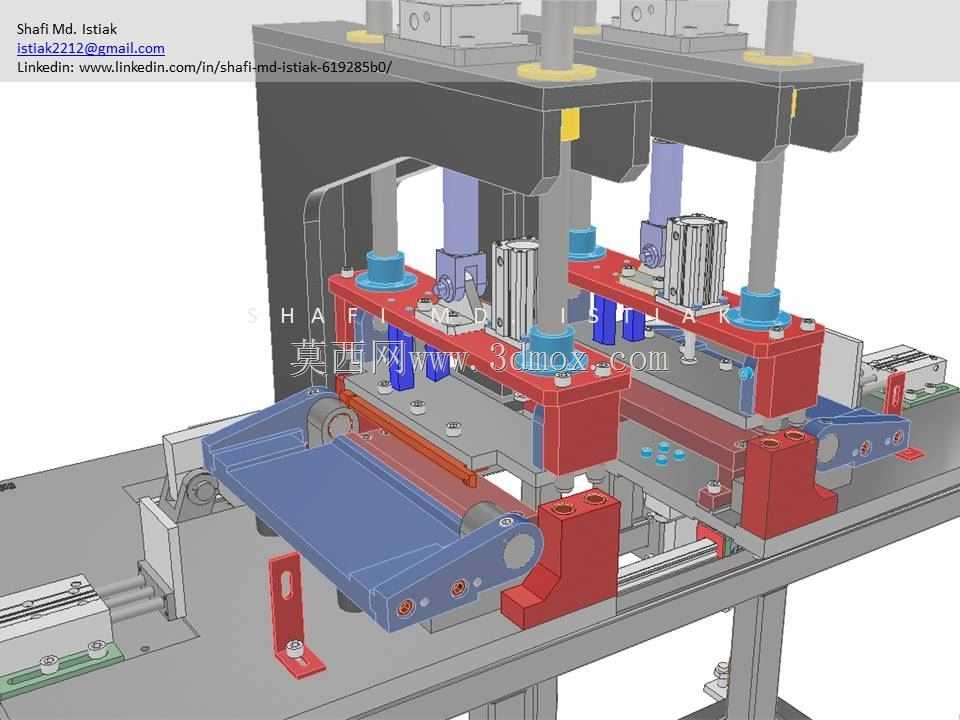

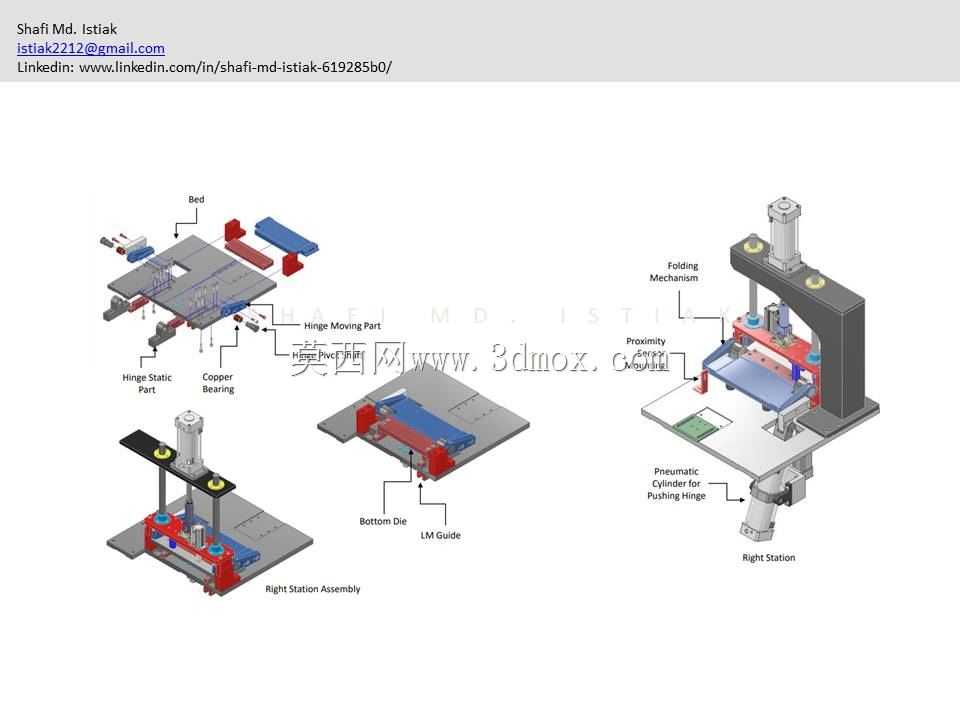

　　设备核心执行单元采用双立柱导向的压装结构，搭配专用的U型折弯下模与匹配的上压头，可针对微波炉配套的特定规格薄钣金完成精准的U型弯折作业，弯折过程中依靠模具型面保证成型角度与折弯R角的一致性，避免人工折弯常见的角度偏差、棱边不齐等问题。送料单元采用带定位挡块的直线输送结构，待加工钣金件放置到输送工位后，可自动推送至折弯工位，到位后依靠侧边定位块完成工件定位，无需人工反复对齐找正，大幅降低上下料的辅助时间占比。

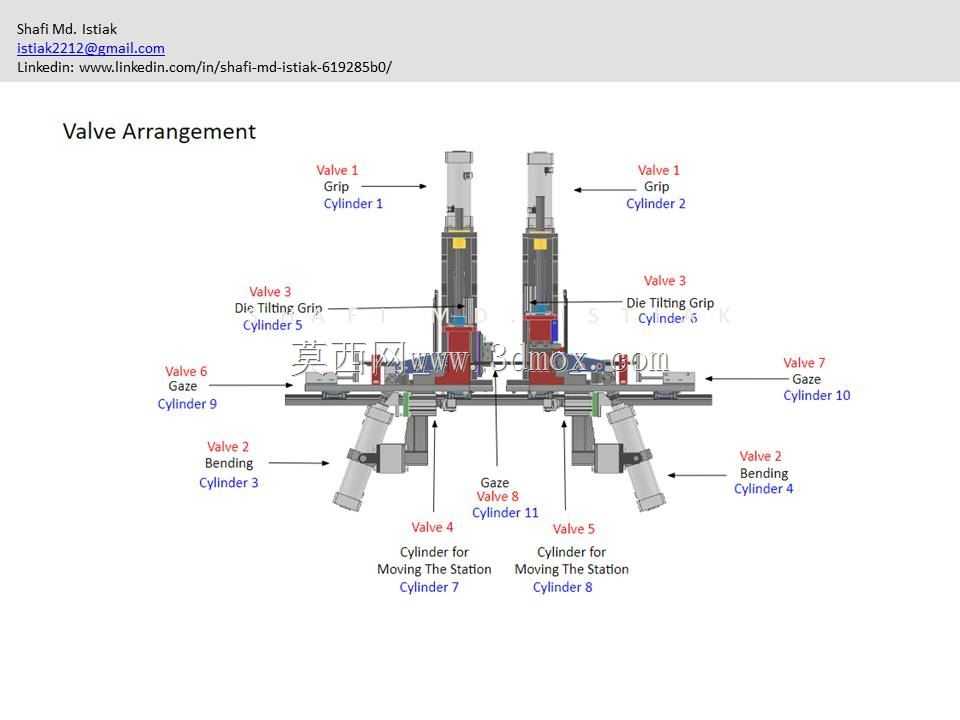

　　驱动系统全部采用气动元件作为动力源，压缩空气接入后通过电磁阀组控制各气缸的动作时序，压装气缸负责提供折弯所需的下压力，送料气缸负责工件的工位转移，定位气缸负责加工过程中的工件锁紧，整套气路布局在台面板下方，走线整齐便于后期维护检修。设备配置的传感检测单元可实时监测各气缸的到位状态，只有当工件定位到位、压头回到初始位置时，才会触发下一步动作，避免误动作造成的工件报废或设备损坏。

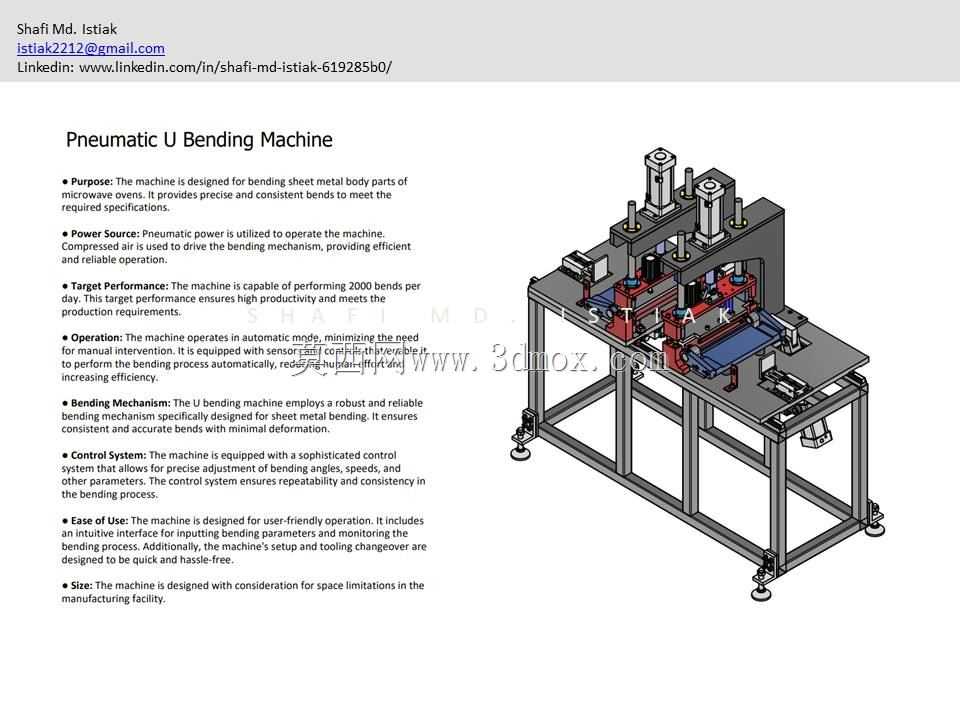

　　控制系统采用逻辑时序控制，可根据加工需求调整折弯保压时间、送料行程参数，适配同系列不同尺寸的U型钣金件加工，换型时仅需更换对应规格的折弯模具，调整定位挡块的位置即可完成切换，单次换型耗时控制在半小时以内，适配多品种小批量的加工需求。操作界面设置在设备侧方，所有动作按钮与状态指示灯集中布置，操作人员经过简单培训即可上手操作，设备运行过程中无需人工持续干预，单班次可完成两千次以上的折弯作业，加工效率远高于人工手动折弯的作业模式。

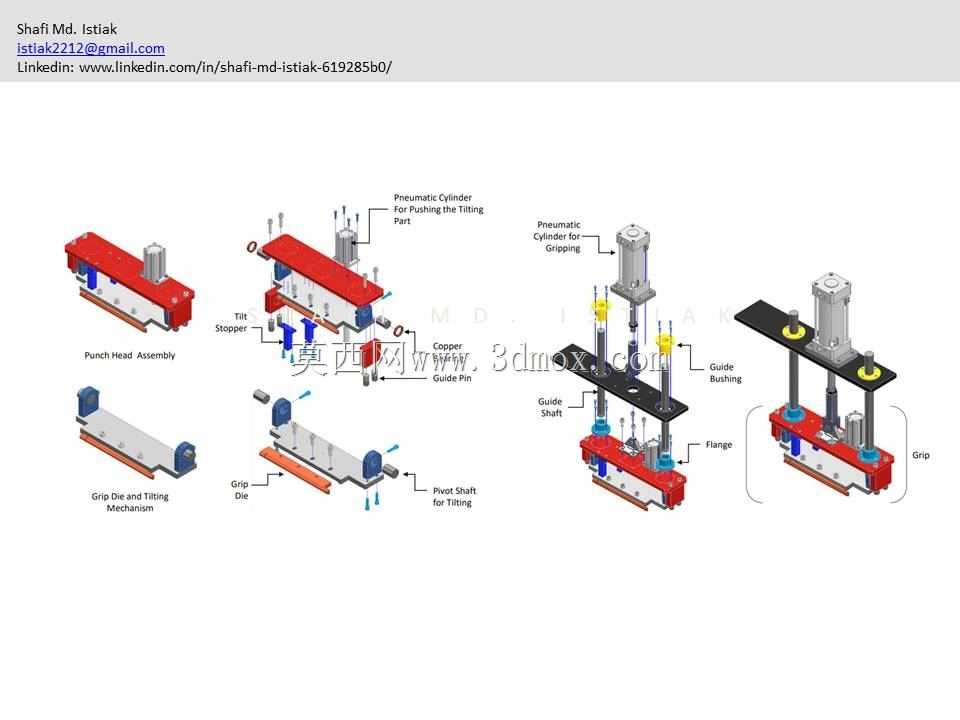

　　从结构设计层面来看，设备的受力机架部分采用加厚钢板焊接加工，焊后经过时效处理消除内应力，避免长期受力出现机架变形影响折弯精度；所有导向部位采用直线轴承配套光轴的导向结构，保证压头上下运行的同轴度，避免偏载造成的模具磨损；折弯模具采用合金工具钢加工，表面经过淬火处理提升耐磨性，长期使用后仅需更换模具即可恢复加工精度，降低设备的长期使用成本。设备的安全防护方面，在折弯作业区域设置有安全光栅，操作人员肢体误入作业区域时设备会立即停止动作，避免安全事故发生。
