手动复苏器结构拆解三维设计模型

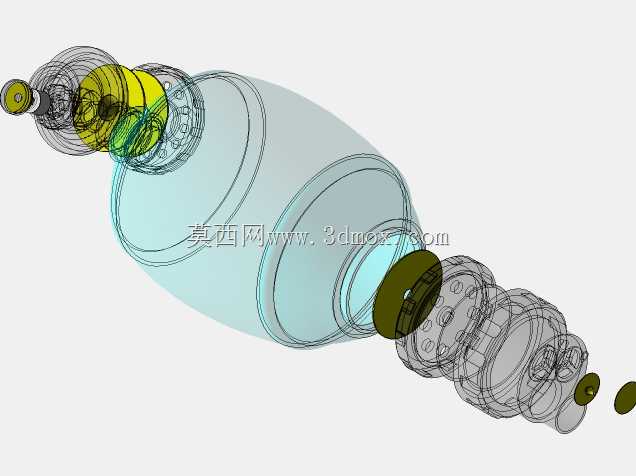

　　在院前急救、临床转运、基层医疗应急场景中，手动复苏器是无需外接电源即可快速开展人工通气支持的核心急救器械，其结构可靠性直接关系到通气操作的有效性与患者安全，本次拆解式三维结构模型完整还原了该类器械的全部装配层级，可作为结构设计人员理解同类产品工作逻辑、开展优化设计的直观参考。从实际使用场景出发，该类设备需要满足单人手持操作的人机要求，同时要兼顾不同使用场景下的气密性、结构强度与拆装便利性，模型中清晰呈现了各部件的装配关系，核心的弹性气囊采用半透明结构示意，可直观看到气囊腔体的容积边界，该部分是实现手动挤压送气、松开复位进气的核心功能载体，其壁厚设计需要兼顾挤压时的形变柔顺性与复位时的回弹速度，避免出现挤压费力、

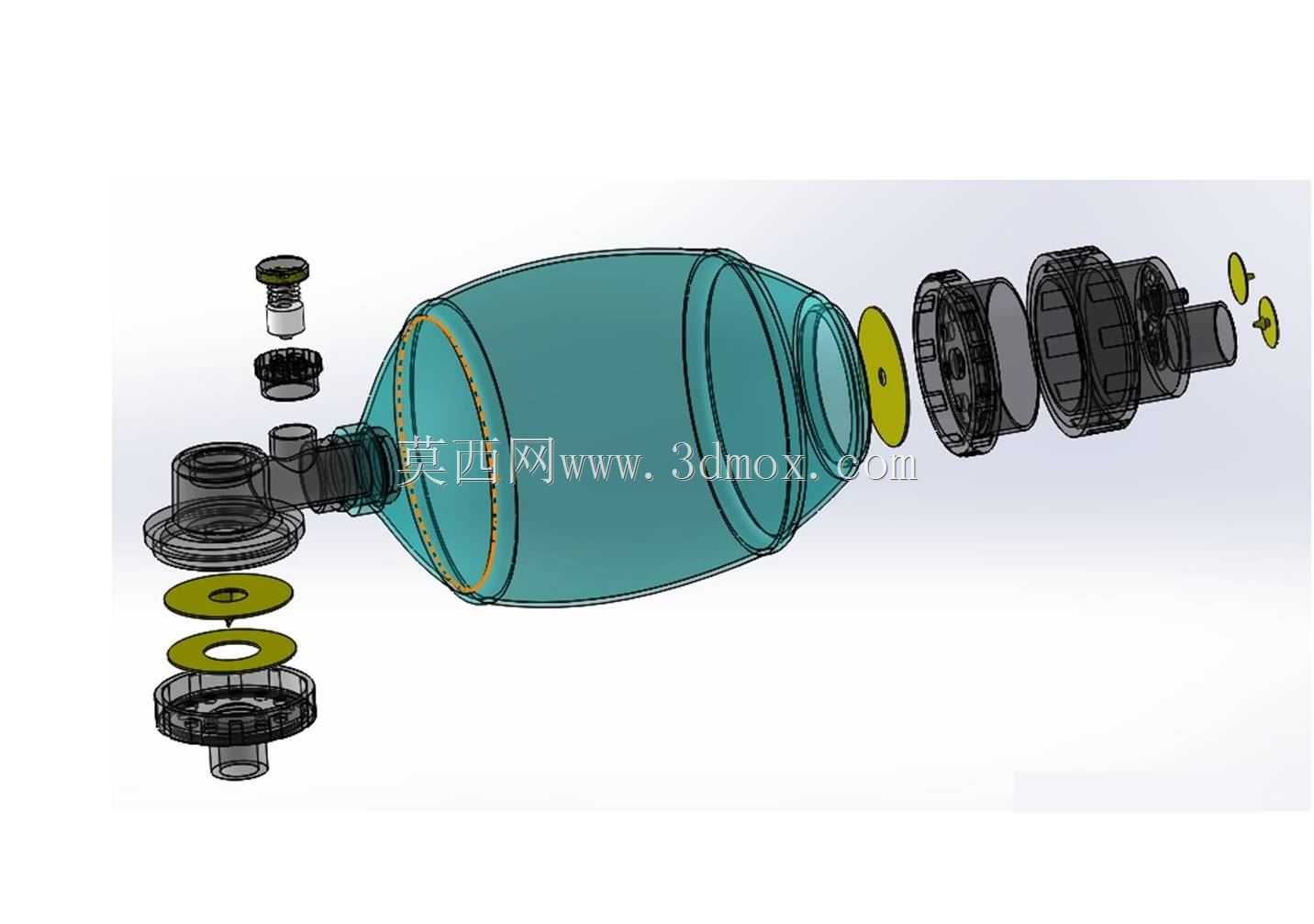

　　复位滞后导致的通气量不足问题。模型中拆解展示的多组阀片结构，是实现单向通气逻辑的关键部件，进气端阀片在气囊复位时开启，引入外界空气或外接氧源气体，送气时阀片闭合避免气体回流；患者端阀片则在挤压气囊时开启，将气体送入患者呼吸道，松开时闭合，避免患者呼出气体进入气囊腔体，不同位置的阀片采用不同的厚度与直径设计，匹配不同通路的气流阻力要求，避免出现阀片卡滞、漏气导致的通气失效。两端的接口结构采用标准医疗接口尺寸，可适配常规的呼吸面罩、气管插管接头等通用配件，接口处的密封结构采用台阶式配合加密封垫的设计，可在反复插拔、频繁晃动的使用场景下保持稳定的气密性，不会因为操作中的拉扯出现漏气问题。端部的调压与泄压结构在模型中也做了完整拆解，

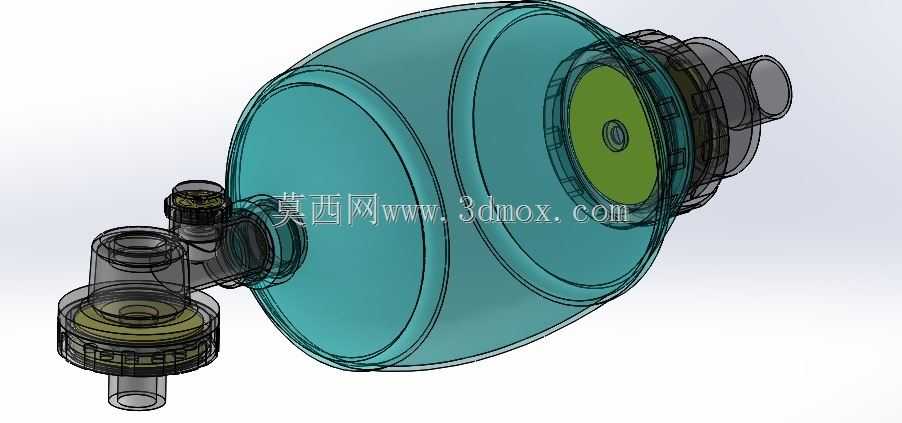

　　该部分用于控制送气压力上限，避免手动挤压力度过大导致患者气道压过高造成损伤，其弹簧预紧力与泄压阀瓣的配合精度，直接决定了泄压阈值的准确性，设计中需要兼顾泄压响应速度与闭合密封性，避免正常送气时出现异常泄气。从安装边界来看，整体结构装配完成后为轴向贯通的类柱形结构，最大径向尺寸集中在中部气囊位置，适配成人单手握持的围度范围，两端接口的伸出长度控制在合理范围，避免操作时与面罩、管路等配件产生干涉，各部件之间采用卡扣加旋转锁紧的连接方式，无需专用工具即可完成快速拆装，方便使用后的清洁、消毒与易损件更换。模型中呈现的各密封垫片、阀片均为易损耗材，其安装位置的定位结构设计有防呆特征，可避免更换配件时出现装反、错位的问题，

　　即使是缺乏专业维修经验的一线医护人员，也能快速完成配件更换操作。从结构设计思路来看，该类产品的核心设计逻辑是在满足通气功能的前提下尽可能简化结构层级，减少不必要的活动部件，降低故障概率，所有与气体接触的部件均采用圆滑过渡的流道设计，避免出现气流死角导致的污染物残留，同时减少气流阻力，提升送气过程的顺畅度。需要说明的是，该模型的尺寸标注仅用于展示结构装配关系，不可直接作为量产开模的尺寸依据，实际产品开发需要结合医用材料的性能参数、相关医疗行业标准的要求，对各部件的壁厚、配合公差、材料选型做针对性的验证与调整，尤其是阀片的材料选择、密封结构的压缩量设计，需要通过大量的气密性测试、疲劳测试、通气性能测试来确定最终参数。对于三维建模从业者而言，通过该拆解模型可以清晰理解手动复苏器从进气、送气到泄压的完整气路逻辑，掌握弹性气囊、单向阀组、标准接口、泄压机构的典型结构设计方式，为同类急救呼吸类器械的结构设计提供可参考的装配逻辑与结构布局思路，也可作为机械结构教学中讲解单向阀应用、弹性体结构设计、医疗设备人机设计的直观演示案例。
