飞翼布局无人飞行器三维结构设计

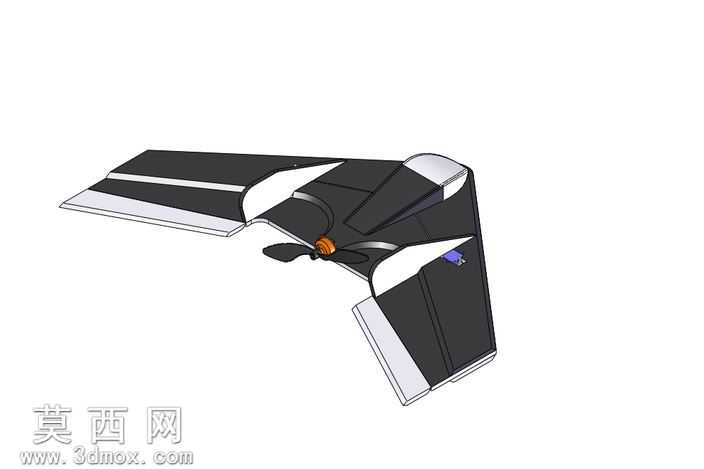

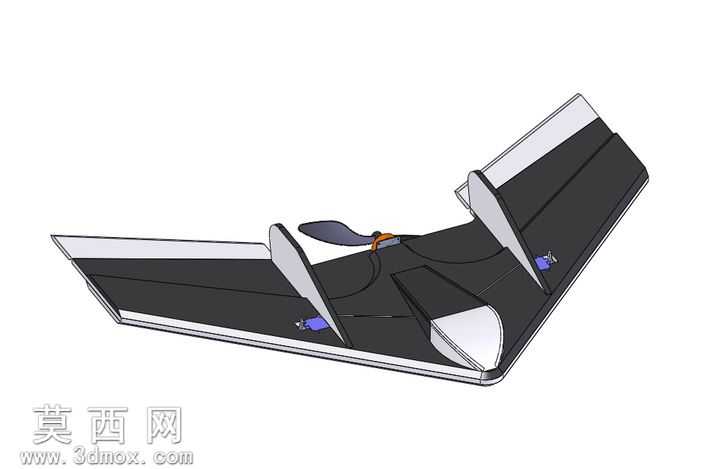

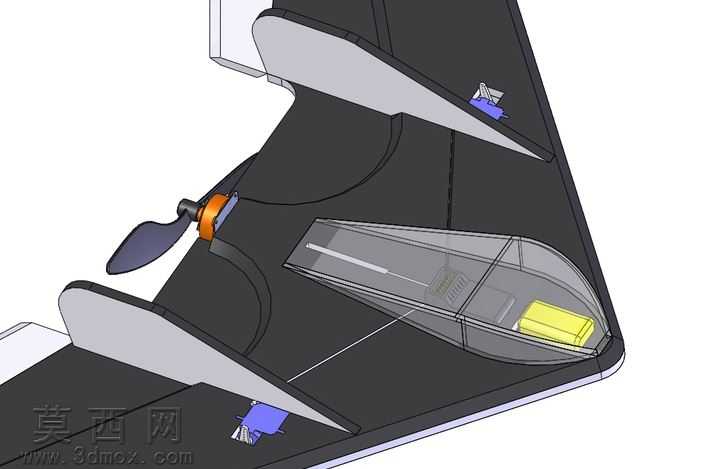

本作品为飞翼布局无人飞行器的三维建模设计，整体采用无尾翼身融合的经典飞翼构型，在三维建模过程中首先以翼型曲线为基础搭建整体气动外形骨架，通过多截面曲面放样生成顺滑的翼身融合曲面，保证整机气动外形的连续性，避免曲面出现突兀折角破坏气动效率。建模阶段对机翼的后掠角度、翼尖小翼的上反角度进行了参数化约束，可根据气动仿真结果快速调整外形参数，机身中部预留了动力舱、航电设备舱的安装空间，对舵面的转动铰接结构做了独立的零件拆分，清晰展示了升降副翼的安装位置与转动间隙，还原了真实飞翼飞行器的操纵面结构设计。材质渲染阶段，机翼主体采用哑光黑色复合蒙皮材质，模拟碳纤维复合材料的表面质感，翼面操纵舵面采用浅灰色硬质航空塑料材质区分，动力螺旋桨采用半透明哑光材质模拟尼龙桨叶的视觉效果，机身表面的电子调速器、接线端子等小零件分别赋予对应金属、塑料材质，还原真实航模部件的材质差异。结构设计上充分考虑了飞翼布局的重心配平要求，将动力单元布置在机身中轴线靠后位置，电池舱预留位置靠近整机重心点，避免飞行过程中出现重心偏移影响操纵稳定性，翼尖的垂直安定小翼做了加厚处理，保证结构强度的同时提升航向稳定性，整机布线通道在模型中做了隐性预留，可直观看到线路从电调连接到舵机、动力电机的走向。设计思路围绕小型无人飞翼的实用化需求展开，摒弃了多余的装饰性结构，所有曲面与结构均服务于气动效率与结构强度，模型各零件间的装配关系清晰，无干涉错位问题，可直接用于3D打印验证、气动仿真分析或者航模制作参考，完整还原了钢筋混凝土飞翼航模的整体结构与外形特征，兼顾了设计的合理性与视觉呈现的真实感。
