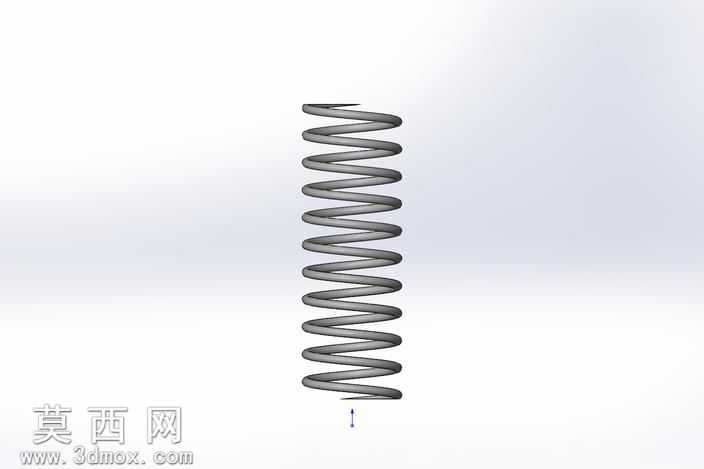

两端闭合式162A型压缩弹簧三维设计

本作品为一款两端闭合式压缩弹簧的三维参数化建模成果，建模过程依托三维机械设计软件完成，全程遵循机械弹簧设计规范与尺寸参数要求，精准还原了该款压缩弹簧的结构特征与性能参数。建模初期首先梳理该弹簧的核心设计参数：自由长度为1.000英寸，对应负载4.98磅，总有效圈数为12圈，弹簧外径为0.218英寸，弹簧常数为10.73磅每英寸，钢丝直径为0.28英寸，钢丝材质为钢材，产品整体重量为0.0015磅，端部采用不磨平的闭合端结构，两端无并紧磨平处理，适配常规安装场景的使用需求。建模阶段采用螺旋扫描特征作为核心建模逻辑，首先绘制弹簧的中心轴线作为螺旋线的放置参考，根据自由长度、外径、圈数参数精准生成螺旋扫引轨迹，螺旋线的螺距参数根据总圈数与自由长度计算得出，保证螺旋升角均匀一致，避免出现圈距不均的建模误差；随后绘制钢丝截面的圆形草图，将截面沿螺旋轨迹进行扫描生成弹簧的主体螺旋结构，针对两端的闭合端结构，单独对端部两圈的螺旋轨迹进行调整，将端部圈距逐步收窄至零，使端部簧圈紧密贴合，实现闭合端的结构特征，保证端部支撑面的平整性符合设计要求。材质与渲染阶段，针对弹簧的钢材材质进行参数调整，赋予模型高反光的金属材质属性，调整金属粗糙度、反射率参数还原冷轧弹簧钢的表面质感，添加柔和的环境光与定向光源，突出弹簧螺旋曲面的光影过渡效果，清晰展现每一圈簧丝的轮廓与螺旋走向，渲染过程中避免过度曝光，保证金属材质的厚重感与真实感。结构校验阶段，对模型的关键尺寸进行逐一测量核对，确认钢丝直径、弹簧外径、自由长度、有效圈数均与设计参数一致，检查端部闭合结构的过渡是否顺滑，无特征断裂、曲面扭曲等建模缺陷，保证模型可直接用于后续的装配模拟、力学仿真或者工程出图场景。整体设计思路围绕参数化可调的原则展开，建模过程中保留所有特征的参数关联，后续可通过修改螺距、圈数、钢丝直径、外径等参数快速生成不同规格的压缩弹簧模型，大幅提升同类弹性元件的建模效率，模型结构严谨，尺寸精准，完全符合机械行业对压缩弹簧三维模型的使用要求，可应用于机械产品装配、弹性机构仿真、教学演示等多个场景。
