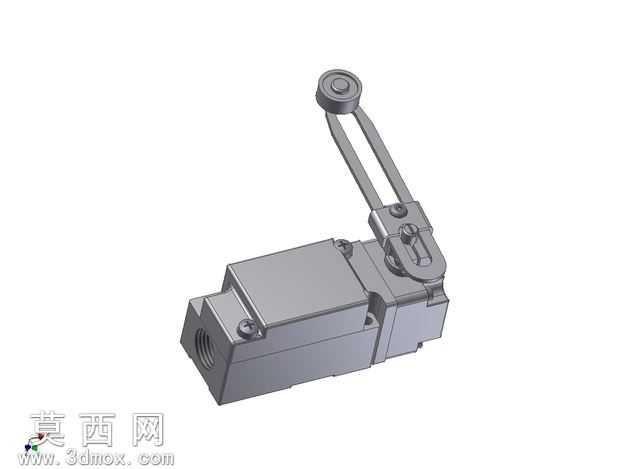

卡特勒E50滚轮摆臂式极限开关组件

本作品为滚轮摆臂式极限开关组件的三维建模成果，建模过程严格遵循工业电气元件的实际尺寸比例与装配逻辑，完整还原了该类限位开关的全部结构细节。建模初期先梳理开关的整体功能架构，将组件拆分为主体壳体、摆臂触发机构、滚轮触头、接线端口、内部安装基座五大核心模块，按照从整体到局部的顺序逐步搭建特征：首先通过拉伸、切除命令构建开关的金属主体壳体，还原壳体侧面的螺纹接线孔、端盖的螺丝安装位、壳体表面的定位凸台等细节，确保壳体的防护结构特征完全符合工业开关的设计规范；随后搭建摆臂触发机构，通过旋转、扫描命令制作摆臂的金属连杆结构，还原摆臂与主体连接的转轴铰接结构，精准控制摆臂的摆动角度范围，匹配实际产品的触发行程参数；之后制作端部的滚轮触头，还原滚轮的转动副结构、滚轮的防滑外圈细节，确保触头的接触触发逻辑符合实际使用需求；最后完成端盖固定螺丝、接线端口内的螺纹结构、壳体表面的标识凹槽等细小特征的制作，所有零件之间的装配间隙、配合公差都按照实际工业产品的装配要求进行设置，不存在特征干涉、配合错位的问题。材质渲染阶段，针对不同部件的实际材质赋予对应属性：主体壳体采用铸铝合金材质，调整金属粗糙度、反光度参数还原压铸壳体的哑光金属质感；摆臂、滚轮支架采用冷轧钢材质，添加轻微的金属拉丝纹理还原冲压件的表面特征；滚轮采用耐磨工程塑料材质，调整漫反射参数呈现硬质塑料的哑光质感；固定螺丝采用镀锌钢材材质，添加微弱的镀层反光效果；接线端口内部的导电部位赋予铜质金属材质，还原金属铜的暖调反光特性。整体渲染采用柔和的工业产品展示光源，通过多组面光消除模型表面的死黑区域，清晰呈现各部件的结构轮廓与材质差异，同时保留适当的阴影增强模型的立体感。结构设计上完整还原了该类极限开关的触发逻辑：当设备运动部件触碰端部滚轮时，摆臂绕转轴转动触发内部的微动开关机构，实现电路的通断控制，模型中摆臂的转动行程、复位结构的预留位置都与实际产品一致，可直接用于工业设备的布局装配校验、电气系统的虚拟调试场景，也可作为电气元件教学演示的三维素材使用。
