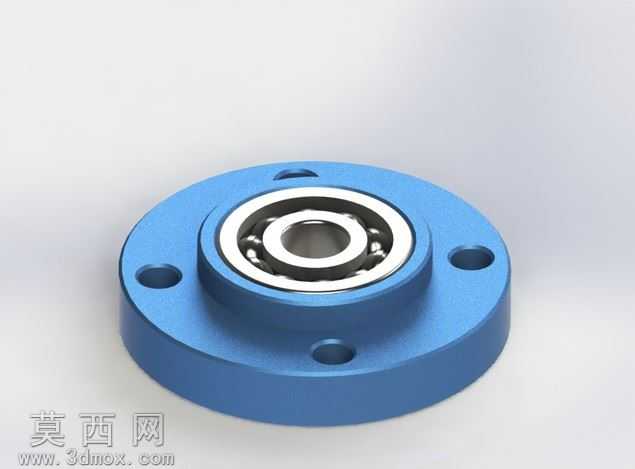

带法兰安装座的嵌入式滚珠轴承单元

本模型为带圆形法兰安装座的一体式滚珠轴承单元，建模过程以参数化设计思路为核心，首先绘制法兰底座的截面轮廓，通过拉伸特征生成带均匀厚度的圆形法兰基体，在法兰盘上均匀排布三个沉头安装孔，孔位采用圆周阵列方式生成，保证安装受力的均匀性，同时在法兰中心位置拉伸生成凸起的轴承定位凸台，凸台内径与轴承外圈尺寸做过盈配合的公差预留，确保轴承装配后的同轴度精度。轴承部分单独建模，先绘制轴承内圈、外圈的回转截面，通过旋转特征生成内外圈基体，之后绘制单个滚珠的球形实体，通过圆周阵列生成整圈滚珠结构，再添加保持架的薄壁环形结构，对保持架做兜孔特征处理，让每个滚珠对应独立的限位兜位，还原真实轴承的滚动支撑结构。材质设置上，法兰安装座赋予蓝色阳极氧化铝材质，调整材质的金属粗糙度、反光度参数，模拟硬质铝合金表面的细腻哑光金属质感，同时添加轻微的倒角边缘高光，还原机加工零件的边缘处理效果；轴承内外圈采用高碳铬轴承钢材质，调高材质的镜面反射参数，模拟轴承钢淬火后的光亮金属表面，滚珠设置为抛光轴承钢材质，添加高反光的镜面效果，保持架采用冷轧钢板冲压材质，设置略低的反光度体现冲压件的表面质感。渲染阶段采用三点布光方案，主光源从斜上方45度投射，打出零件的主体明暗层次，辅助光源从两侧补光消除暗部死黑，轮廓光从后方勾勒法兰与轴承的边缘轮廓，避免零件与背景融合，背景采用浅灰色渐变背景，突出零件本身的结构细节。结构设计上，该轴承单元采用法兰式安装结构，无需额外设计轴承座，可直接通过三个安装孔固定在设备安装面板上，中心轴承可支撑旋转轴做回转运动，凸起的定位凸台既可以对轴承外圈做轴向限位，也能在安装时起到定位导向作用，法兰盘的厚度经过优化，既保证安装后的结构刚性，也避免整体结构过于厚重，适合小型DIY数控设备、轻型传动机构的旋转支撑场景使用，模型各零件之间保留了合理的装配间隙，可直接用于装配模拟、工程出图或者3D打印验证。
