车辆底盘框架结构三维设计作品

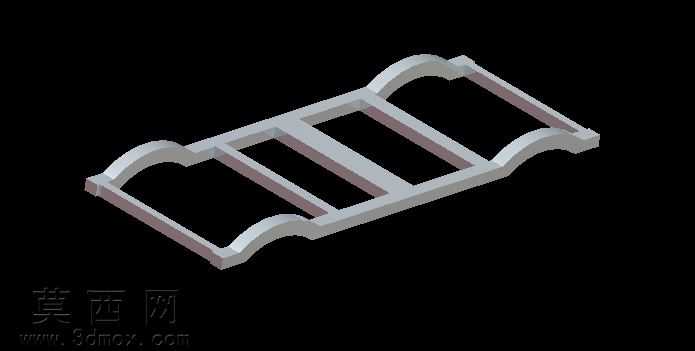

本作品为车辆底盘承载框架的三维结构设计，建模过程依托三维参数化设计软件完成，整体采用自底向上的建模思路，先完成单体构件的轮廓绘制，再通过装配约束完成整体框架的拼接组合。建模阶段首先绘制框架的纵向主梁轮廓，通过拉伸命令生成基础梁体结构，针对梁体两端的弧形过渡造型，采用曲面扫掠结合实体修剪的方式完成造型，保证弧形曲面的顺滑过渡，避免应力集中的结构缺陷。横向分隔梁采用等距阵列的方式排布，通过布尔合并命令与纵向主梁形成一体化实体结构，每道横向梁的截面尺寸保持一致，保证整体框架的受力均匀性。材质设定阶段为框架赋予了哑光银灰色金属材质，模拟铝合金型材的表面质感，调整材质的粗糙度与反射参数，让渲染效果更贴近真实金属构件的视觉表现，渲染背景采用纯黑色设置，突出框架本身的结构轮廓，通过多角度的光源布置，清晰展现框架的镂空结构与边角过渡细节。结构设计上，整体框架采用对称式布局，两端的弧形上翘造型既满足了底盘与车辆前后部构件的装配适配需求，也通过弧形结构提升了框架端部的抗冲击性能，三道横向分隔梁将框架内部分隔为四个独立的安装区域，可用于后续布置动力组件、控制模块、储能单元等车载部件，框架的梁体截面采用矩形空心结构设计，在保证整体结构强度的前提下有效降低构件自重，符合车辆轻量化的设计方向。设计过程中重点考量了框架的装配兼容性，所有梁体的连接位置均做了圆角过渡处理，避免直角连接带来的应力集中问题，同时预留了标准化的安装孔位位置，可适配不同规格的车载部件安装需求，整体结构线条简洁规整，没有冗余的造型设计，完全围绕承载功能与装配需求展开设计，能够为小型车辆的底盘结构设计提供直观的三维参考，也可作为相关结构教学的演示案例使用。
