单缸发动机缸体结构工程设计方案

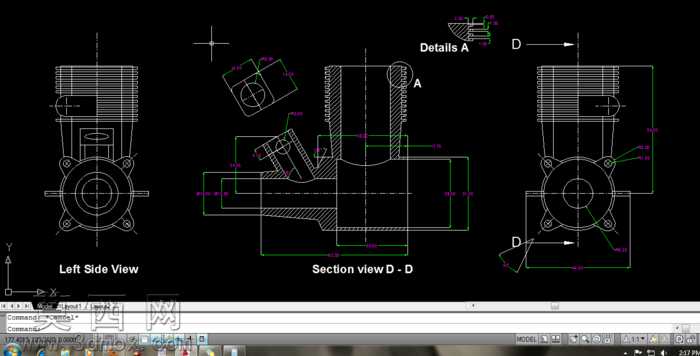

本作品为单缸发动机缸体的结构设计方案，通过多视角工程视图完整呈现缸体的内外构造细节，建模过程严格遵循内燃机缸体的设计规范与机械加工工艺要求，从基础特征搭建开始逐步细化各功能结构。建模初始阶段首先确定缸体的核心基准轴线，以气缸中心轴线、曲轴安装孔轴线、缸体安装贴合面作为三大设计基准，搭建整体的参数化骨架，确保后续所有特征的位置精度与装配匹配度。主体结构建模阶段，首先拉伸生成气缸套的主体腔体，预留出活塞往复运动的精确配合间隙，同时在气缸外壁区域设计出散热鳍片的阵列结构，通过等距阵列与角度约束保证鳍片的均匀分布，满足风冷散热的结构需求；随后构建曲轴箱的容纳腔体，在对应位置加工出曲轴主轴承的安装座孔，保证孔位的同轴度公差符合内燃机装配要求，同时在腔体侧壁设计出加强筋结构，通过筋特征提升缸体整体的结构刚性，降低工作过程中的振动形变。细节结构设计上，在缸体侧部设计出气门安装座与进排气通道的连通结构，通过局部剖面清晰展示气道的走向与安装位的配合尺寸，同时在缸体的安装法兰面预留出螺栓过孔与定位销孔，通过圆周阵列保证孔位的分度精度，满足缸体与其他部件的装配定位需求；在缸体下部设计出润滑油道的连通路径，通过局部放大视图展示油道的孔径与走向，保证润滑系统的油路通畅。视图表达上采用左侧视图与D-D剖面视图结合的方式，左侧视图完整呈现缸体外部的轮廓形态、散热鳍片排布、安装法兰的孔位分布，剖面视图则清晰展示缸体内部的腔体结构、壁厚分布、气门座的安装位置、加强筋的布设形态，同时通过局部放大详图对关键配合部位的尺寸公差与结构细节进行标注，完整传递设计的加工与装配要求。整个设计过程兼顾结构强度、装配工艺性与散热性能，所有结构特征均围绕内燃机的实际工作需求设计，各部位的壁厚过渡均匀，避免应力集中的结构设计，同时预留出后续附件安装的接口位置，可作为单缸内燃机研发、教学演示的参考设计方案，也可用于相关机械结构的原理展示与工艺分析。
