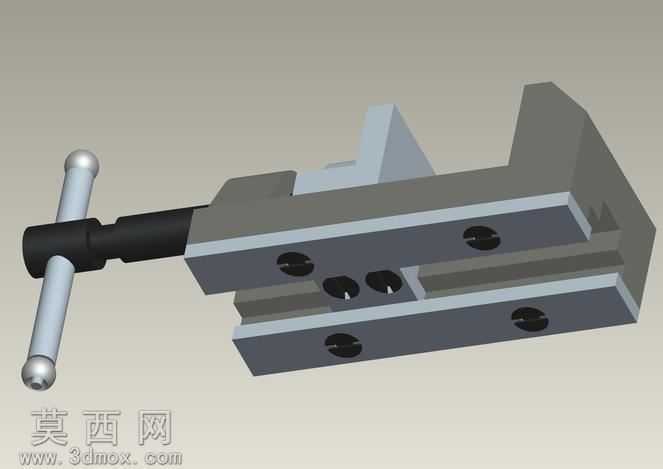

小型手动台虎钳夹持工装三维设计

本作品为小型手动台虎钳的三维装配设计，整体采用自底向上的建模思路完成全零件构建与装配约束，适配Pro/Engineer Wildfire4.0版本的建模环境，可直接用于初学者掌握机械装配建模的基础逻辑。建模过程中首先完成固定钳身的基体绘制，通过拉伸、切除命令构建钳身的导轨槽、安装定位结构与固定钳口的安装位，固定钳身采用灰铸铁材质的渲染设定，表面做哑光磨砂质感处理，还原工业级台虎钳的厚重质感与耐磨属性。活动钳身部分通过拉伸与倒角命令构建与导轨配合的滑动结构，预留丝杠螺母的安装空腔，活动钳口与固定钳口对应设计防滑齿面结构，建模时通过阵列命令生成等距的齿形凸起，渲染时采用淬火钢的金属质感，表面做轻微的氧化发黑处理，体现钳口的高硬度耐磨特性。传动部分为丝杠与转动手柄的组合结构，丝杠采用梯形螺纹建模，通过螺旋扫描命令完成螺纹牙型的构建，与活动钳身内置的螺母形成螺旋传动副，装配时添加螺旋配合约束，可实现转动手柄时活动钳身沿导轨的平稳进给，丝杠表面做镀锌亮面金属渲染，手柄部分采用镀铬光轴搭配两端的球形端头，端头做球面倒角处理，还原手动操作时的顺滑握持手感。整体装配完成后添加全局干涉检查，确认各运动部件无结构冲突，活动钳身的行程范围满足小型零件的夹持需求，导轨配合面添加间隙配合的装配约束，还原真实台虎钳的滑动阻尼感。渲染阶段采用柔和的环境漫反射光源，调整金属材质的反射参数，避免过强的反光遮挡结构细节，最终呈现的模型可清晰展示台虎钳的夹持原理、传动结构与各零件的装配关系，适合机械初学者理解手动夹持工具的结构设计逻辑，掌握基础的零件建模、装配约束与材质渲染的操作方法，可作为机械基础课程的教学演示模型使用。
