桌面四速手动变速器演示教具模型

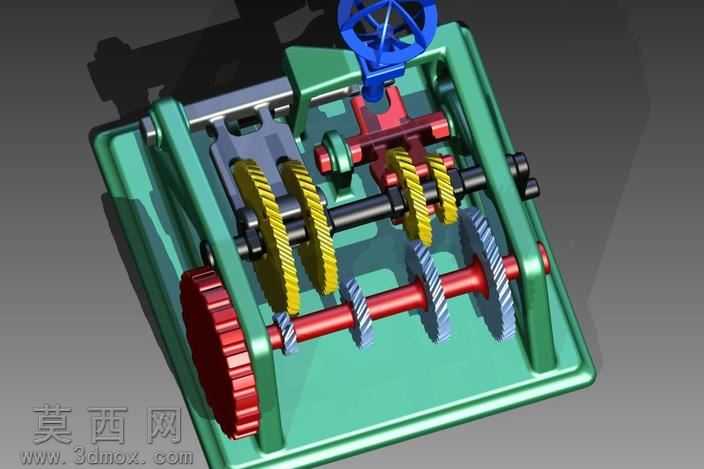

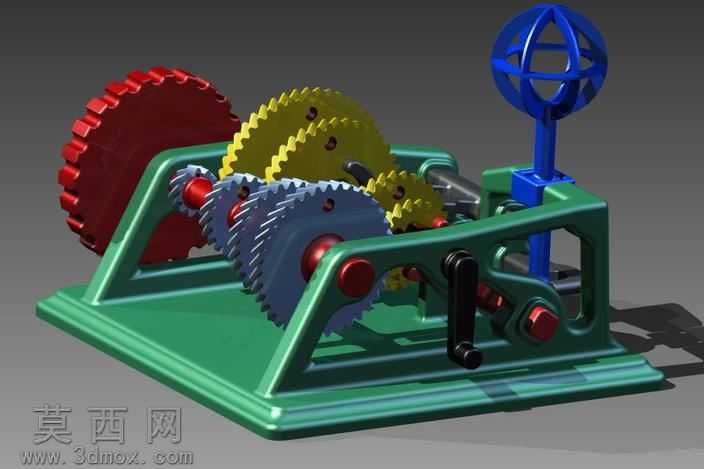

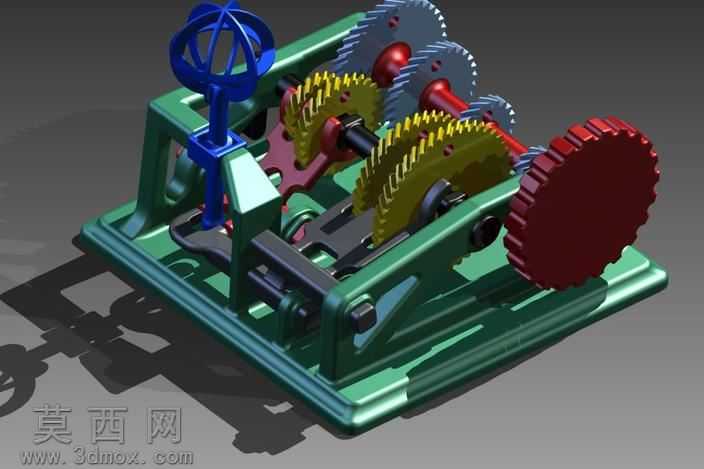

该作品为桌面级四速手动变速器演示模型，采用Autodesk Inventor完成全参数化三维建模，建模过程中严格遵循手动变速器的真实传动逻辑，对每一组啮合齿轮、换挡拨叉、同步构件、输入输出轴、支撑壳体都进行了1:1比例的结构还原，同时针对桌面展示的需求对整体尺寸做了适配性缩小，兼顾结构准确性与摆件的精致感。渲染阶段采用物理级材质系统，为不同功能部件分配差异化材质：支撑底座与壳体采用磨砂质感的墨绿色金属漆材质，还原铸铁壳体的哑光厚重质感；传动齿轮组根据档位差异分别分配亮金色金属材质与灰蓝色钢材材质，清晰区分不同档位的传动齿轮，便于观察传动路径；换挡操纵机构采用亮蓝色烤漆材质，突出操纵部件的视觉辨识度；末端输出大齿轮采用酒红色磨砂金属材质，强化输出端的视觉重点。模型完整还原了四速手动变速器的核心结构：平行布置的输入轴、中间轴与输出轴上装配了对应四个档位的不同齿数齿轮组，换挡拨叉机构与顶部的换挡操纵杆联动，可直观演示不同档位下的齿轮啮合状态，清晰展示手动变速箱通过不同齿数齿轮啮合改变传动比、实现转速与扭矩切换的工作原理。设计思路上摒弃了工业变速器的冗余封闭外壳，采用开放式框架结构，将内部所有传动构件完全外露，无需拆解即可清晰观察每一个齿轮的啮合状态、拨叉的移动轨迹以及动力的传递路径，既可以作为机械原理教学的直观演示教具，也可作为机械爱好者的桌面创意摆件，让观者能够直观理解手动变速器的换挡逻辑与机械传动的核心原理，整体模型装配关系完整，所有运动部件无干涉，可直接用于运动仿真演示，动态展示换挡过程中动力传递路径的切换过程。
