变速箱缸盖自动化装配工作站方案设计

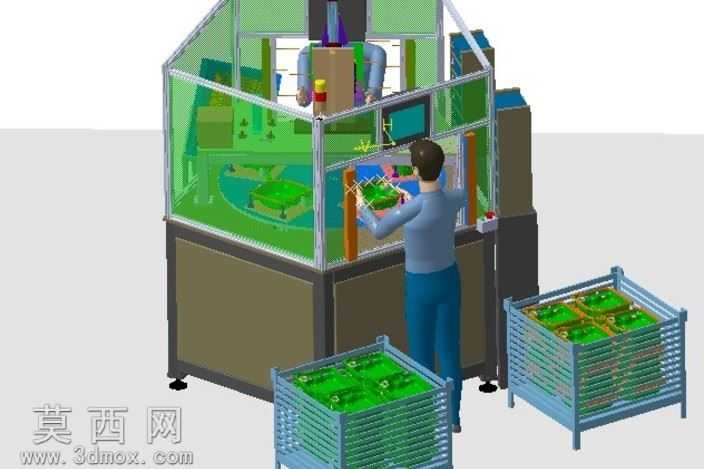

本方案为变速箱缸盖自动化装配工作站的三维设计成果，整体采用封闭防护式作业框架设计，通过三维建模软件完成全结构1:1比例搭建，所有零部件均按照实际生产装配逻辑完成层级装配约束，可直观呈现设备运行时的工位布局与人机协作状态。模型构建过程中，首先完成主体机架的参数化建模，机架底部采用可调式支撑脚座设计，可适配车间不同平整度的地面安装需求，机架下部设置封闭式柜体，用于容纳电气控制元件、气动动力组件与线路排布空间，柜体表面采用哑光金属材质渲染，还原工业钣金件的真实质感。机架上部设置透明安全防护围栏，采用绿色半透明亚克力材质模拟防护玻璃，既能够清晰观察内部装配作业状态，又可隔绝作业过程中的潜在安全风险，防护围栏预留操作开口，搭配安全光栅触发位设计，保障操作人员介入作业时的设备安全停机逻辑。工作站内部设置多工位旋转转盘结构，用于承载待装配的变速箱缸盖工件，转盘上设计有与缸盖外形匹配的定位工装夹具，可实现工件的精准定位与工位快速切换，转盘旁设置装配执行机构安装位，可搭载压装、涂胶、螺丝锁付等不同工艺的执行组件，满足变速箱缸盖装配的多工序集成需求。模型同时还原了人机协作的作业场景，操作人员站立于操作开口处，可完成上下料、异常处理、参数调试等操作，工作站旁配置两个标准金属周转料箱，料箱采用镂空网格结构设计，内部整齐排布待装配或已完成装配的缸盖工件，料箱底部设置叉车适配槽位，可满足物流转运的快速对接需求。渲染阶段对不同材质进行了区分设置：金属结构件采用磨砂金属材质搭配边缘倒角高光处理，透明防护件采用带轻微反光的半透明材质，工件表面采用与实际缸盖一致的金属漆面质感，周转料箱采用蓝色喷塑金属材质，人物模型采用标准作业工装配色，整体渲染效果贴近真实生产车间的设备状态。设计过程中充分考虑了装配作业的动线逻辑，操作人员的操作范围、料箱的摆放位置、设备内部的机构运动行程均经过干涉校验，确保方案落地时无运动碰撞、操作距离不合理等问题，可直接作为变速箱缸盖自动化装配线的方案评审、布局规划参考使用，完整呈现了从工件上料、多工序装配到成品下料的全流程作业布局。
