复古蒸汽牵引动力装置三维结构

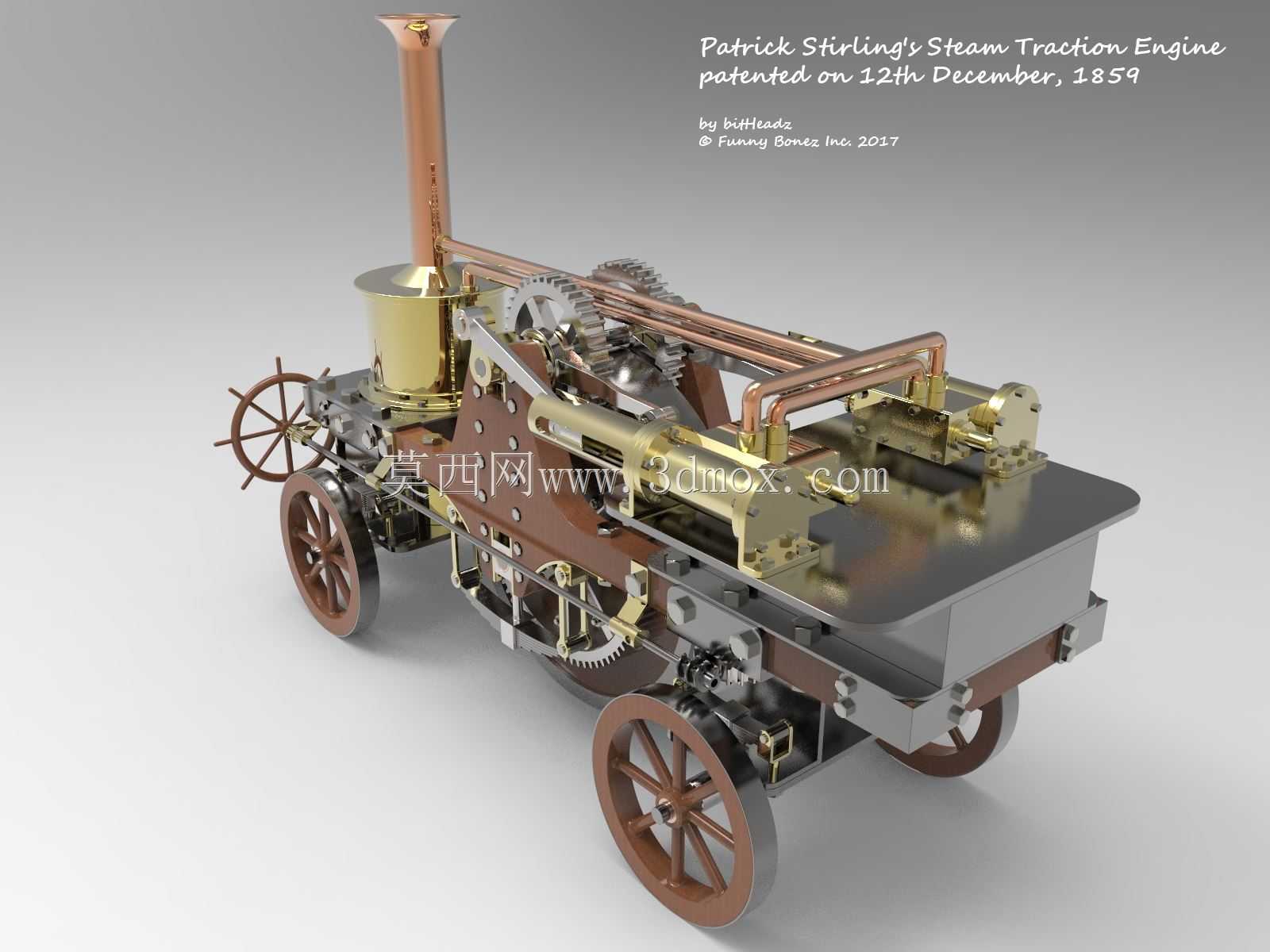

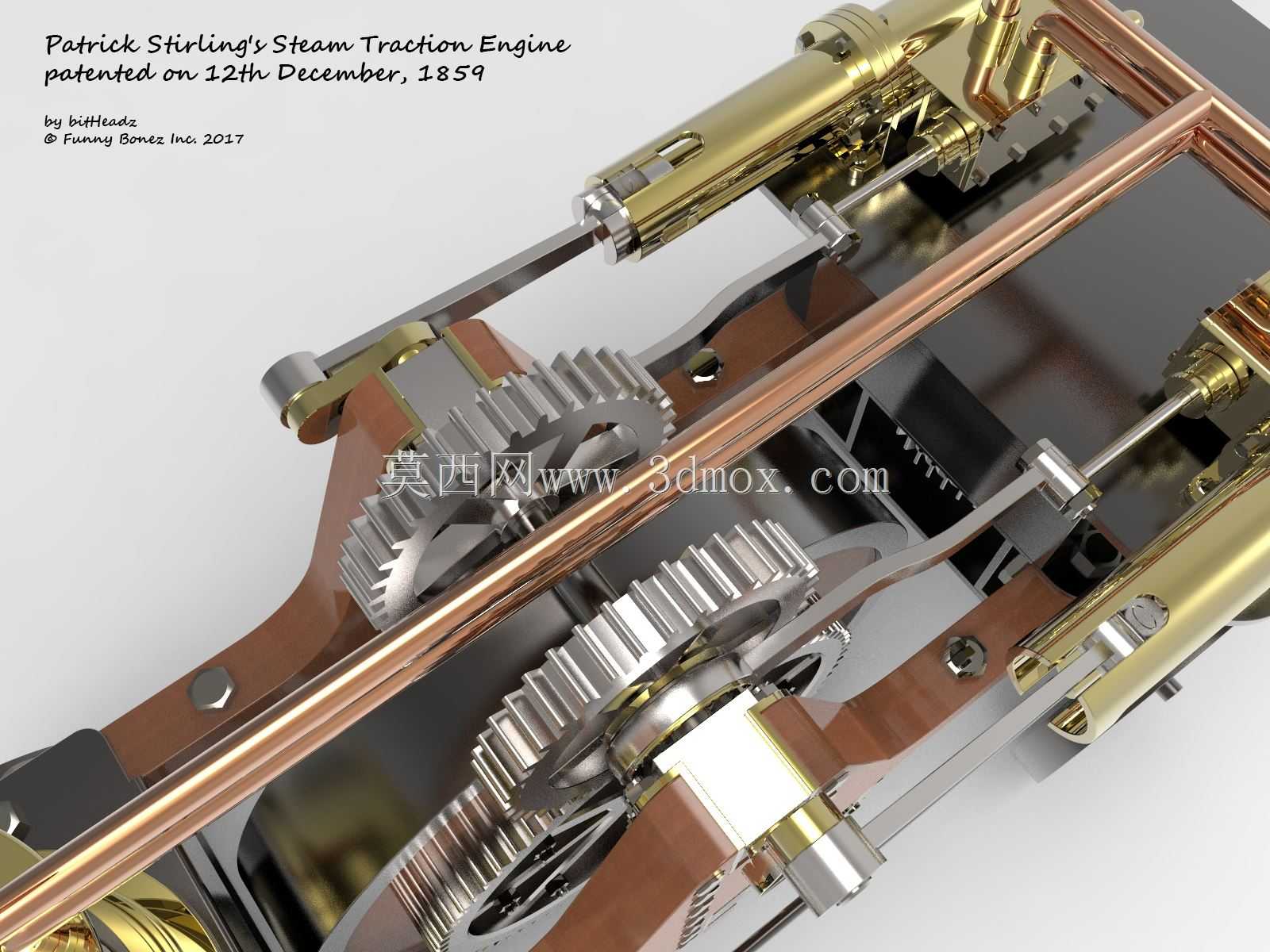

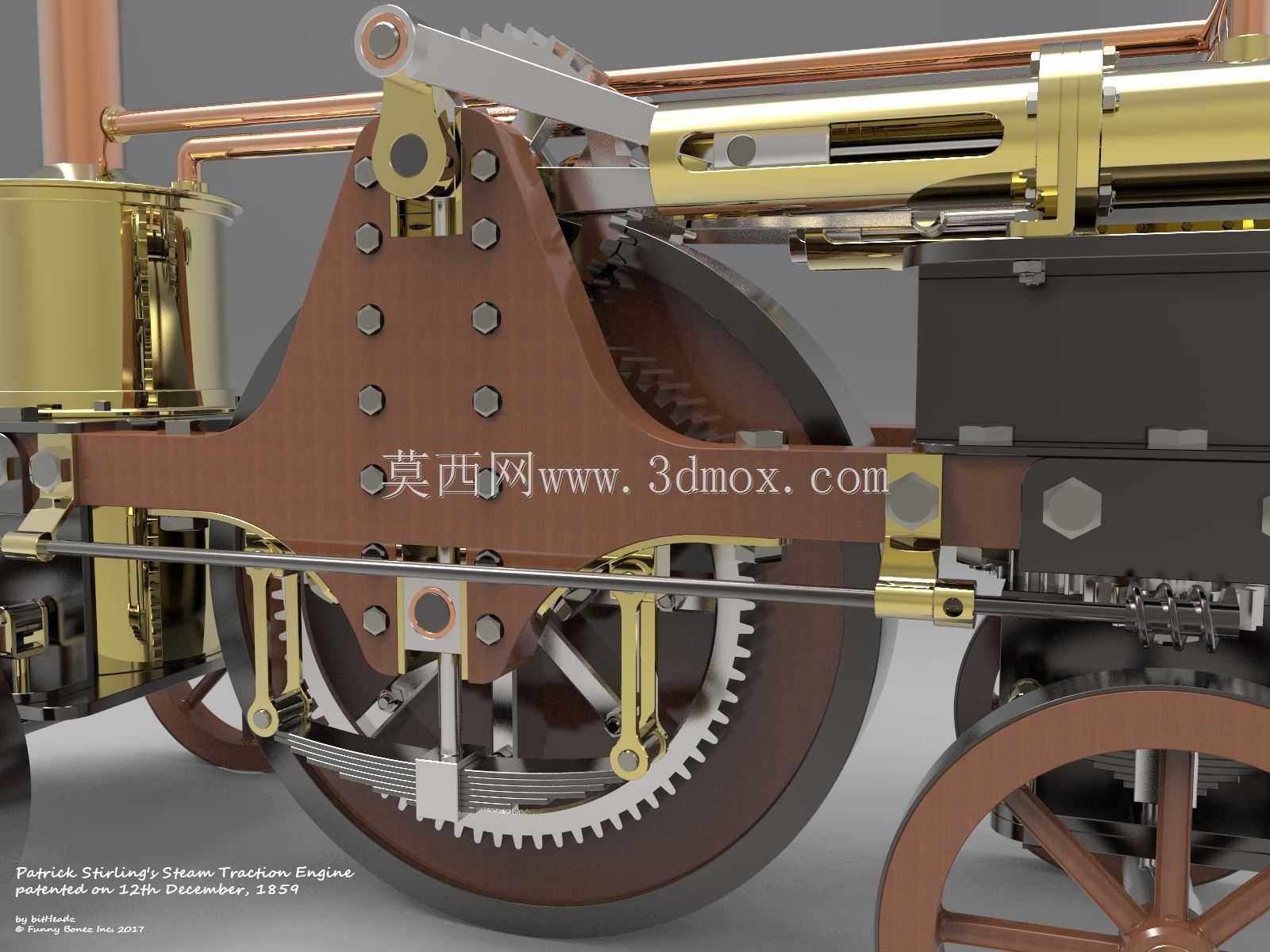

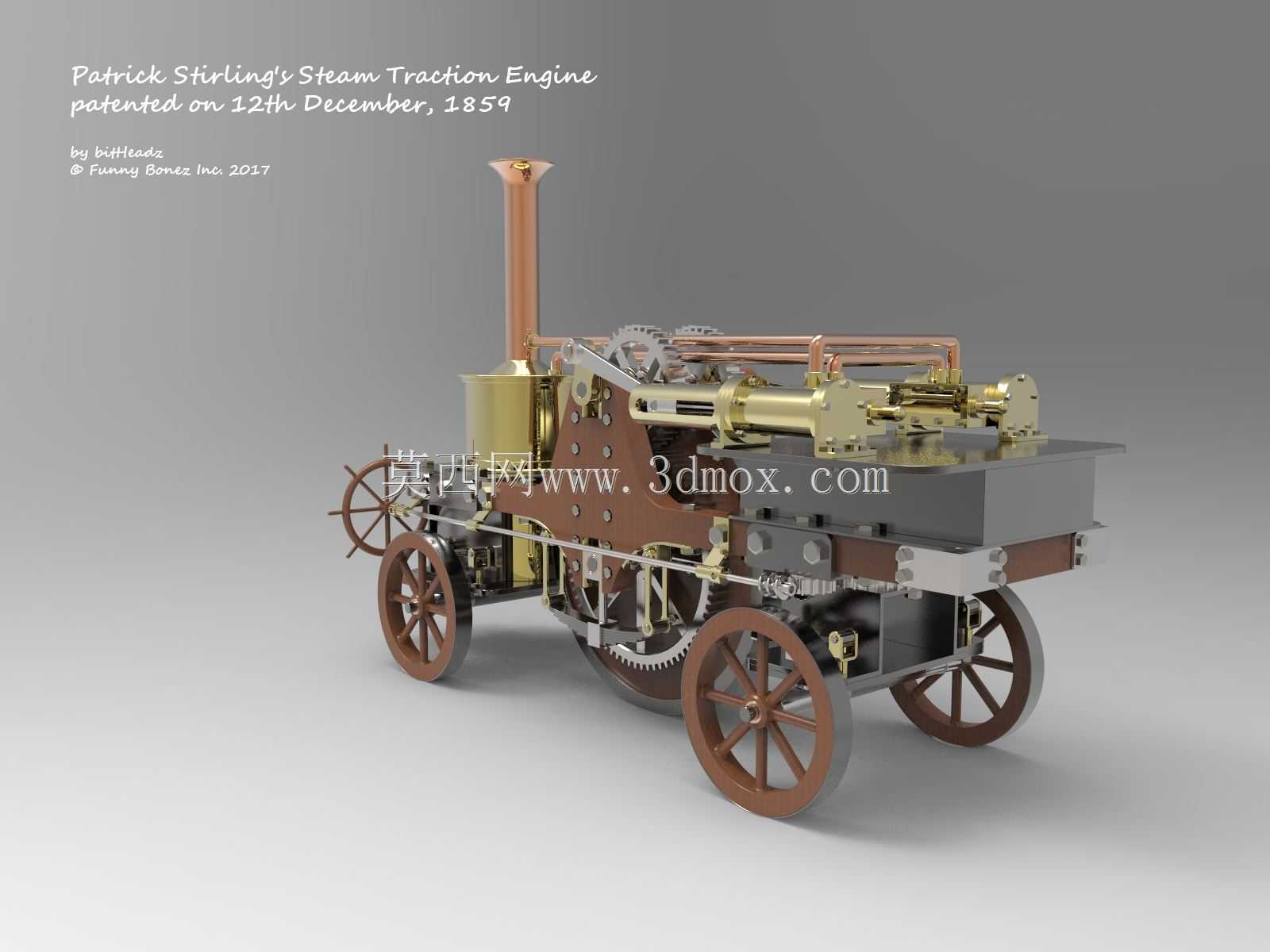

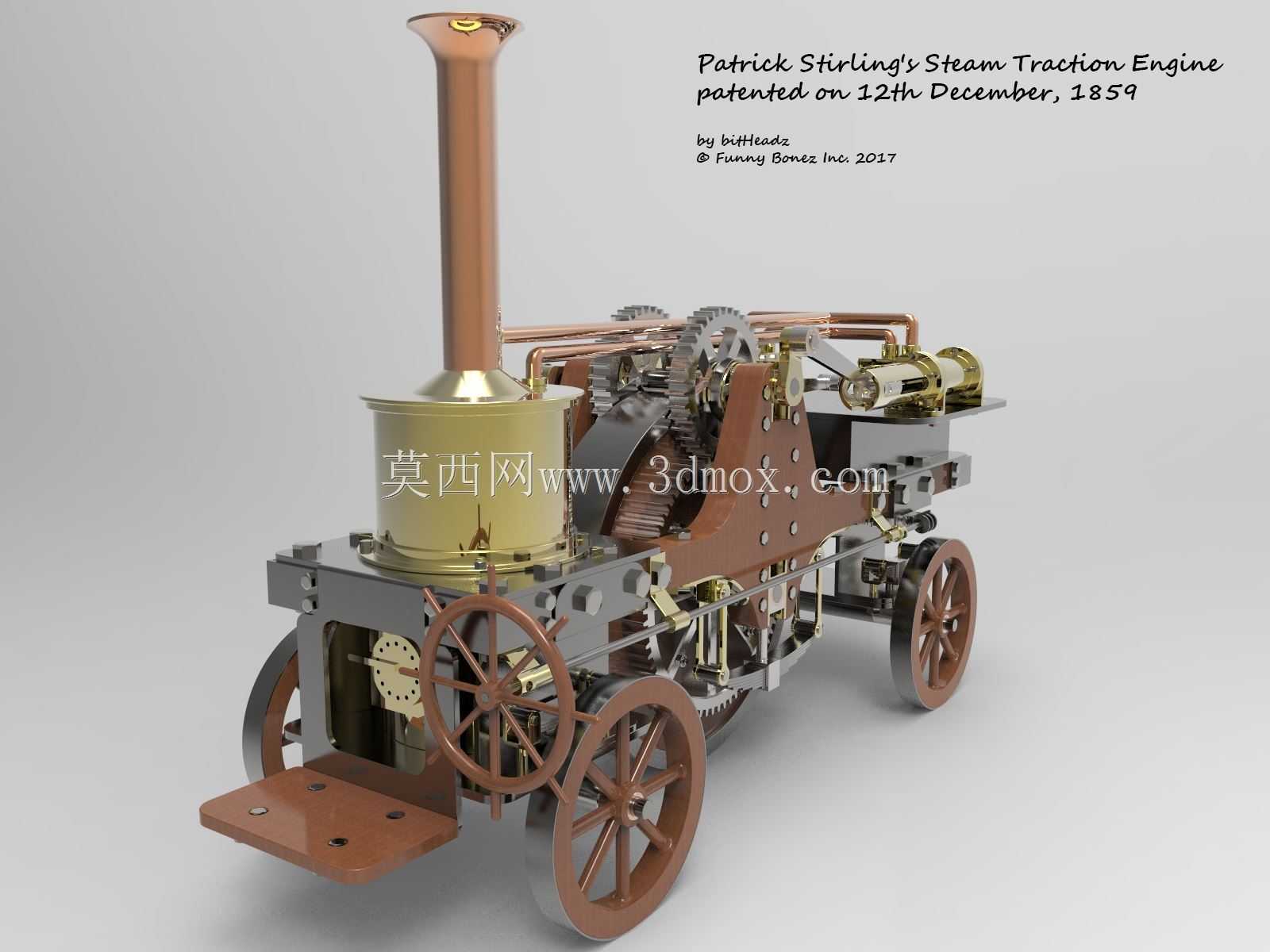

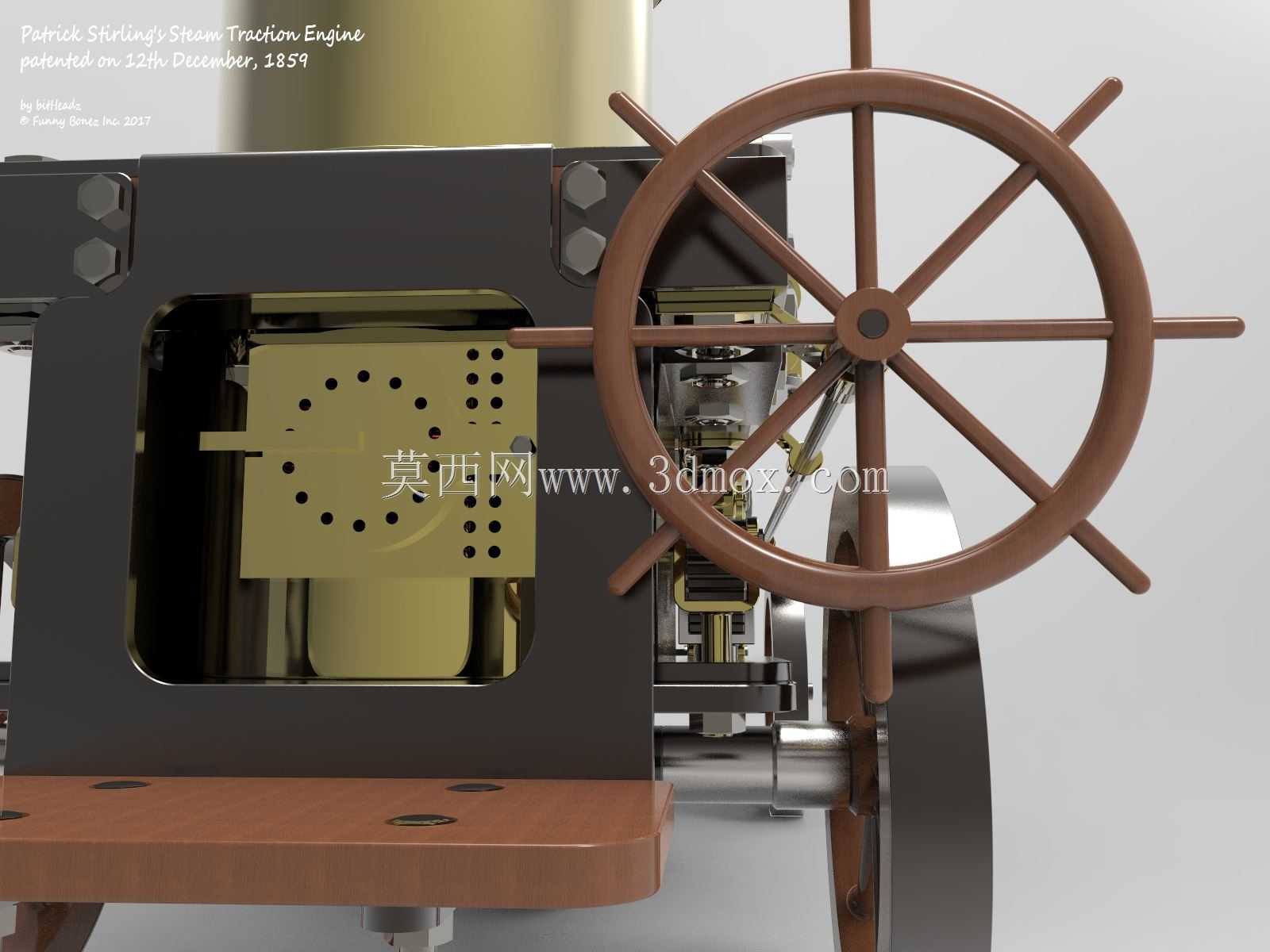

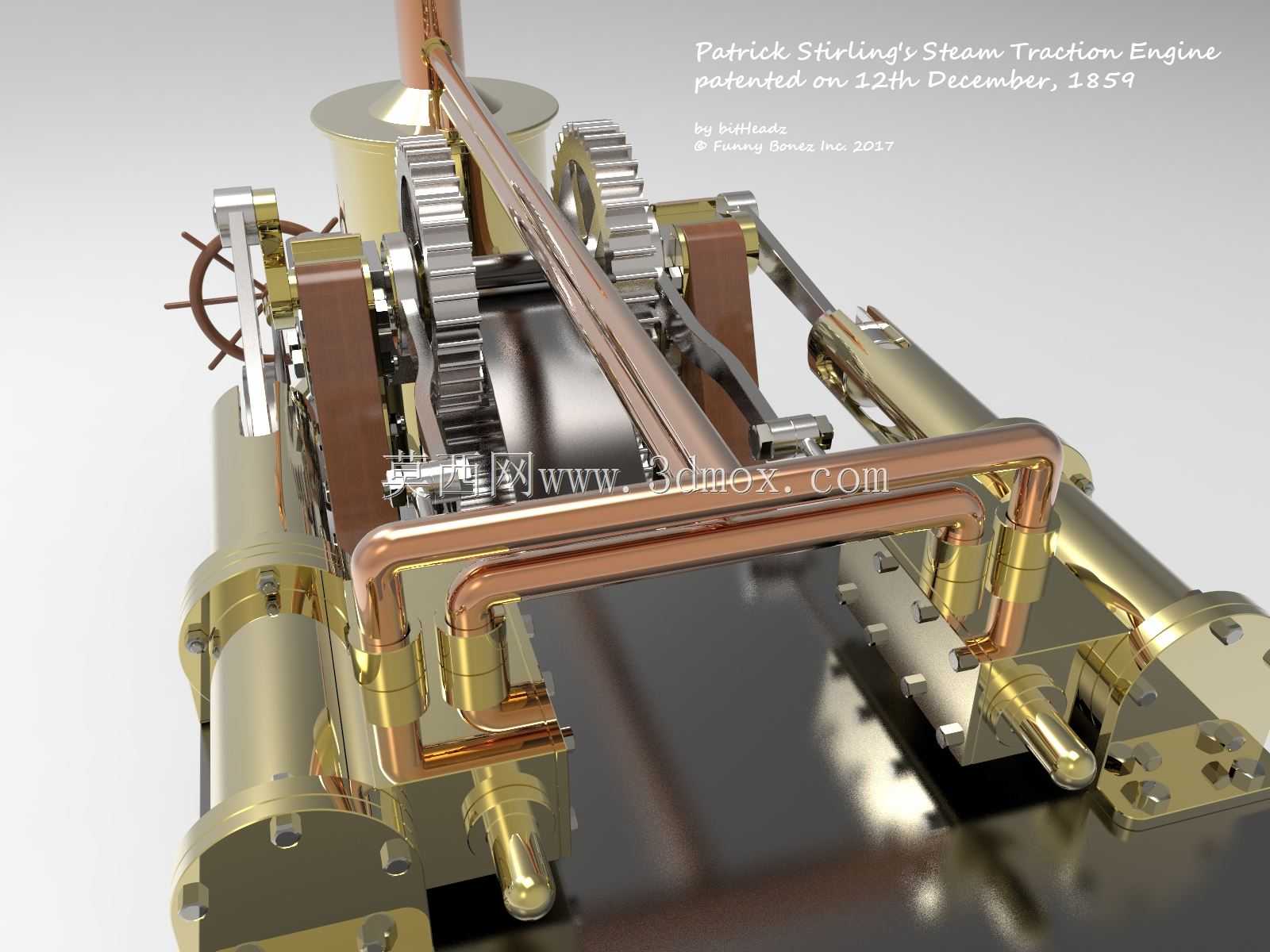

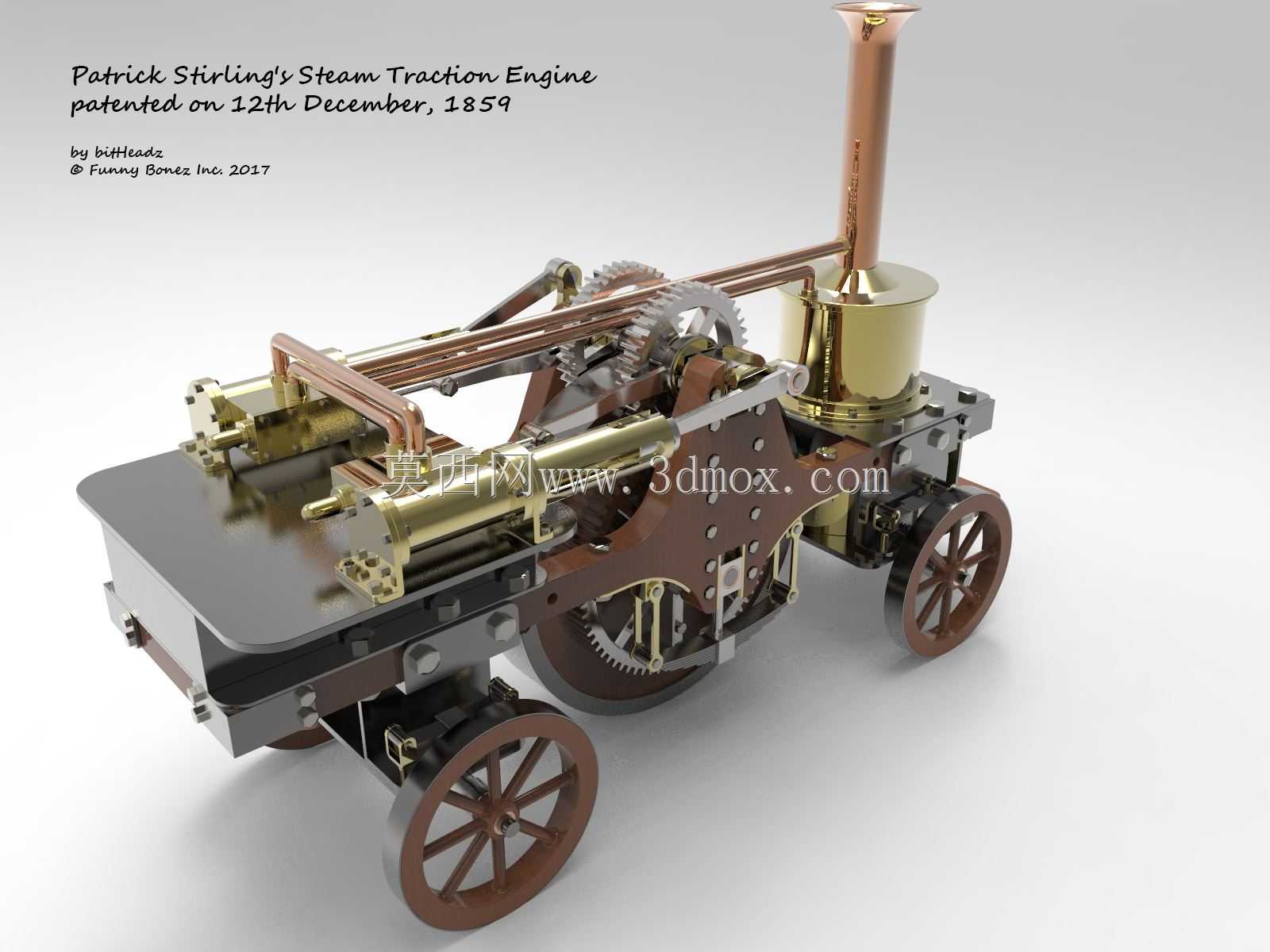

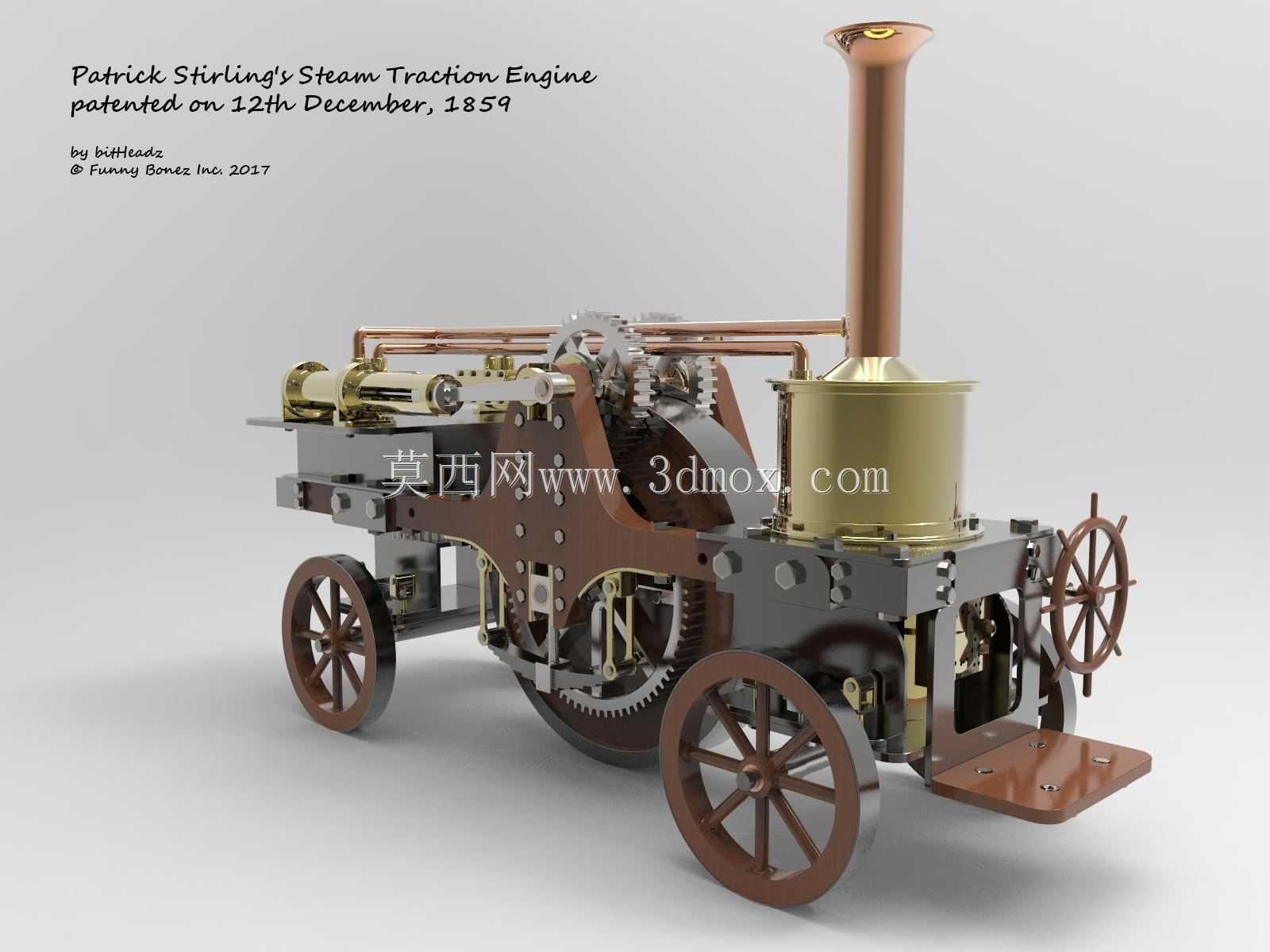

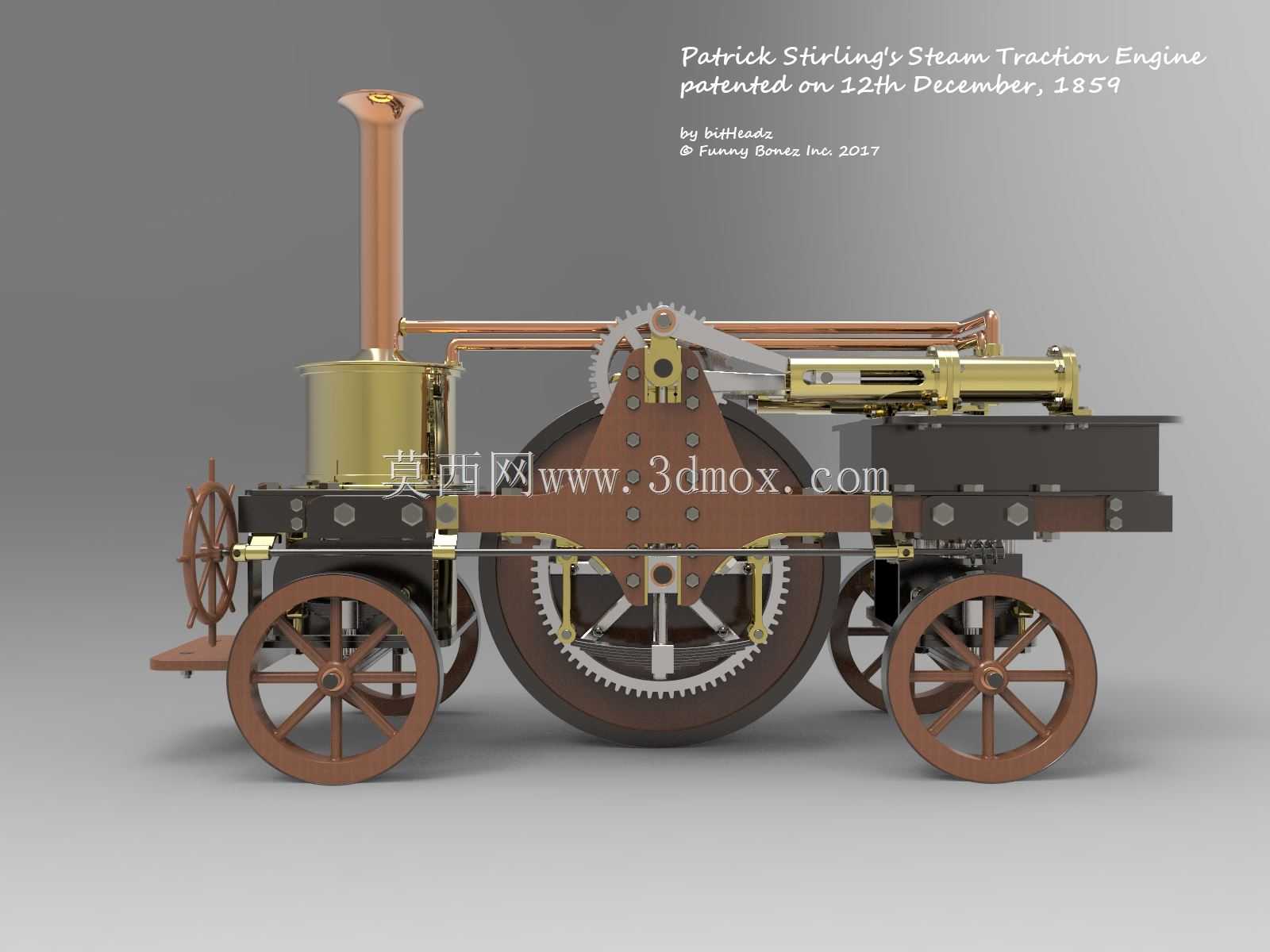

这款蒸汽牵引动力装置，主要面向近代工业动力场景的复原设计与机械原理教学场景，可用于工业展馆的动态展陈、机械专业的蒸汽动力结构实训教具，也能为复古动力设备的文创衍生设计提供精准的结构参考，还原早期陆路牵引动力设备的运行逻辑。该装置核心用途是通过燃煤加热锅炉产生高压蒸汽，将蒸汽的热能转化为曲轴旋转的机械能，为配套的货运拖挂、农用作业机具提供行进与作业的牵引动力，在早期工业阶段承担着陆路重载运输、厂区物料转运、农田作业牵引的核心动力角色，是内燃机普及前应用最广的移动式动力源之一。从功能特性来看，整套装置集成了立式蒸汽锅炉、滑阀式配气机构、齿轮减速传动组、行走轮系与转向操纵结构，锅炉输出的高压蒸汽通过铜质导气管路送入汽缸，推动活塞做往复运动，再通过曲柄连杆结构将直线运动转化为大直径驱动轮的旋转运动，外侧啮合的大尺寸传动齿轮可放大输出扭矩，满足重载牵引的动力需求，前端设置的手轮操纵结构可控制前轮转向，实现设备的行进方向调整，立式烟囱可将锅炉燃煤产生的烟气导出，避免作业区域烟气淤积。设计思路上完全遵循早期蒸汽牵引设备的结构逻辑，优先保障动力传输路径的简洁可靠，锅炉与汽缸采用就近布局缩短蒸汽管路长度，减少蒸汽传输过程中的热量损耗与压力衰减，大直径驱动轮采用多辐条木质轮缘搭配金属轮毂的结构，既降低轮系整体重量，又能在非铺装路面获得足够的抓地力，车架采用铆接金属板材结构，兼顾结构强度与装配便利性，外露的铜质管路与铜质锅炉外层既满足导热与防腐需求，也还原了早期工业设备的金属质感。外形尺寸上整体采用长条形布局，驱动轮直径占据设备整体高度的近二分之一，安装边界需预留锅炉操作、燃煤添加、转向操纵的操作空间，轮距设计适配早期厂区与乡村道路的通行宽度，各传动部件的安装位置预留了足够的维护间隙，可实现日常检修的便捷操作，整套结构完整还原了蒸汽牵引设备从热能输入到动力输出的全流程结构，清晰展现了早期工业动力设备的设计智慧。
