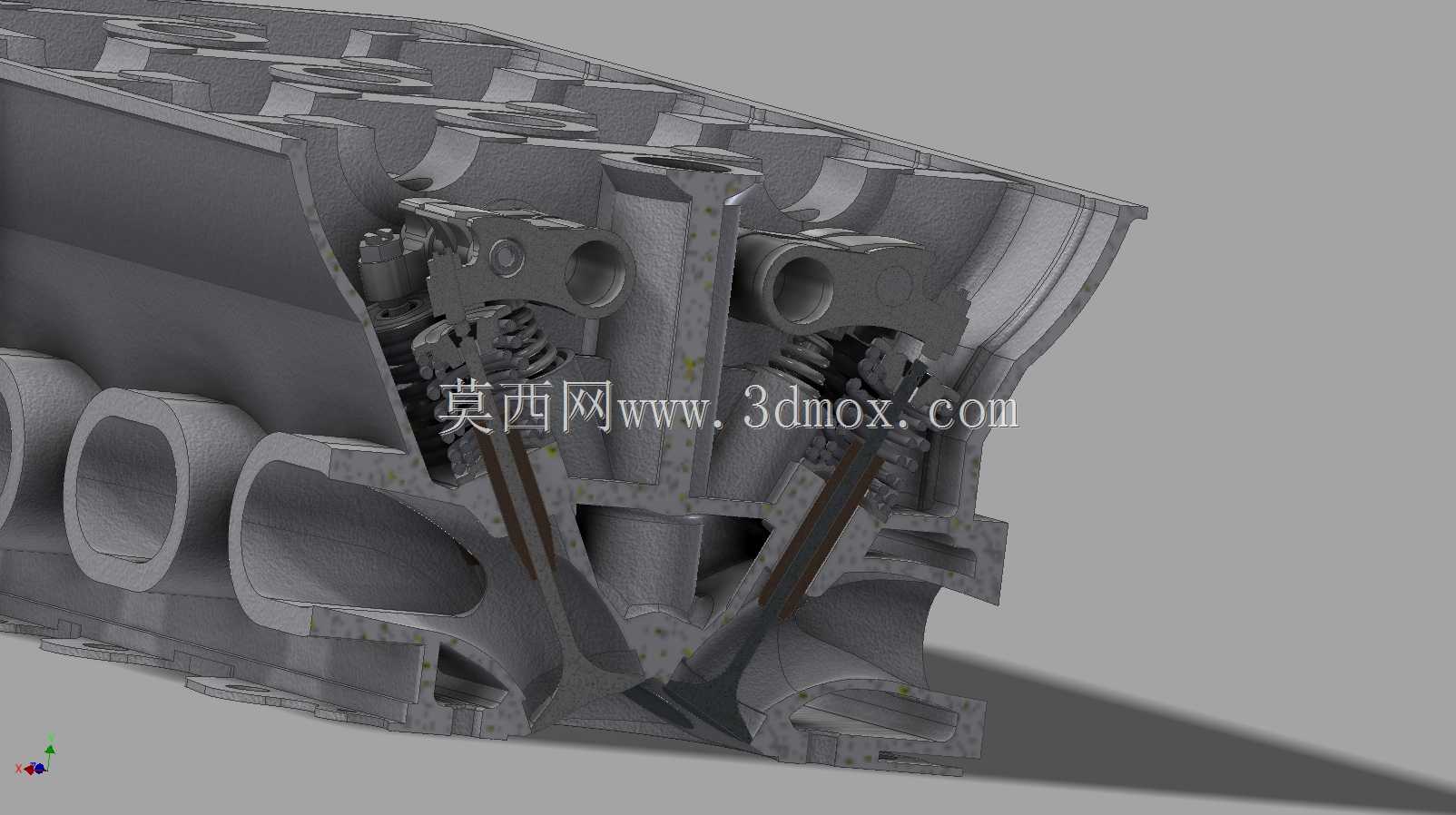

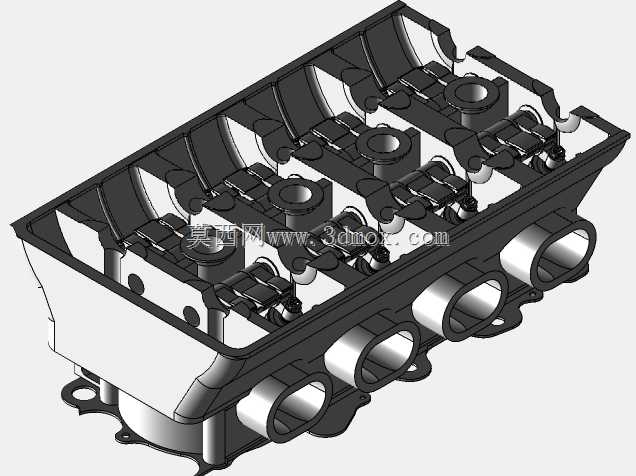

本田B16气缸盖配VTEC配气机构结构

该结构面向民用高性能小排量自然吸气汽油机的配气系统研发与教学场景，主要适配本田B系列1.6L排量机型的气缸盖总成开发环节，可用于高校内燃机专业的配气机构原理演示、改装厂商的高角度凸轮轴匹配验证、主机厂的气道优化前期方案校核，也能为改装爱好者拆解VTEC可变气门升程系统的工作逻辑提供直观的结构参考，覆盖从理论教学、性能改装到正向研发的多类应用场景。作为发动机顶端的核心配气承载部件，该结构承担着密封气缸上部、布置进排气道、固定凸轮轴与气门组件、引导冷却液完成缸盖散热的核心作用，集成的VTEC系统可根据发动机不同转速区间的进气需求，切换不同升程的凸轮驱动气门，在低转速区间保证小负荷工况的燃油经济性与进气涡流强度，在高转速区间切换高角度凸轮增大气门升程与开启持续期，大幅提升高转进气效率，兼顾日常代步的低扭表现与赛道驾驶的高转动力输出。设计层面优先还原了缸盖内部的核心配气传动逻辑，完整呈现了进排气门的排布角度、凸轮轴的安装位、VTEC系统的摇臂锁止机构、气道的走向轮廓与燃烧室的顶部造型，所有部件的相对安装位置严格参照量产机型的实际装配关系搭建，气门与气门导管的配合间隙、摇臂与凸轮轴的接触位置、弹簧座与气门弹簧的限位结构都做了精准还原，重点突出了VTEC系统不同凸轮组件的排布差异，清晰展示了高低速凸轮的轮廓区别与锁止销的布置位置，没有额外添加外部的气门室盖、进气歧管等外围附件，方便使用者直接观察内部的配气动作逻辑。安装边界上，该结构严格遵循B16缸盖的实际尺寸规范，缸盖底面的平面度基准、与缸体连接的螺栓孔位排布、凸轮轴轴承盖的安装定位面、进排气道的接口法兰尺寸都与量产件保持一致，进排气门的夹角、燃烧室的容积匹配、气门弹簧的安装预紧行程都符合原厂设计参数，既可以单独作为配气机构的演示结构使用，也可以直接匹配对应排量的缸体、活塞组件完成完整发动机的上部结构装配，在做性能改装方案验证时，可直接替换高角度凸轮轴、强化气门弹簧等改装部件，提前校核部件运动过程中的干涉风险，避免实际装机过程中出现气门碰活塞、摇臂脱位等装配问题。
