三杆配置球形杆联轴器结构设计

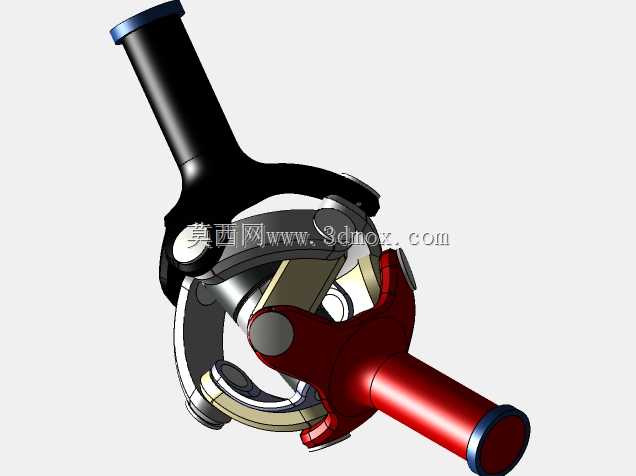

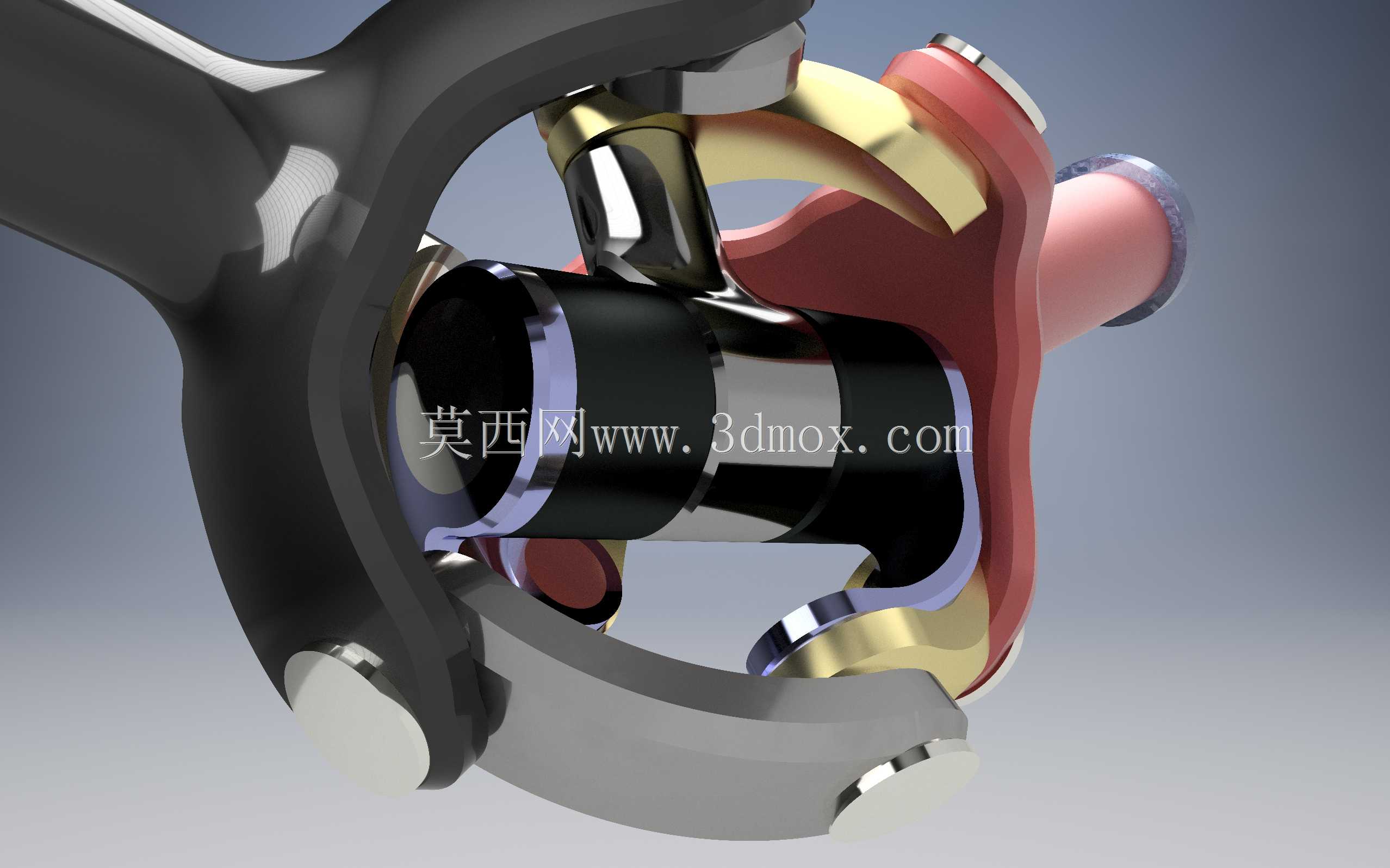

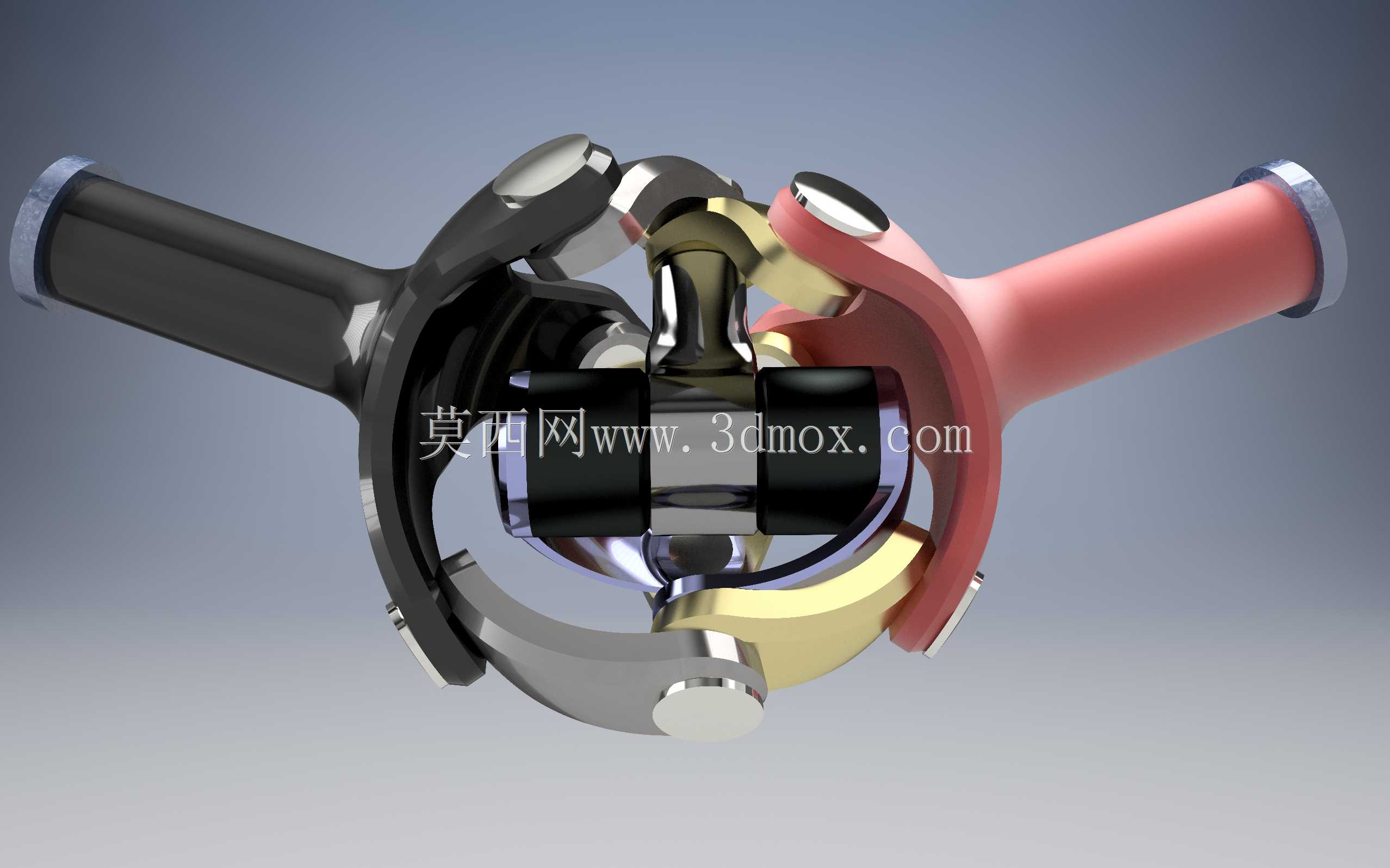

这款三杆配置的球形杆联轴器，主要面向存在轴间夹角偏差、安装对中误差的动力传递场景，在轻工输送设备、小型农业作业机具、非标自动化传动单元、精密测试转台等场景中均可适配，能够在两轴轴线存在一定偏角的工况下稳定传递旋转扭矩，避免传统刚性联轴器因安装对中偏差产生的附加载荷、轴系振动、轴承过早磨损等问题。区别于常见的十字轴式万向联轴器，这款球杆耦合结构采用三组球形铰接杆作为扭矩传递的核心构件，三组杆沿周向均匀分布，在传动过程中可通过球铰的多自由度转动自适应调整两轴的相对角度，无需额外的滑动衬套或十字轴构件，铰接点的接触应力分布更均匀，在小扭矩、高转速的传动场景下运转平稳性更优，可实现等速传动，不会出现单十字轴万向节的输出转速波动问题，能有效降低下游传动端的振动冲击。从结构设计逻辑来看，这款联轴器的两端分别设置轴连接柄，可通过键连接、顶丝锁紧或抱紧结构与输入、输出轴固定，中间的耦合腔体为三组球杆提供铰接支撑，每个球杆的两端分别与两端的连接盘形成球面配合，当两轴存在夹角时，球杆可沿球面副自适应偏转，同时三组杆的约束关系会自动补偿角度偏差，保证输入与输出端的转速始终保持一致，不会产生传动比波动。在安装边界方面，这款联轴器的轴向尺寸紧凑，径向轮廓小于同扭矩规格的十字轴万向节，安装时无需预留过大的径向操作空间，两端轴孔可根据实际适配的轴径调整尺寸，允许的两轴最大偏角可达35度，远高于常规弹性联轴器的允许偏角范围，能够适配安装空间受限、轴系对中难度大的传动场景。在实际使用中，这款联轴器无需额外的润滑维护，球面铰接副可采用自润滑耐磨材质制作，长期运转下磨损量小，传动效率稳定，既可以用于固定安装的设备传动单元，也可以用于需要频繁调整轴系角度的摆动传动场景，比如可调角度的输送辊驱动、摆动工位的动力传递等场景，能够有效简化轴系的对中调整流程，降低设备的安装调试难度，同时减少运转过程中因对中偏差带来的故障概率，提升整套传动系统的运行可靠性。
