彩色铰接式平面四连杆传动机构

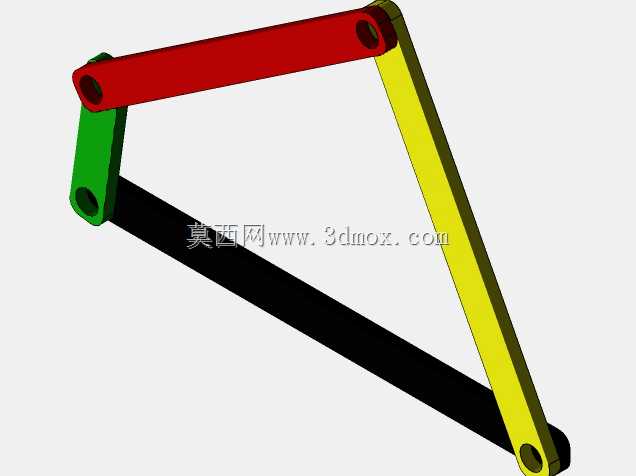

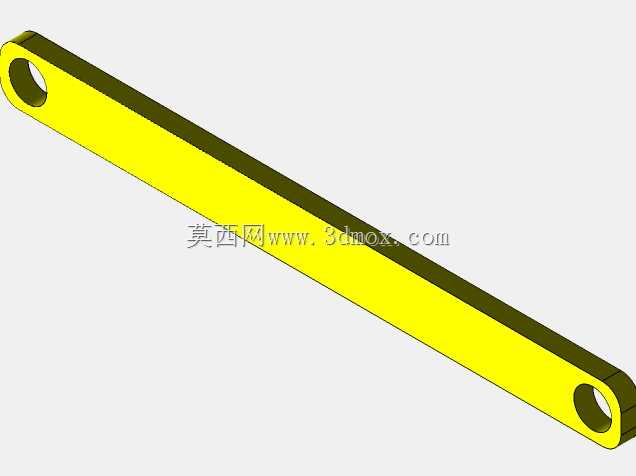

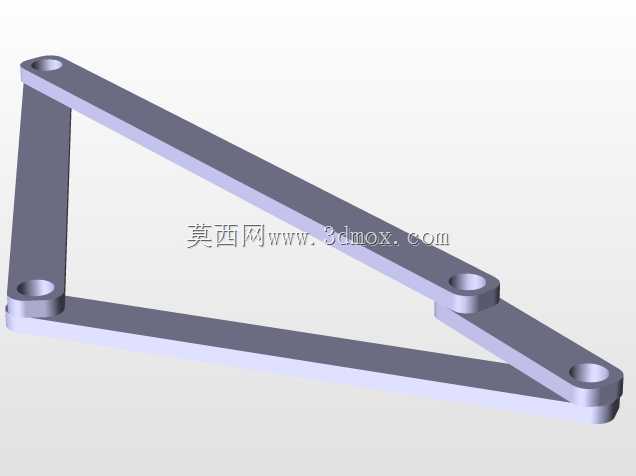

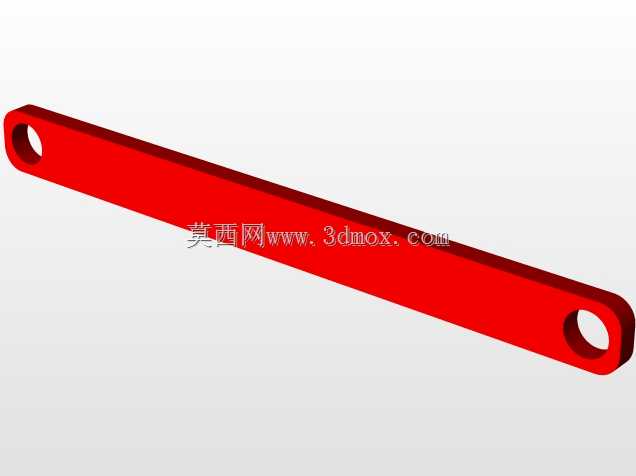

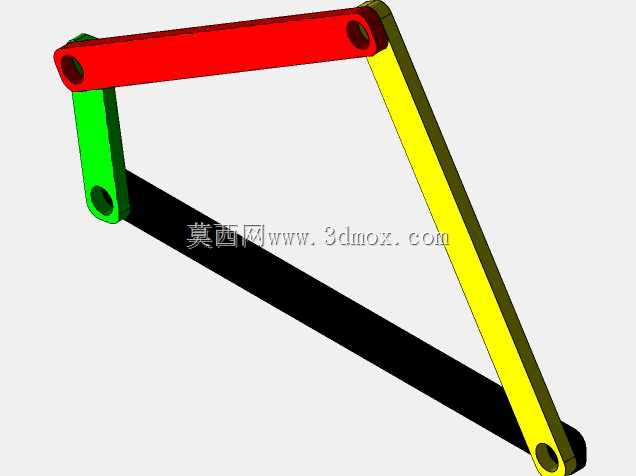

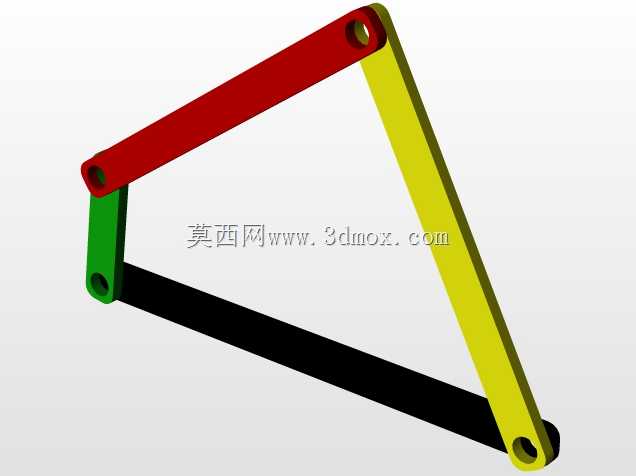

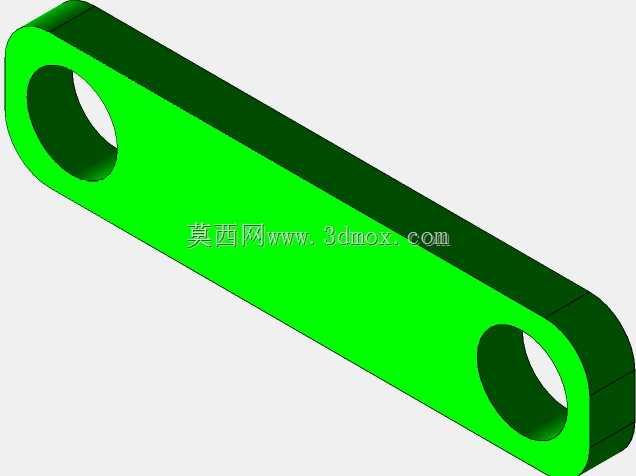

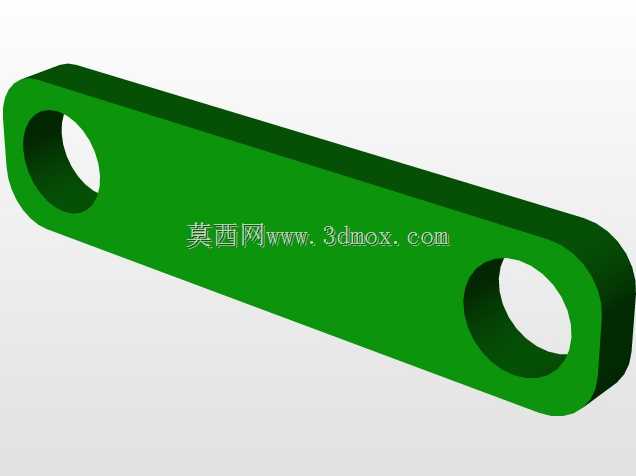

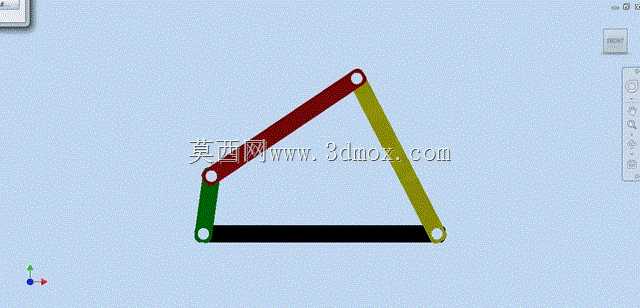

这款平面四连杆传动构件是机械传动领域最基础也最具普适性的运动转换单元，广泛应用在轻工包装设备的物料推送工位、农用收获机械的割台摆动机构、自动化生产线的工件间歇移送结构、家用电动器具的往复动作模块，以及教学实训台的机械原理演示场景中，能够将输入轴的连续回转运动稳定转换为从动件的规律摆动或往复直线运动，也可实现特定轨迹的点位输出，适配多种需要固定周期往复动作的机械工位需求。整套机构由四根刚性杆件通过低副铰接组成闭合运动链，其中红、绿、黄、黑四根杆件分别对应曲柄、机架、连杆、摇杆的功能角色，铰接位置采用同轴通孔设计，可直接适配标准圆柱销或微型滚动轴承完成装配，铰接处的配合间隙控制在合理范围，既保证杆件转动时无卡滞，也避免间隙过大导致的运动轨迹偏差。设计过程中严格遵循平面连杆机构的杆长约束条件，通过反复校核各杆的长度比例，确保机构具备确定的运动规律，不存在死点位置卡滞或运动不确定的问题，同时对杆件的截面尺寸做了等强度优化，在保证杆件抗弯、抗扭刚度满足传动载荷要求的前提下，尽可能降低杆件自身重量，减少运动过程中的惯性冲击，提升机构高速运转时的平稳性。外形上采用扁平化平面布局设计，所有铰接孔的轴线保持严格平行，安装时可直接将作为机架的绿色杆件通过端部通孔固定在设备安装基板上，整体安装占用空间紧凑，横向与纵向的安装边界可根据实际设备的工位空间做等比例缩放调整，杆件端部的铰接孔统一采用标准孔径设计，能够快速与不同规格的传动销轴、驱动摇臂完成适配对接，不需要额外做二次加工修改。机构运转时各杆件的运动轨迹平滑无干涉，传动过程中受力均匀，可长期在中低速往复传动工况下稳定工作，既可以作为独立的传动模块直接集成到各类专用设备中，也可以作为基础运动单元组合搭建更复杂的多连杆传动系统，满足不同场景下的定制化运动输出需求。
