带安装支座的十字滑块联轴器结构设计

该十字滑块联轴器主要应用于存在一定径向安装偏差的两平行轴动力传输场景，常见于中小功率的工业传动系统、小型动力设备输出端与负载端的轴系连接环节，可在两轴存在径向偏移的工况下稳定传递扭矩，补偿安装过程中产生的同轴度误差，避免轴系因刚性连接产生额外的弯曲应力，延长配套轴承、轴件的使用寿命。

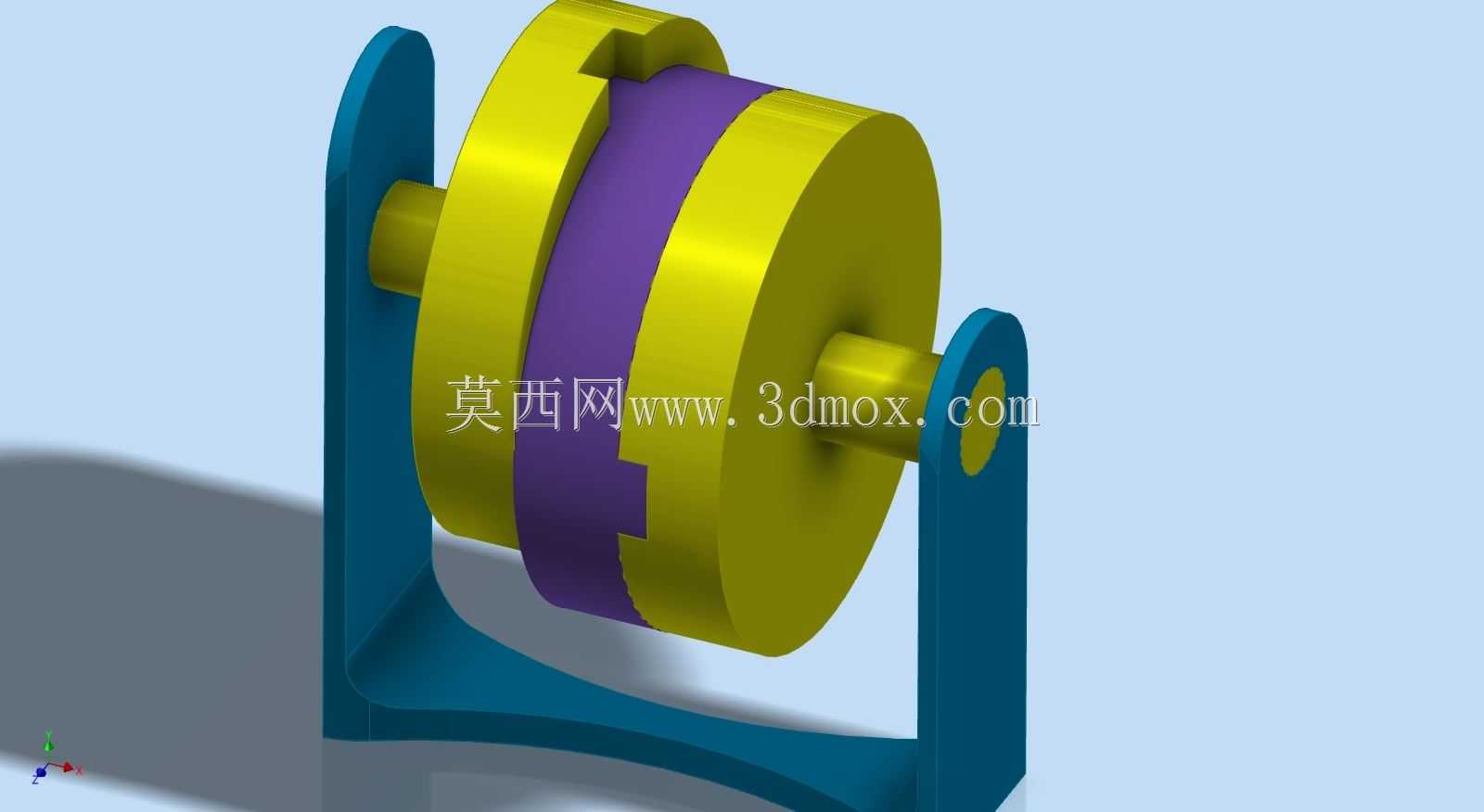

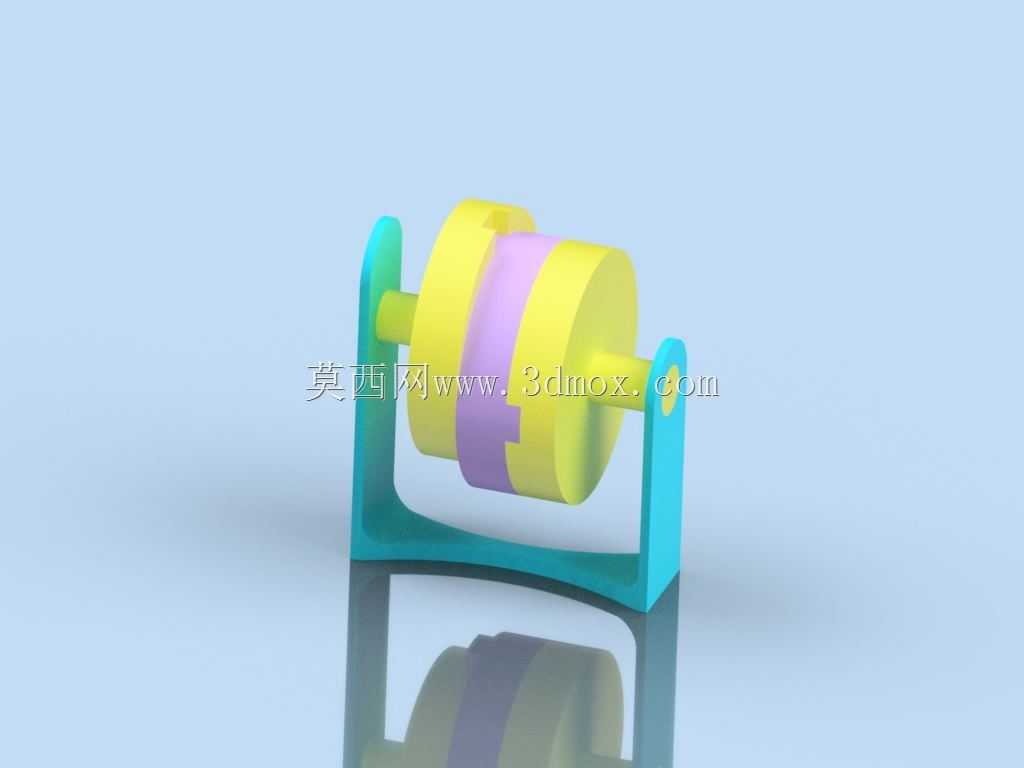

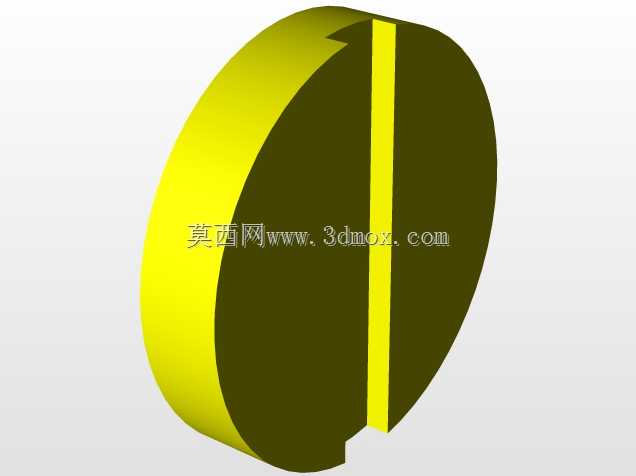

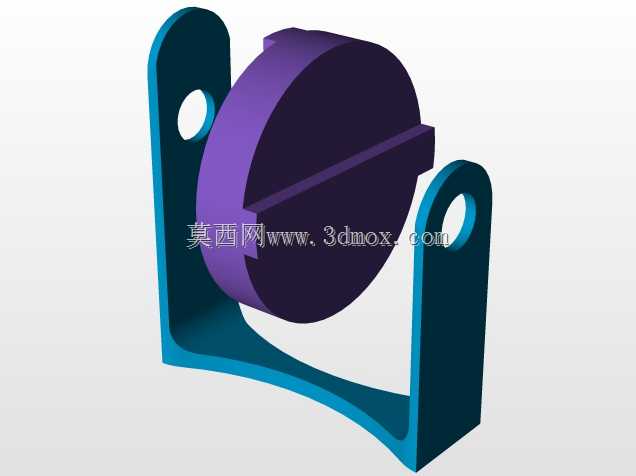

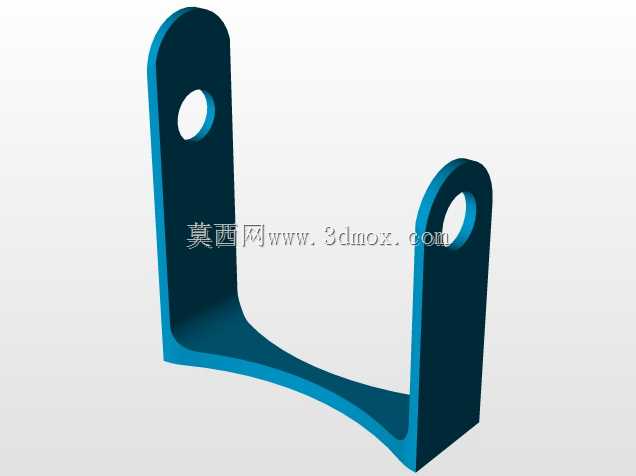

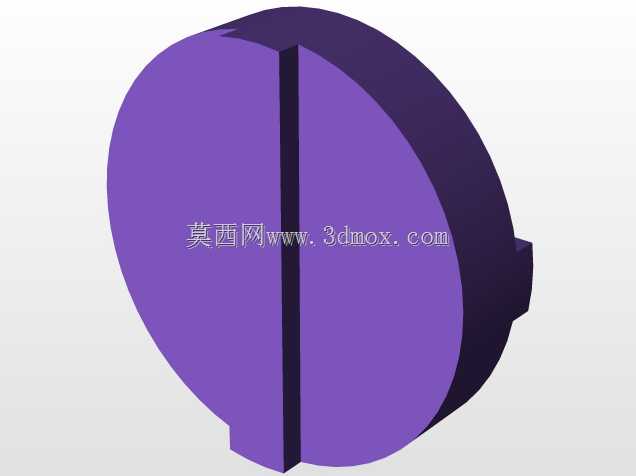

产品整体由两端轴套、中间十字滑块、配套安装支座构成，两端轴套分别与输入轴、输出轴通过键连接实现周向固定，轴套端面开设与滑块凸榫匹配的径向滑槽，中间圆盘两侧的凸榫呈垂直十字分布，分别嵌入两端轴套的滑槽内，传动过程中中间滑块可沿滑槽方向小幅滑动，以此补偿两轴间的径向偏移量。配套的一体式安装支座采用两侧立式支撑臂加底部安装平板的结构，支撑臂上开设与轴套外径匹配的轴承安装位，可对两端轴套提供径向支撑，降低轴端悬臂负载，底部平板预留均匀分布的安装孔，可直接通过螺栓固定在设备安装基面，无需额外设计配套支撑结构，简化整体传动单元的安装流程。

设计过程中优先考虑紧凑性需求，整体径向尺寸控制在适配常规小型动力轴的范围内，轴向长度预留足够的滑块滑动余量，避免运行过程中滑块脱出滑槽；滑槽与滑块凸榫的配合间隙选取合理范围，既保证滑动顺畅无卡滞，又控制传动过程中的回差量，满足多数常规传动场景的精度要求。中间滑块与轴套的接触面可根据使用需求加装减磨垫片或采用弹性材质制作，降低滑动摩擦带来的磨损与运行噪音，部分工况下可在滑块与滑槽间加装弹簧结构，自动补偿长期运行产生的磨损间隙，减少传动冲击。

安装时需保证两端轴的平行度在允许偏差范围内，支座安装基面需保持平整，固定螺栓需按对角顺序拧紧避免支座产生形变，轴套与轴的键连接需保证配合紧密，运行前需在滑槽与滑块的接触位置涂抹润滑脂，降低滑动摩擦阻力，日常维护仅需定期检查润滑状态与滑块磨损量即可，维护成本较低。相较于传统的刚性联轴器，该结构无需严格保证两轴的绝对同轴，降低了安装调试的精度要求，相较于万向节联轴器，该结构径向尺寸更小，传动过程中转速波动更小，更适合安装空间紧凑、转速稳定的中小功率传动场景，可广泛配套于小型动力设备、轻工机械、输送装置的轴系传动环节。
