汽车传动系统膜片弹簧离合器结构设计

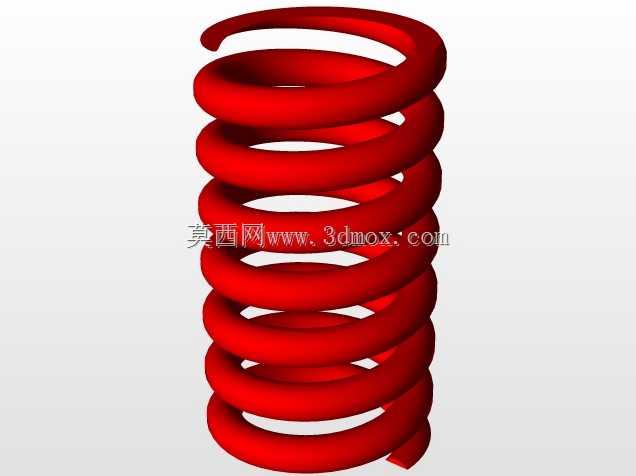

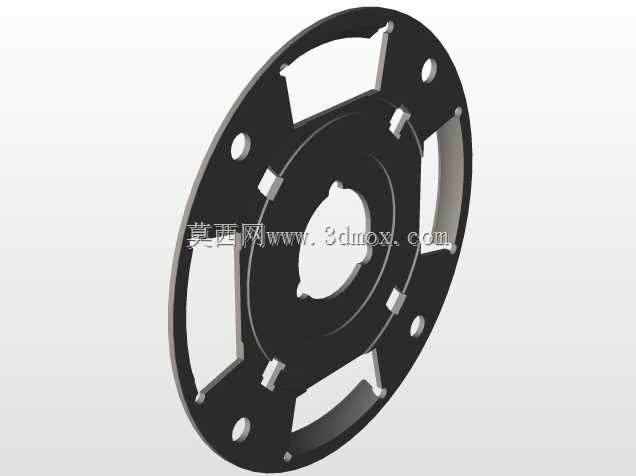

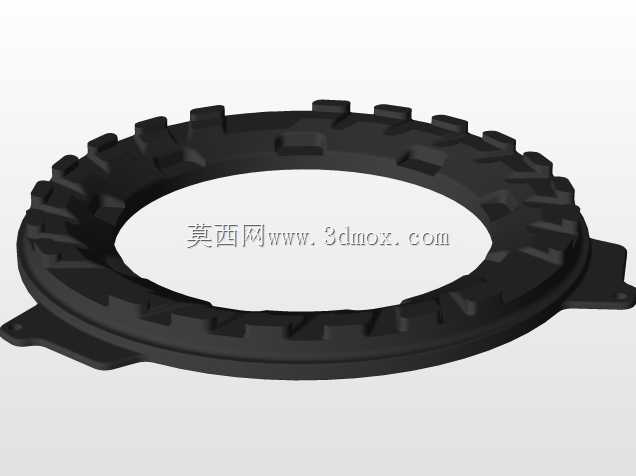

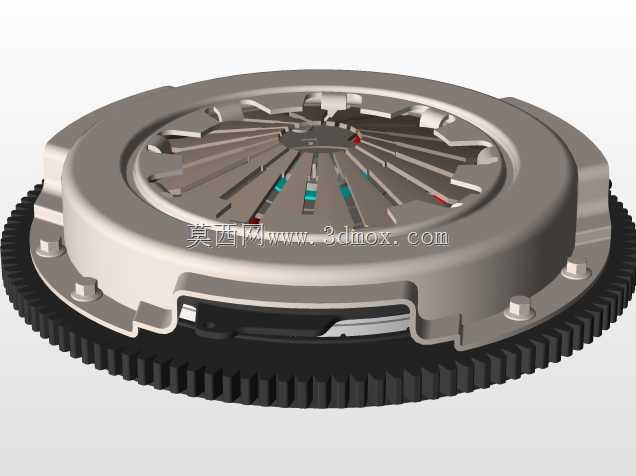

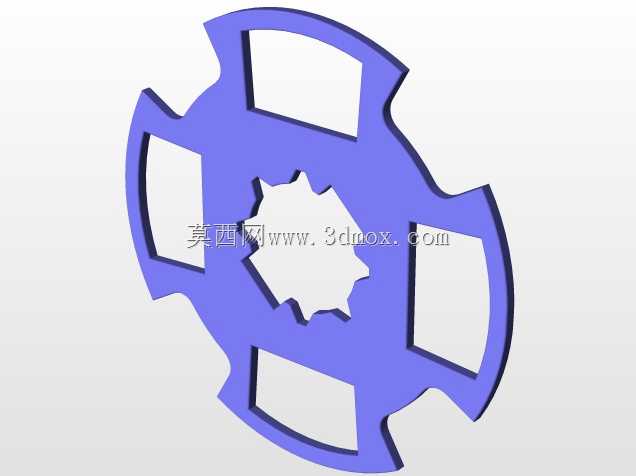

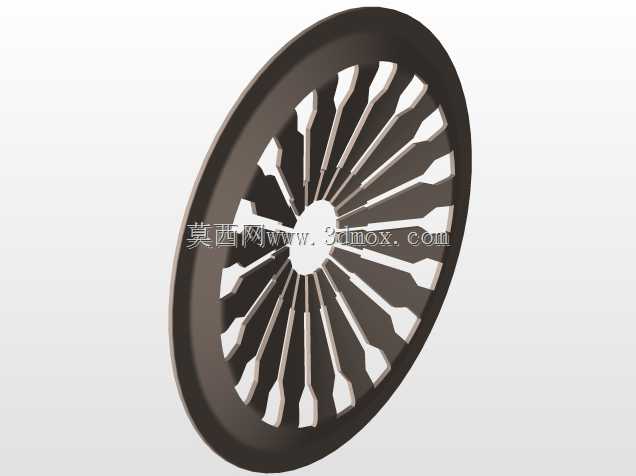

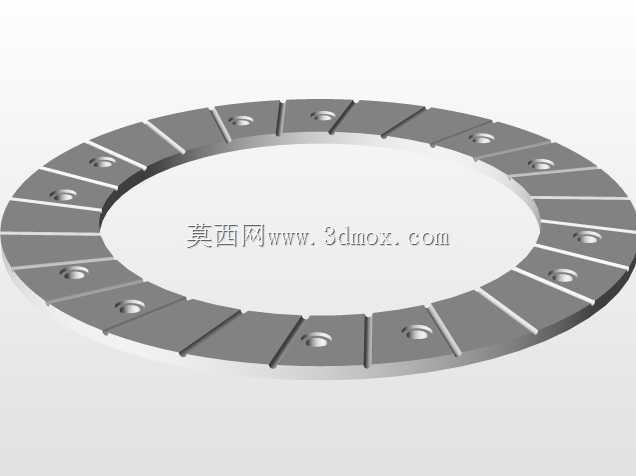

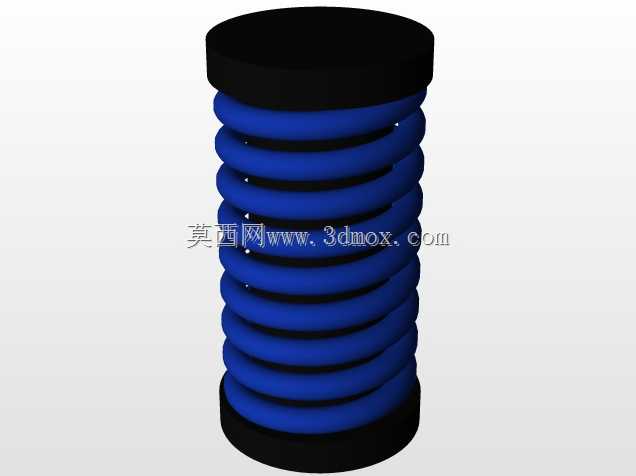

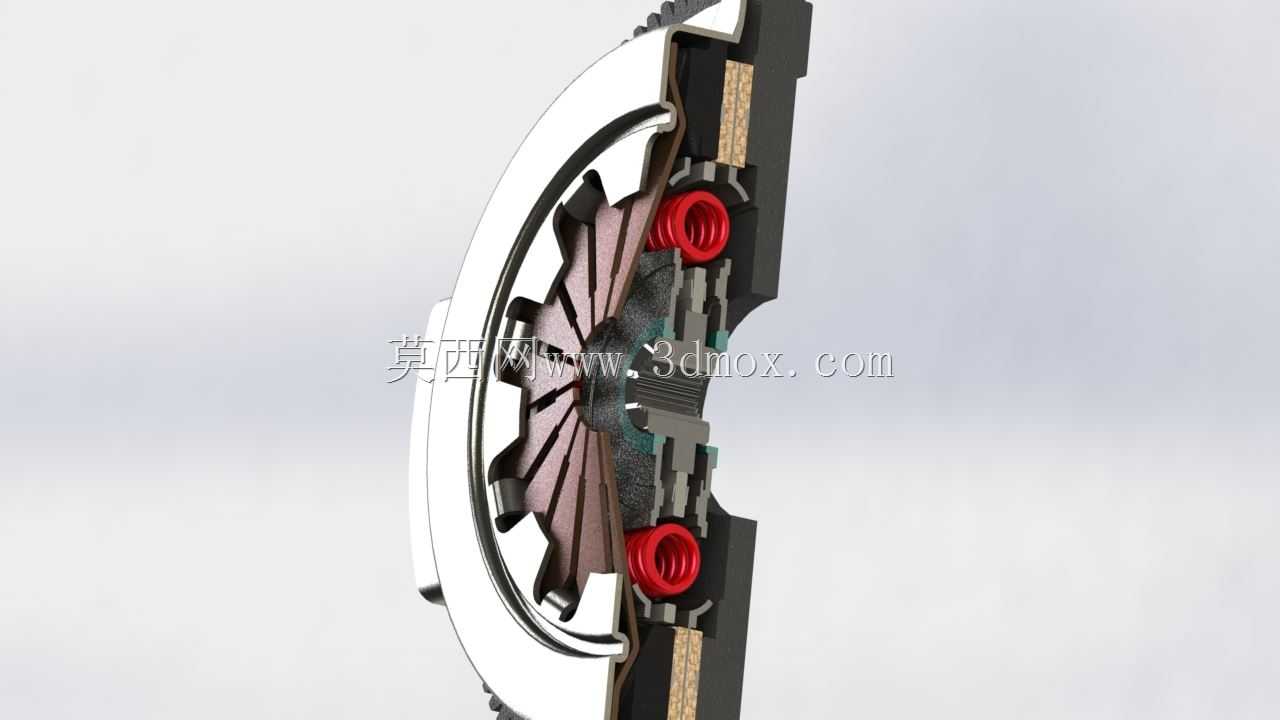

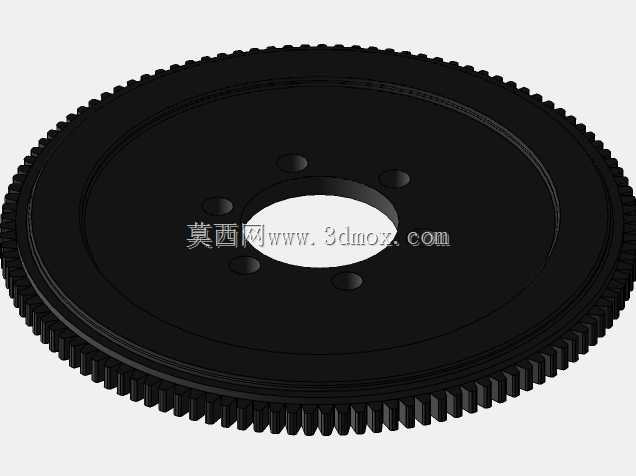

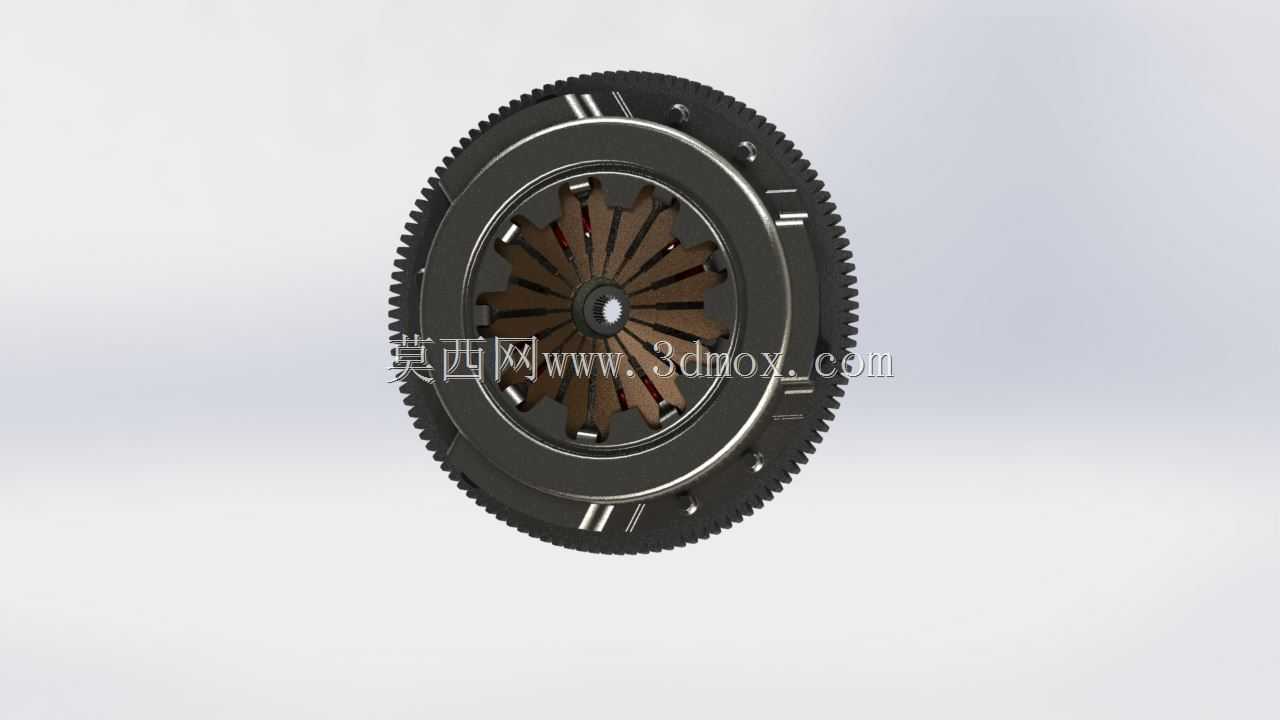

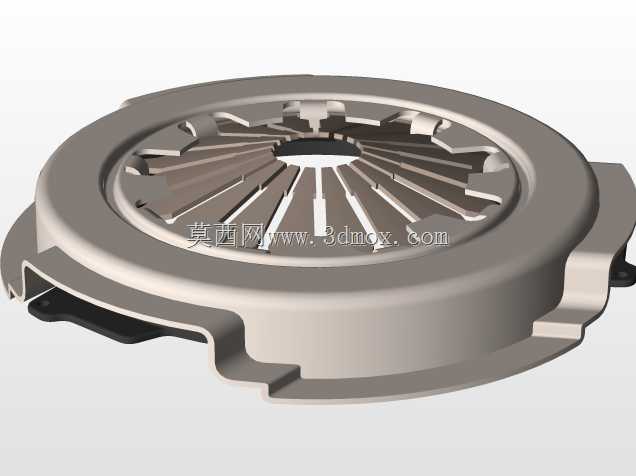

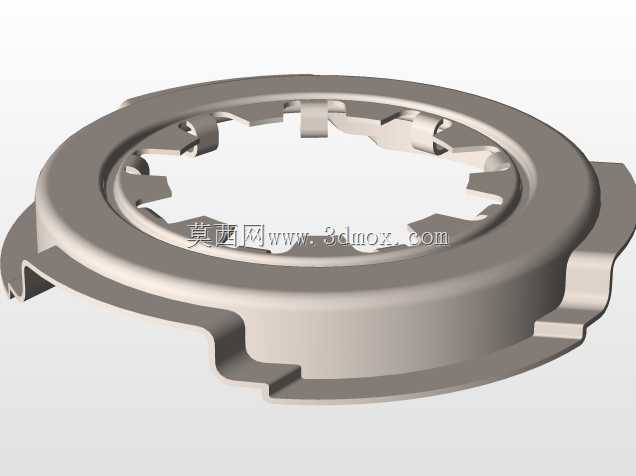

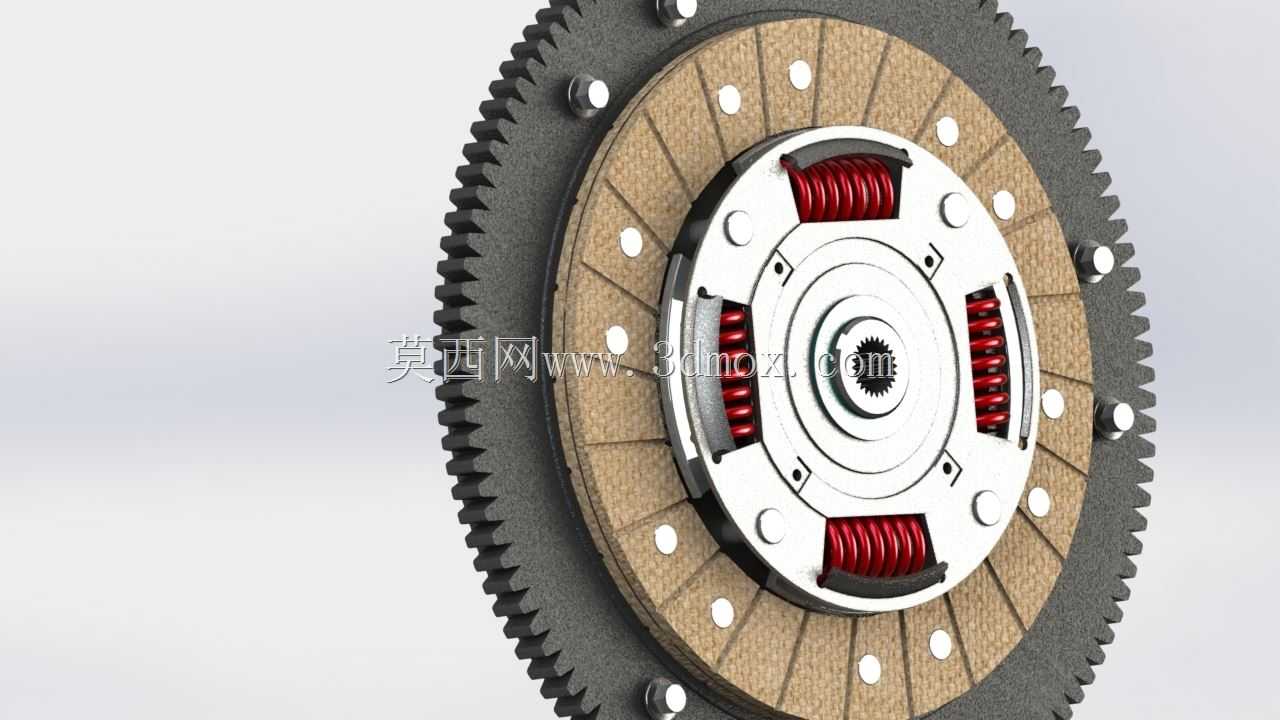

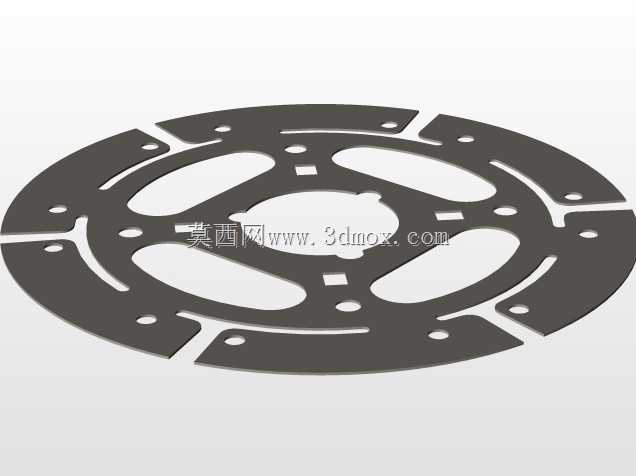

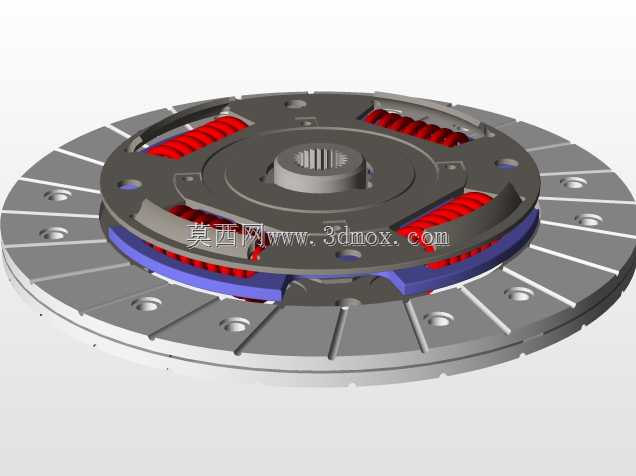

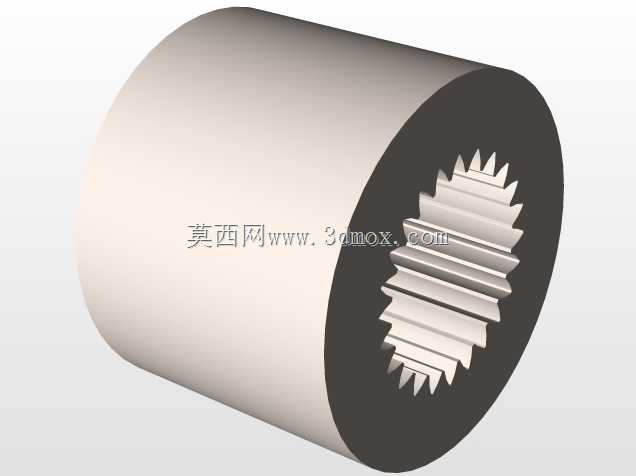

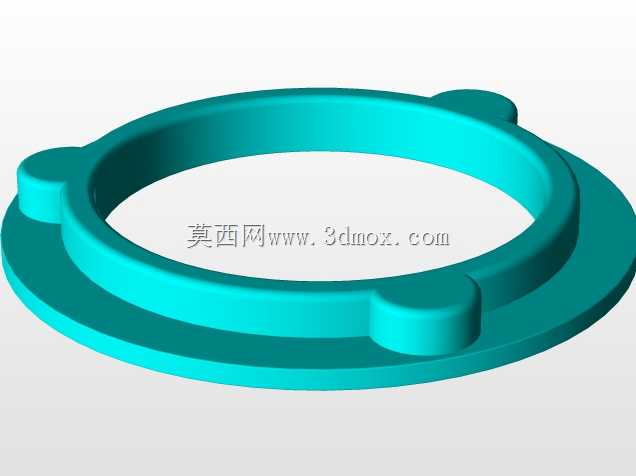

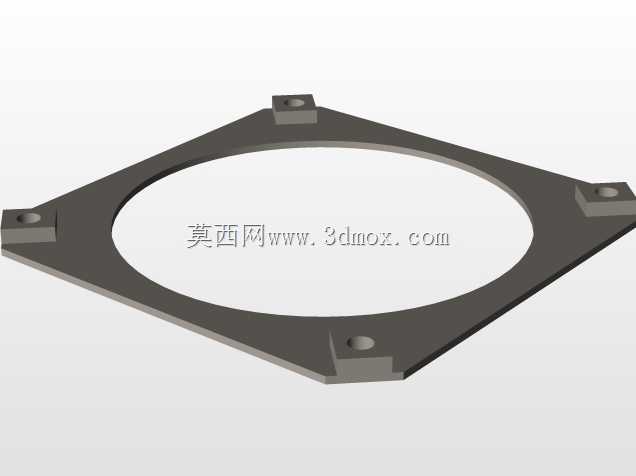

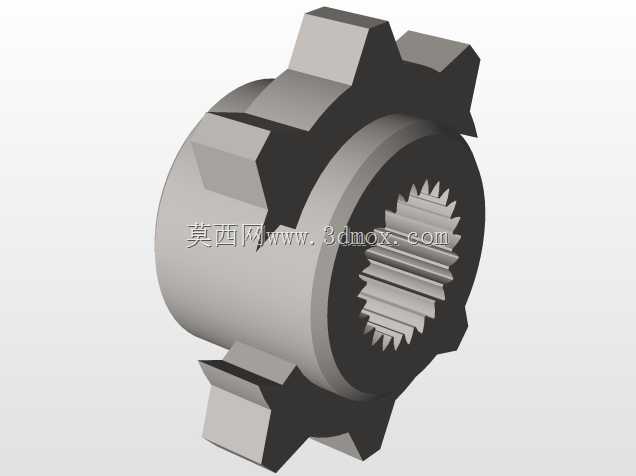

这款离合器是手动挡燃油汽车传动系统中的核心部件，布置在发动机飞轮与变速器输入轴之间，承担着动力接合、切断、过载保护的核心作用，覆盖乘用轿车、轻型载货车辆的动力传输场景，是保障车辆平稳起步、顺畅换挡、防止传动系过载损坏的关键结构。在实际车辆运行过程中，当驾驶员踩下离合器踏板时，分离轴承推动膜片弹簧分离指端，使压盘逐步解除对从动盘的压紧力，主从动部分之间出现滑磨直至完全切断动力传递，此时可以完成挡位切换操作；当驾驶员缓慢松开踏板时，压盘在膜片弹簧的弹力作用下逐步压紧从动盘，将发动机飞轮输出的扭矩平稳传递给变速器输入轴，让车辆实现平顺起步，避免传动系统受到冲击载荷。从设计思路来看，这款离合器采用推式膜片弹簧作为压紧元件，相较于传统螺旋弹簧离合器，膜片弹簧兼具压紧弹簧与分离杠杆的双重功能，大幅简化了整体结构，同时膜片弹簧的非线性弹力特性可以在摩擦片出现磨损后依然保持稳定的压紧力，降低踏板操纵力，提升长时间使用的可靠性。整体结构由飞轮本体、从动盘总成、压盘总成、膜片弹簧、离合器盖、传动钢片等部分组成，从动盘带有轴向弹性波形片与扭转减振弹簧，能够有效吸收动力传递过程中的扭转振动，降低传动系的共振风险，缓和换挡与起步时的冲击。在外形尺寸与安装边界设计上，离合器总成与发动机飞轮的安装止口采用同轴定位设计，安装孔位沿圆周均匀分布，保证装配后的同轴度误差控制在合理范围内，避免运转时出现动不平衡量过大引发的抖动问题；离合器盖总成的径向尺寸匹配对应排量发动机的飞轮安装空间，轴向尺寸预留出分离轴承的工作行程余量，既保证压盘有足够的热容量应对长时间滑磨产生的热量，又不会侵占变速器壳体的内部安装空间，适配横置、纵置不同布置形式的手动变速器安装需求。压盘采用高牌号灰铸铁材质，具备良好的导热性与耐磨性能，摩擦面经过平面度精加工，保证与从动盘摩擦片的充分接触，提升扭矩传递效率；膜片弹簧采用优质弹簧钢冲压成型，分离指端经过高频淬火处理，降低分离轴承长期接触带来的磨损，延长部件使用寿命；从动盘摩擦片采用耐温耐磨的复合材料，能够承受频繁接合过程中产生的高温，避免出现烧片、打滑等故障问题。
