螺旋轨道齿轮联动大理石玩具结构

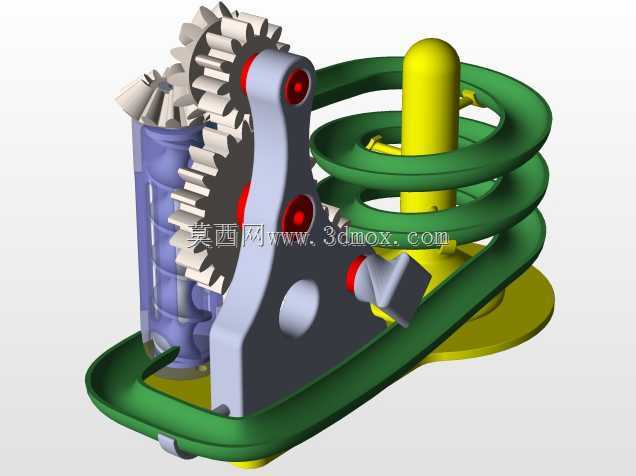

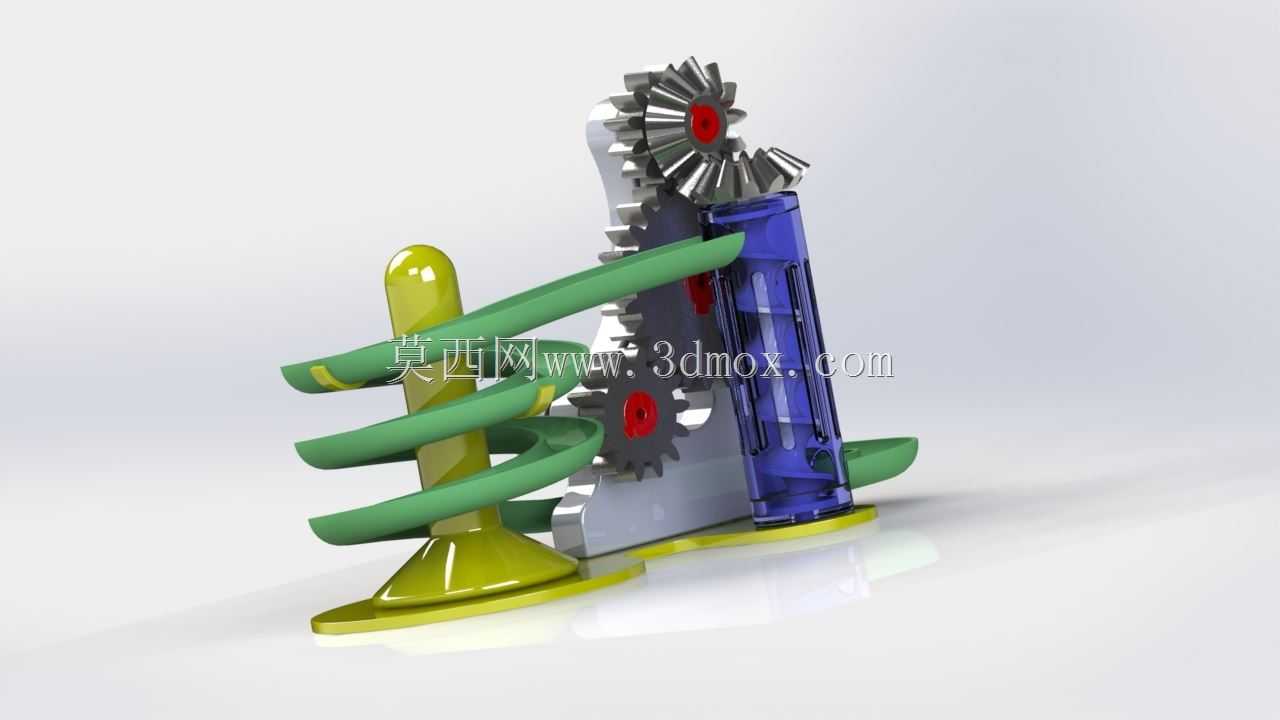

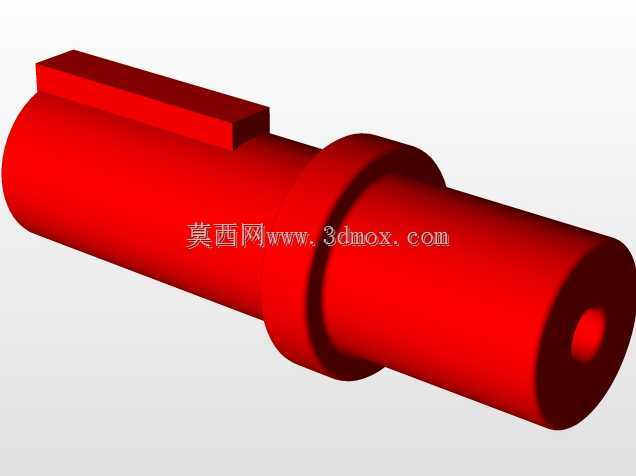

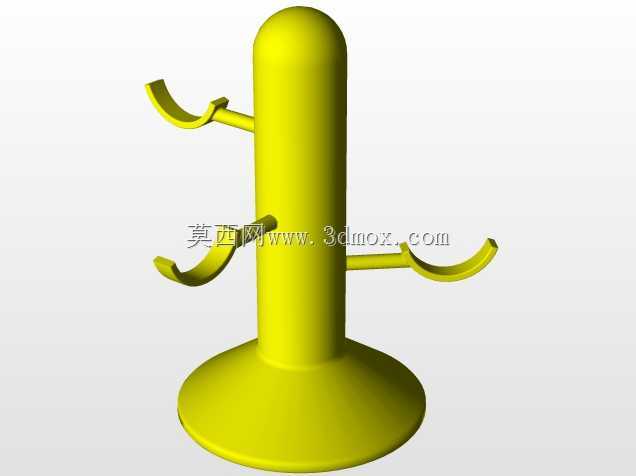

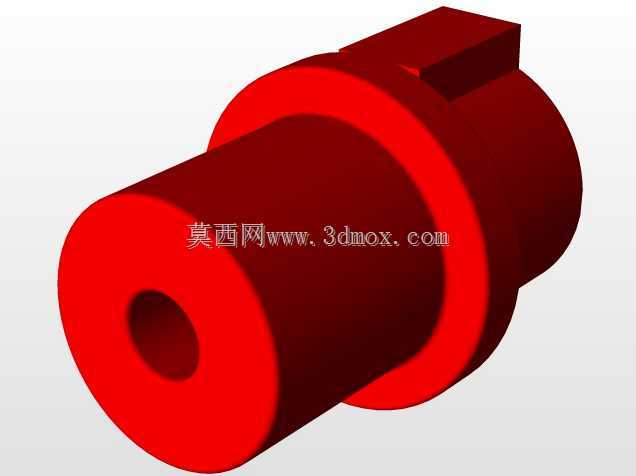

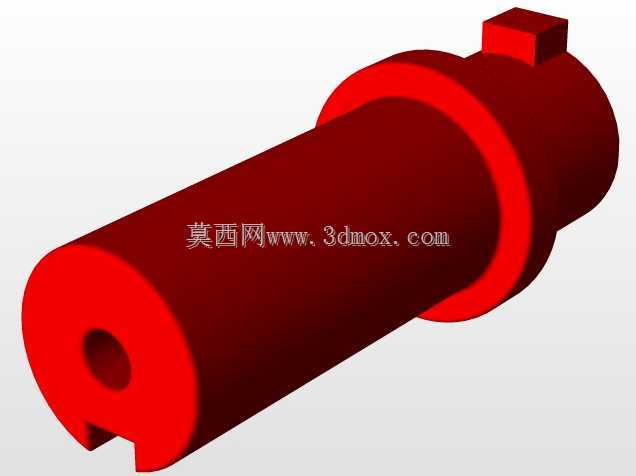

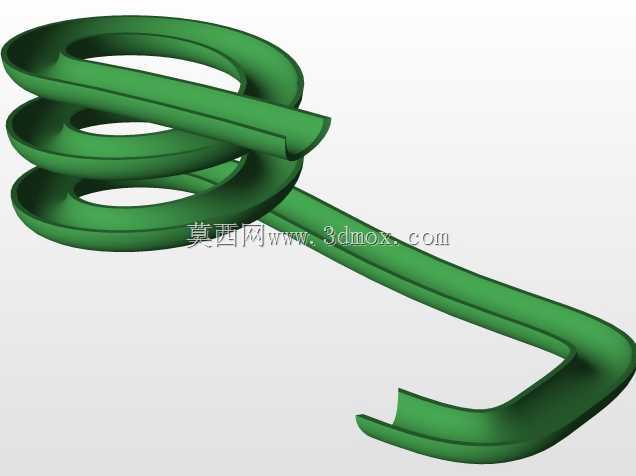

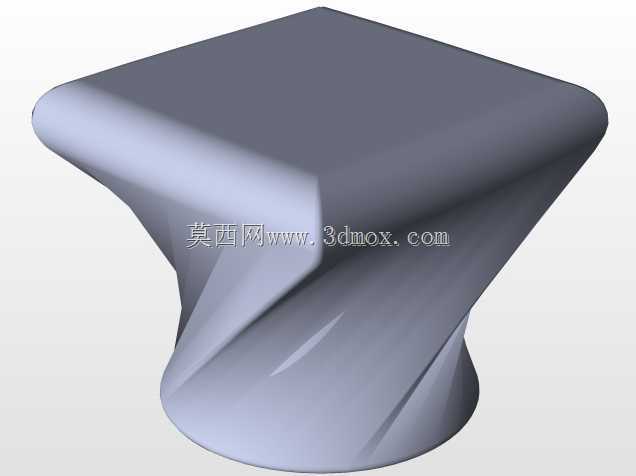

这套联动结构常被用于桌面益智玩具、科教演示装置的开发场景，也可作为机械传动入门教学的具象演示载体，帮助初学者直观理解齿轮啮合传动、螺旋导向输送的基础原理。从功能实现逻辑来看，结构核心由多组不同模数的直齿圆柱齿轮、螺旋下滑轨道、滚珠承接底座、立柱支撑组件构成，齿轮组采用侧置排布方式，相邻齿轮的啮合间隙控制在0.1-0.15mm区间，既保证传动过程无卡滞，也避免间隙过大导致的传动回差，手动驱动输入端齿轮时，动力会依次传递到各组联动齿轮，带动轨道旁的拨片周期性动作，将进入轨道入口的大理石滚珠沿螺旋导槽逐段向下输送，最终落到底部承接盘内完成单次循环。设计阶段优先考虑了操作的安全性与结构稳定性，所有外露传动边均做了R2以上的圆角处理，螺旋轨道的导槽宽度比常用大理石滚珠直径大0.8mm，槽深设置为滚珠直径的三分之一，既保证滚珠下滑过程不会脱轨，也能让使用者清晰观察滚珠的运动轨迹；支撑立柱采用底部加宽的法兰式安装结构，与底座的接触面积占底座总面积的22%，无需额外紧固件即可保证整体结构在水平桌面放置时的抗倾覆性，水平方向施加15N的侧向推力时结构不会发生倾倒。整体外形的安装边界控制在长180mm、宽120mm、高220mm的矩形空间内，各运动部件的运动包络均不超出该边界范围，不需要额外预留大的操作安全距离，适合放置在常规桌面、展示台使用。齿轮的齿形参数按照标准渐开线圆柱齿轮设计，压力角取20度，齿面粗糙度要求达到Ra1.6，保证传动过程顺滑无明显噪音；螺旋轨道采用等螺距设计，螺距设置为45mm，轨道下滑角度控制在12度，既保证滚珠可以依靠自重顺畅下滑，也不会因为下滑速度过快导致冲出轨道；透明侧盖的设置既可以直观展示内部齿轮的啮合传动过程，也能将传动部件与外部操作空间隔离，避免操作过程中手指卡入传动间隙。在实际打样验证阶段，针对不同材质的摩擦系数差异，对螺旋轨道的表面粗糙度做了对应调整，若采用PLA材质3D打印制作，轨道表面需要做抛光处理，将摩擦系数控制在0.3以内，避免滚珠在轨道中段卡滞；若采用ABS注塑成型，可直接通过模具表面光面处理达到摩擦系数要求，不需要额外后处理。
