共轴双旋翼遥控直升机结构设计

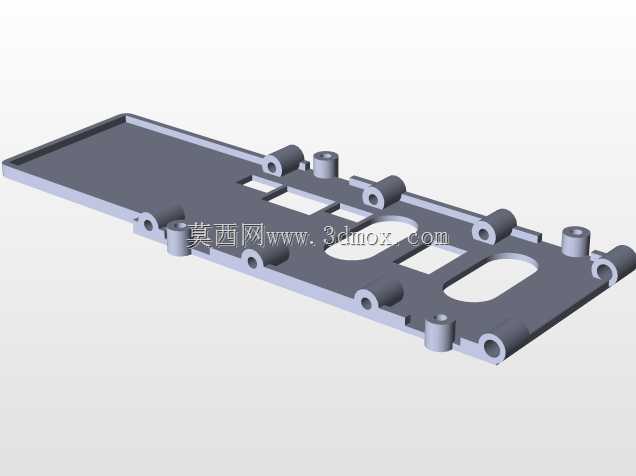

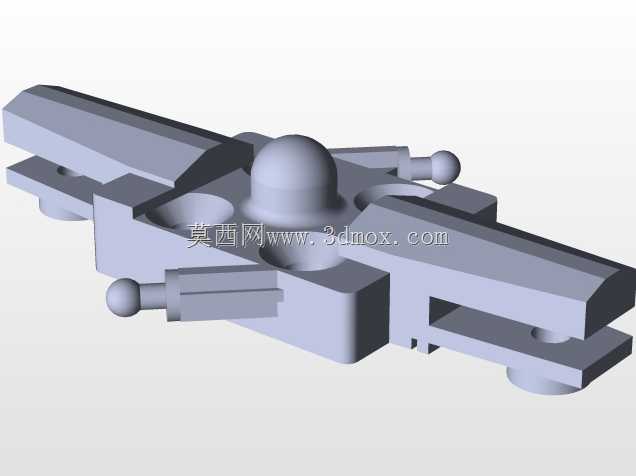

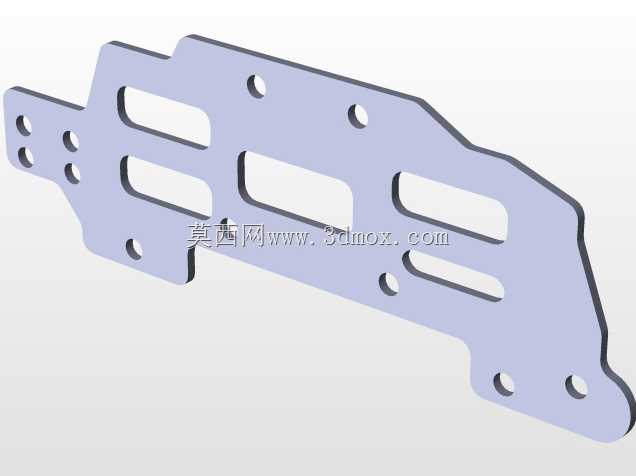

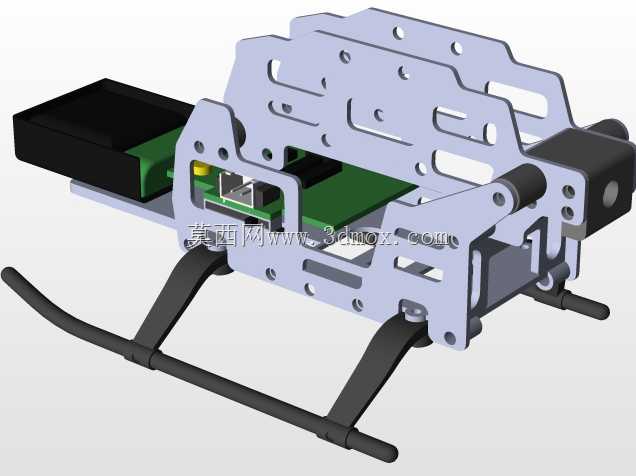

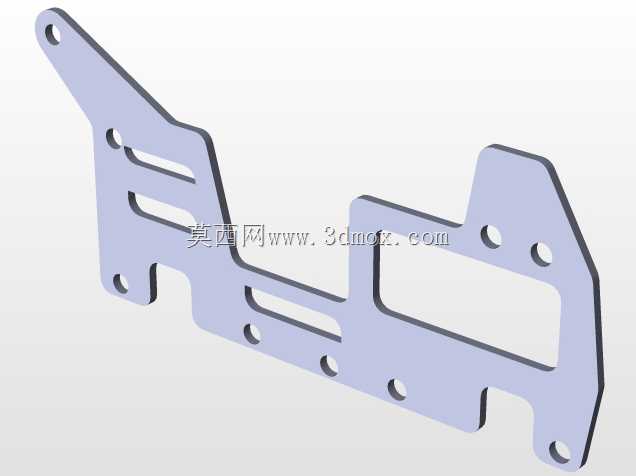

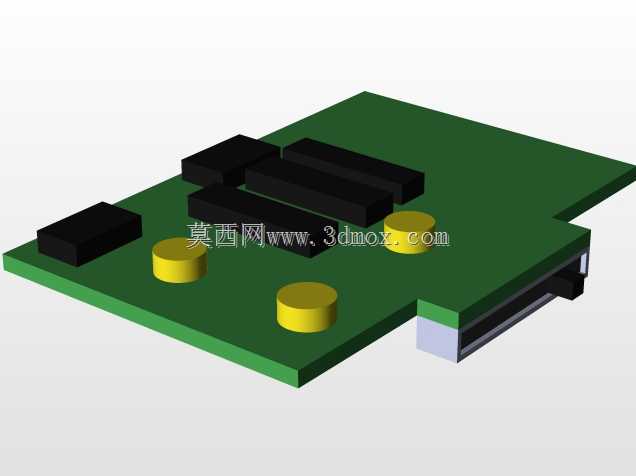

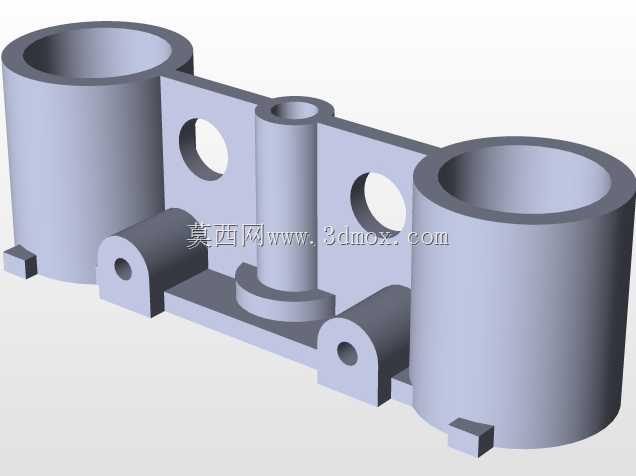

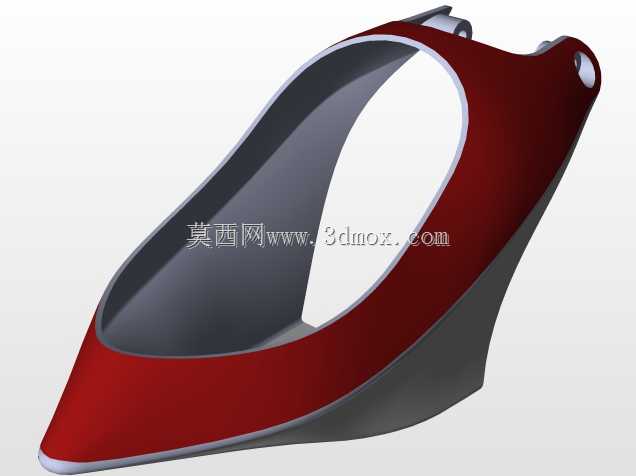

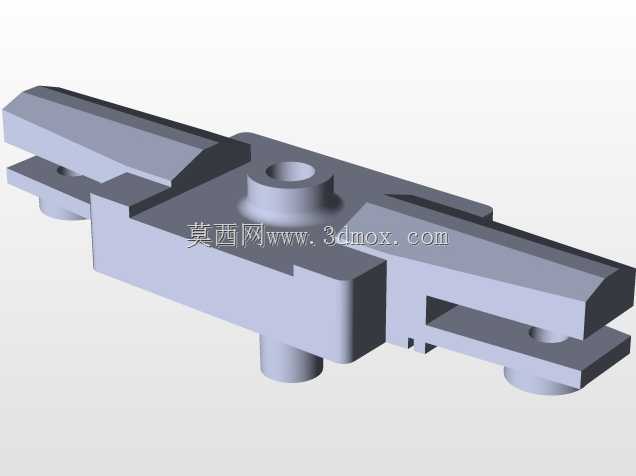

这款共轴双旋翼布局的遥控直升机结构，在航模研发、青少年航空科普教具开发、微型飞行器原理验证场景中有着明确的应用定位。不同于常规单旋翼带尾桨的航模直升机，该设计采用上下共轴反转的双旋翼结构，上下两组旋翼旋转时产生的反扭矩可以相互抵消，省去了尾桨传动与控制结构，既降低了整机的动力损耗，也缩小了飞行器的横向占地尺寸，在室内小空间飞行场景下的适配性更强。从结构设计逻辑来看，整机采用流线型纺锤式机头座舱设计，曲面蒙皮的曲率过渡经过反复调整，在降低前飞空气阻力的同时，也为内部的飞控电路板、动力电池、舵机组件预留了充足的安装腔体，机头前端的透明舱罩采用弧面成型设计，既可以直观观察内部设备的安装状态，也能在轻微碰撞时起到缓冲防护作用。起落部分采用滑橇式起落架结构，两根弧形支撑臂从机身下部两侧延伸而出，着陆接触段做了加宽弧度处理，不需要额外加装减震阻尼结构，就能在硬着陆时吸收大部分冲击能量，同时滑橇结构没有活动转动部件，日常使用中的故障概率远低于轮式起落架，也不会出现细小杂物卡滞转动副的问题。上下旋翼的桨夹组件采用铰接式连接结构，允许桨叶在旋转过程中实现小幅度的挥舞与摆振，抵消飞行过程中的气动不均衡载荷，避免旋翼在变距操作时出现应力集中。机身后部延伸的水平安定面与垂直尾翼组件，在高速前飞时可以提供稳定的气动阻尼，降低飞控系统的姿态修正压力，尾翼末端的小型配重块经过重心配平计算，能让整机的重心恰好落在旋翼轴的正下方，保证悬停状态下的姿态稳定性。设计过程中对各部件的安装边界做了明确约束：旋翼旋转时的最大扫掠直径控制在适配室内飞行的区间内，机身宽度不超过成年人手掌宽度，整机高度满足常规收纳盒的存放尺寸要求，所有传动部件的连接位置都预留了装配公差，既保证3D打印或者小批量注塑生产时的组装顺畅度，也避免间隙过大导致的飞行过程中结构晃动。机身中部的骨架采用镂空式框架设计，在保证结构强度满足飞行载荷要求的前提下，尽可能降低整机自重，提升动力系统的续航表现，框架上预留的多个标准化安装孔位，可以根据不同的使用需求加装微型摄像头、任务载荷模块，拓展其在航拍、场景演示等场景下的使用功能。操纵系统的连杆走线全部隐藏在机身骨架内部，既避免了飞行过程中连杆与旋翼部件发生干涉，也让整机的外观更加整洁流畅。
