夏普红外测距传感组件结构设计

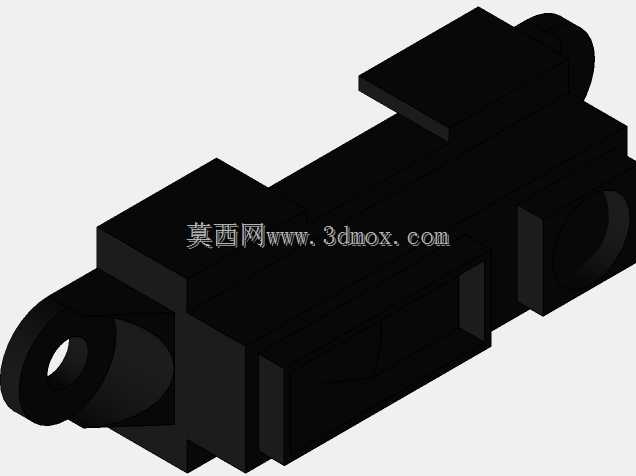

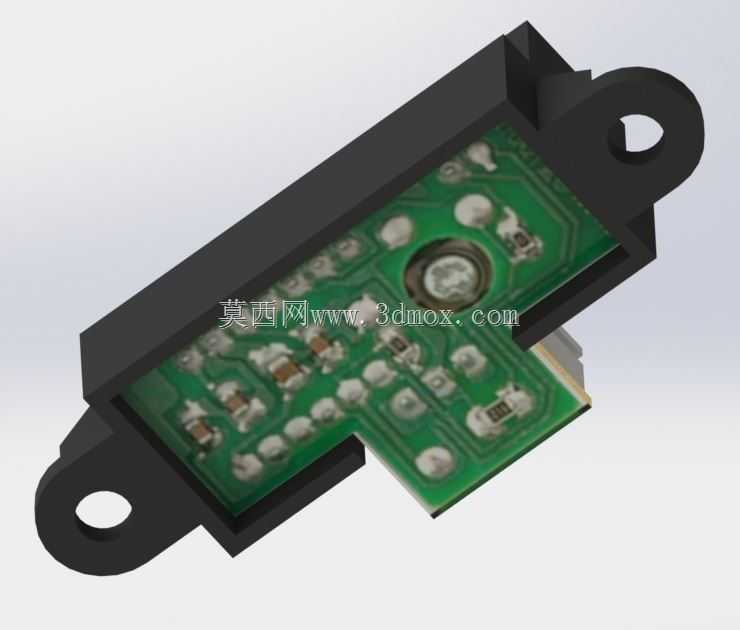

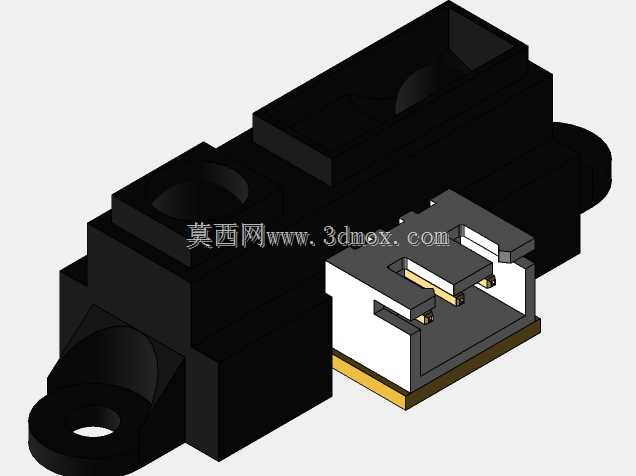

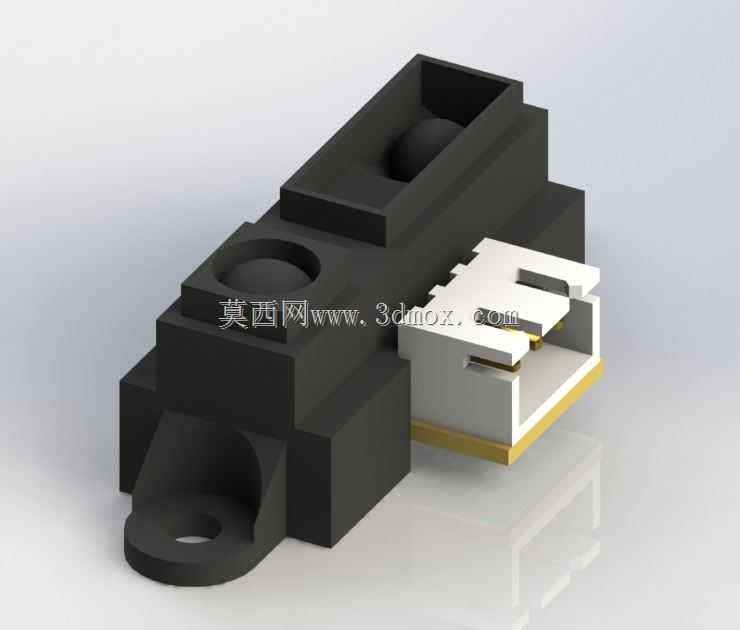

这款测距传感组件主要面向工业自动化产线物料定位、智能机器人避障导航、小型智能设备近距离距离检测场景设计，可在非接触状态下完成10厘米至80厘米范围内的障碍物距离实时检测，输出稳定的模拟距离信号供主控系统采集判断，无需额外搭配复杂的信号调理电路即可直接接入常规控制板卡，适配多数嵌入式控制方案的接口需求。从功能特性来看，该组件采用红外三角测距原理，相比超声波测距方案不受被测物体表面材质吸音特性、环境气流扰动影响，在光线稳定的室内场景下检测精度可控制在毫米级，响应延迟控制在毫秒级别，能够满足高速运动设备的实时避障需求，组件内部集成了红外发射管、接收透镜阵列、信号处理芯片，无需用户额外进行光学校准即可直接使用。设计过程中优先考虑了紧凑空间下的安装适配性，整体采用一体化注塑外壳结构，将光学通路与电路部分完全封闭在黑色遮光壳体内，避免外界杂散光线对红外接收元件造成干扰，外壳侧面预留的带定位柱安装耳采用一体化成型结构，安装孔位适配M2规格的固定螺丝，可直接固定在设备壳体的安装柱上，无需额外设计转接固定支架。组件尾部的接插件采用卧式贴片设计，接插件引脚间距符合常规电子接插件标准，接线端朝向与安装平面平行，能够最大程度压缩安装后的整体高度，适配内部空间局促的小型智能设备安装需求，接插件边缘做了防呆倒角设计，可避免装配过程中插反接线损坏元件。外形尺寸方面，组件主体长度控制在40毫米以内，宽度不超过20毫米，主体部分最高处高度不超过15毫米，安装耳的突出位置与主体侧边齐平，不会额外占用横向安装空间，安装孔中心到组件定位基准面的距离经过精准核算，装配后光学发射面与设备检测面的平行度公差可控制在0.1毫米以内，保证检测光路不会因为安装偏差出现角度偏移。外壳表面的光学窗口位置做了内凹设计，可避免装配过程中刮花光学透镜表面，影响光线发射与接收效率，壳体拼接处采用卡扣加定位槽的配合结构，装配后缝隙均匀，可阻挡日常使用中的灰尘进入壳体内部污染光学元件与电路，提升组件在多尘工业场景下的使用寿命。
