机用重型台虎钳夹持工装结构设计

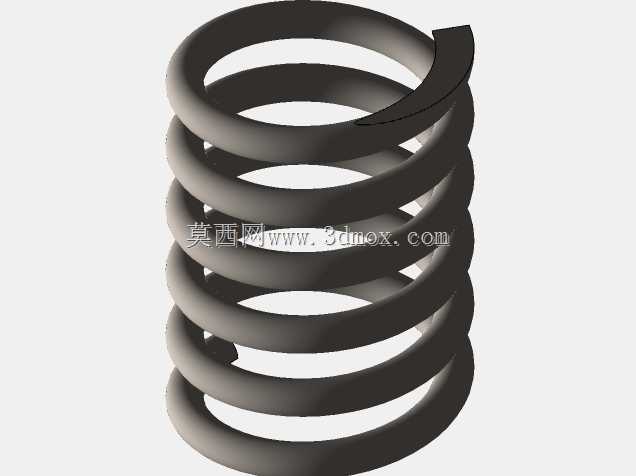

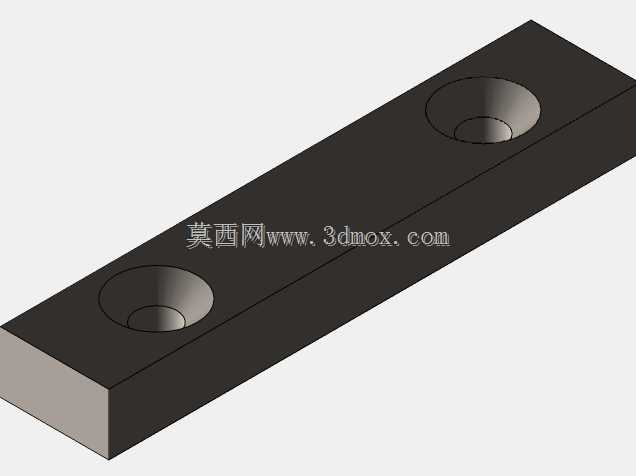

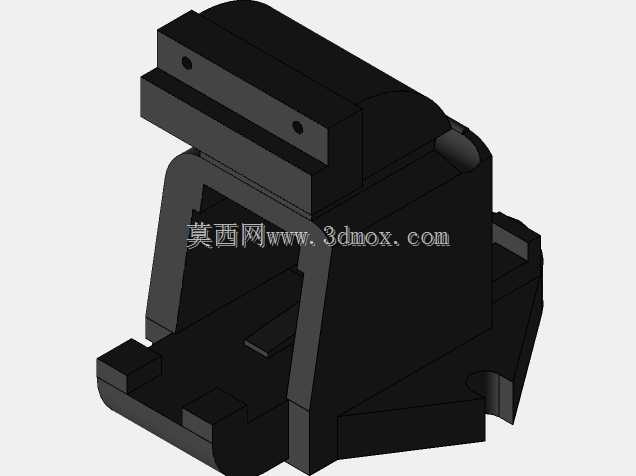

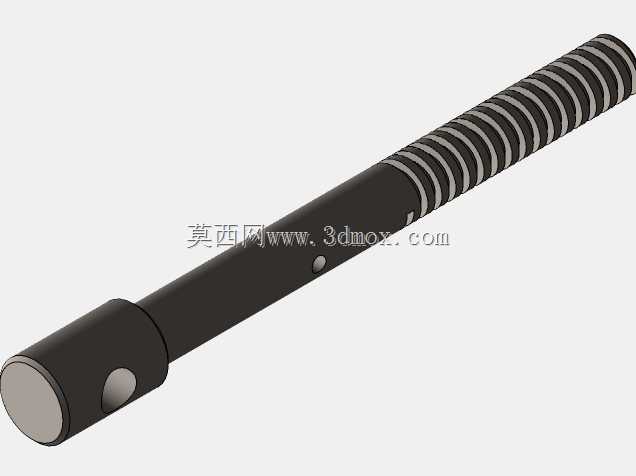

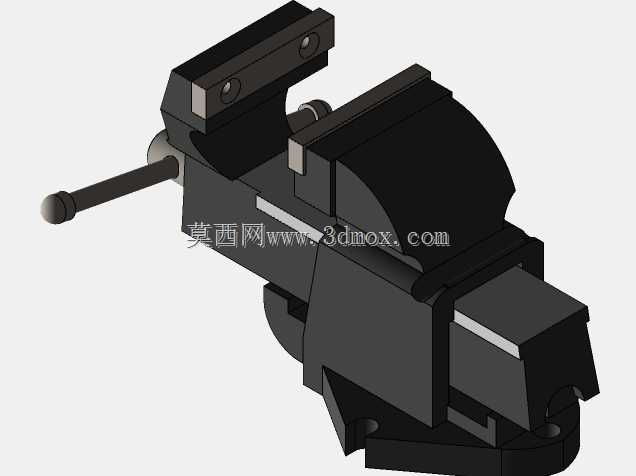

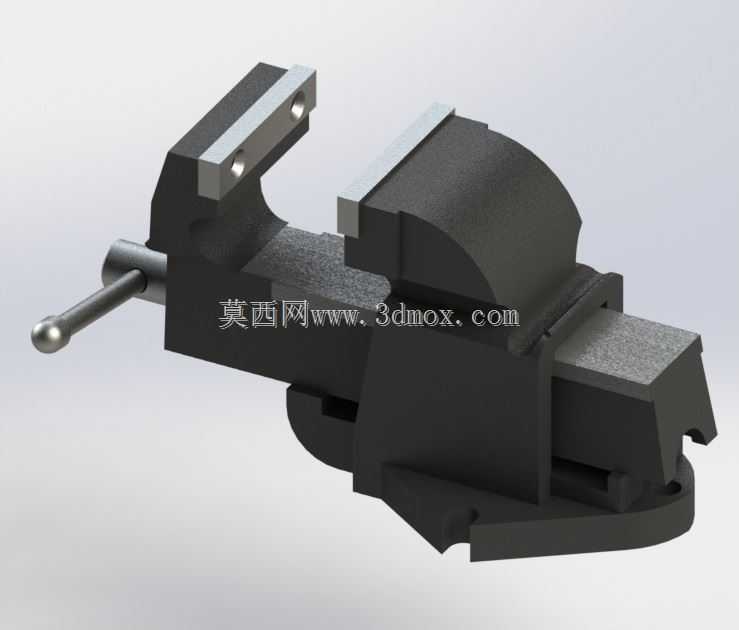

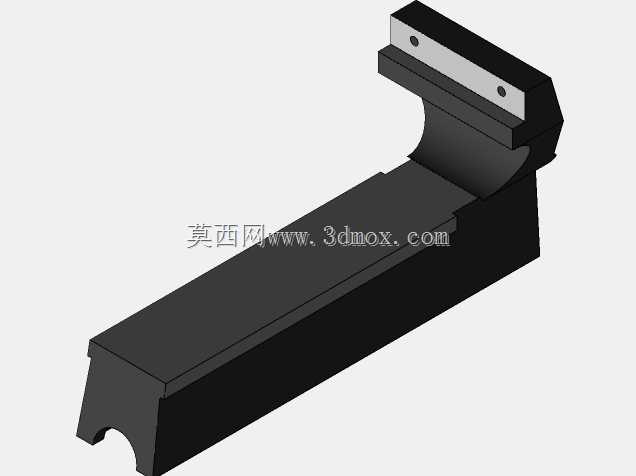

这款虎钳是机械加工、钳工装配、维修作业场景中极为常用的通用夹持工装，核心作用是稳固装夹待加工工件，为锯削、锉削、錾削、钻孔、攻丝、套丝、装配调校等工序提供可靠的装夹基准，避免作业过程中工件出现位移、晃动，保障加工精度与操作安全。在小型机加工车间、职业院校实训场地、设备维修站点、五金加工作坊等场景中，这类虎钳都是工作台面不可或缺的基础配套工装，能够适配金属件、硬质塑料件、小型木质构件等多种材质工件的装夹需求。从功能特性来看，该虎钳采用丝杠传动的夹紧结构，通过转动摇柄带动活动钳身沿固定导轨做直线往复运动，配合钳口处的淬硬齿面结构，能够在施加较小操作力的前提下获得极大的夹紧力，齿面的防滑设计可以避免工件受侧向加工力时出现打滑偏移；固定钳身与活动钳身的导轨配合面经过精密研磨，运动过程顺滑无卡滞，长期使用也能保持较高的配合精度，钳身整体采用高强度铸铁一体铸造成型，具备优异的刚性与抗形变能力，承受较大敲击力、夹紧力时不会出现开裂、形变问题，适配重负荷加工作业的使用需求。在设计思路上，这款虎钳充分兼顾了装夹稳定性、操作便捷性与耐用性：整体结构采用对称式布局，保障夹紧力能够均匀作用在工件装夹面，避免工件装夹后出现翘曲、偏斜；丝杠采用梯形螺纹传动，具备自锁特性，夹紧后不会因为加工过程中的振动出现松脱问题，无需额外加装锁止结构即可保持夹紧状态；摇柄采用可转动的球头设计，操作时握持顺手，转动过程中不会磨手，同时摇柄长度经过力矩优化，操作人员无需施加过大的力即可获得足够的夹紧力，降低长时间操作的疲劳感；钳口板采用可拆卸式设计，当齿面出现磨损、崩缺时可以快速更换，无需整体更换钳身，大幅降低后期维护成本，也可根据装夹需求更换为软钳口，装夹表面精度要求较高的工件时避免夹伤工件表面。从安装与尺寸边界来看，该虎钳的固定钳身底部带有一体化的安装固定座，座体上预留了对称分布的螺栓安装孔，能够通过T型螺栓或者膨胀螺栓牢固固定在钳工工作台、机床工作台面上，安装时需要保证钳身的固定钳口工作面与工作台边缘保持合适距离，避免长工件装夹时与工作台发生干涉；整体外形尺寸适配常规中小型工作台的安装空间，钳身最大开口度能够覆盖绝大多数小型零部件的装夹尺寸需求，钳口高度经过优化，装夹不同厚度工件时都能保证足够的夹持深度，避免工件装夹后出现倾覆问题；底部的转盘结构支持钳身360度旋转调整角度，调整到位后通过锁紧手柄即可固定角度，能够根据加工需求灵活调整工件的朝向，减少操作人员反复调整站位的频次，提升作业效率。
