台式电脑ATX电源钣金外壳结构设计

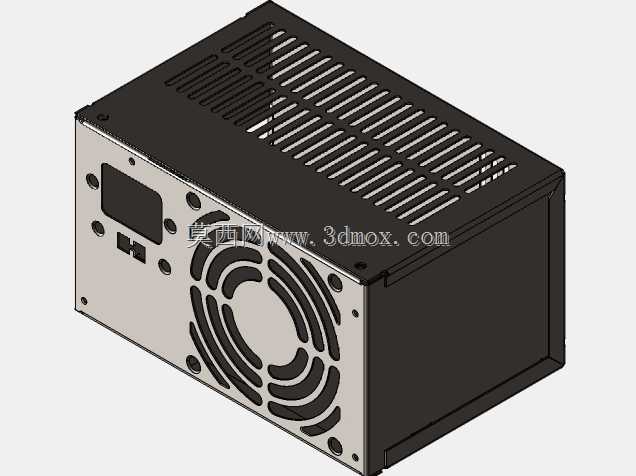

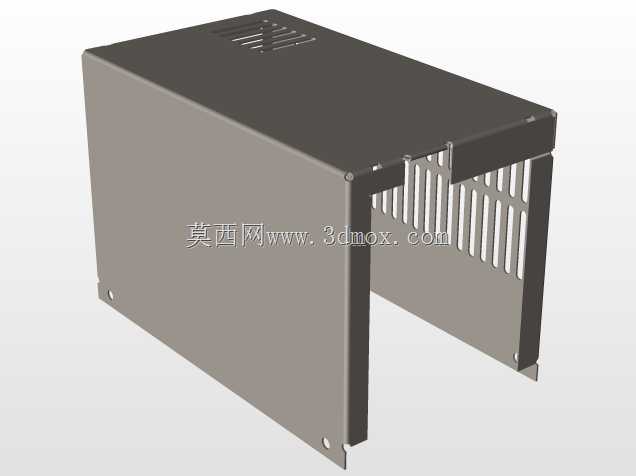

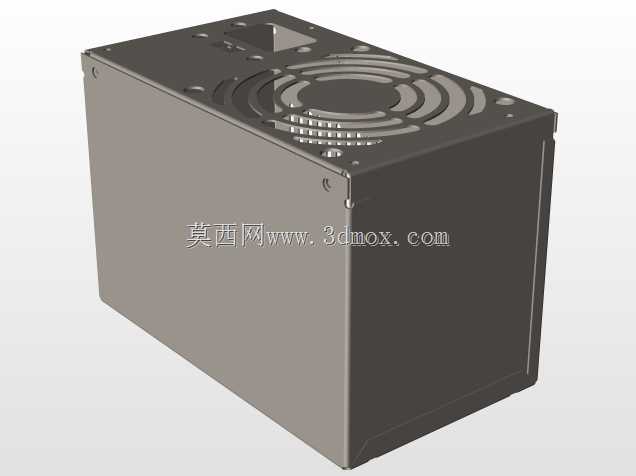

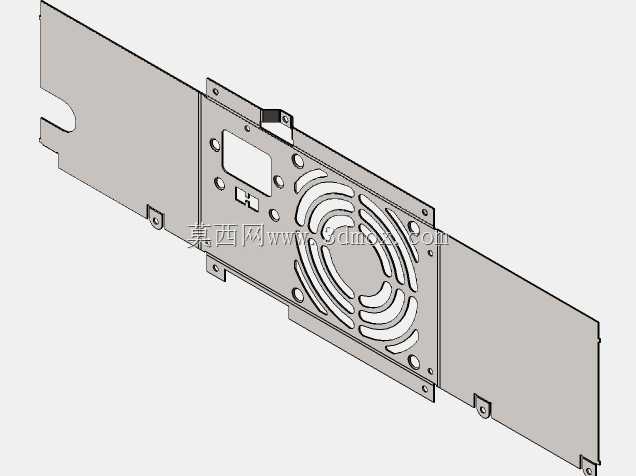

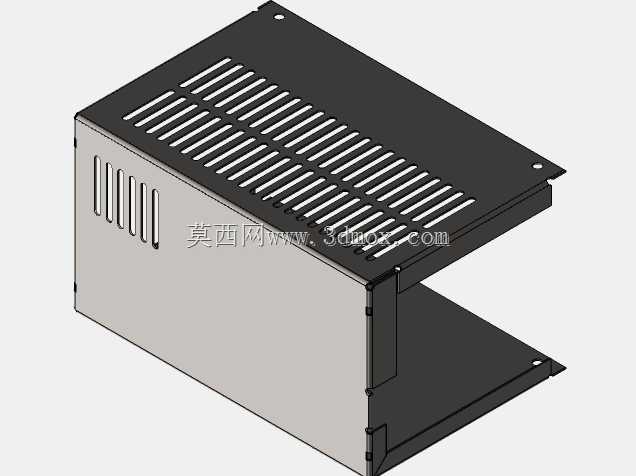

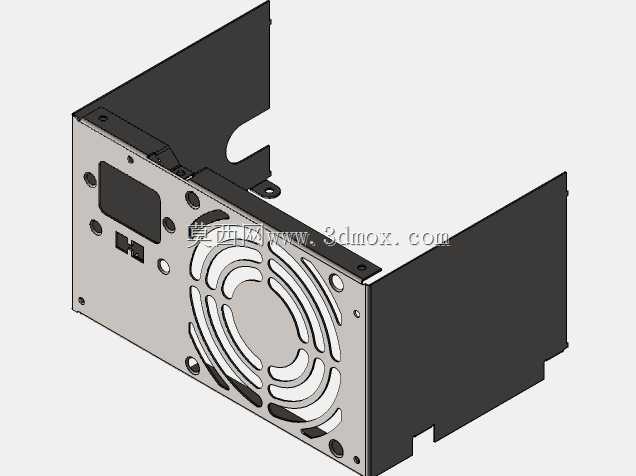

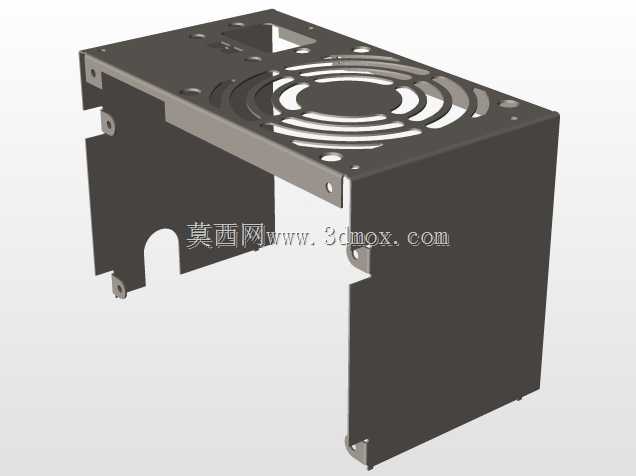

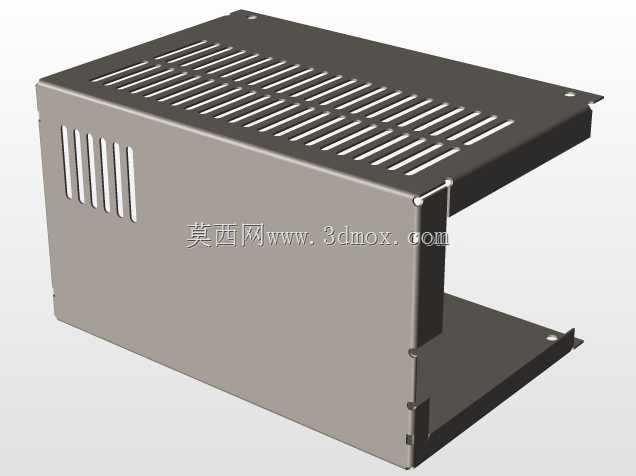

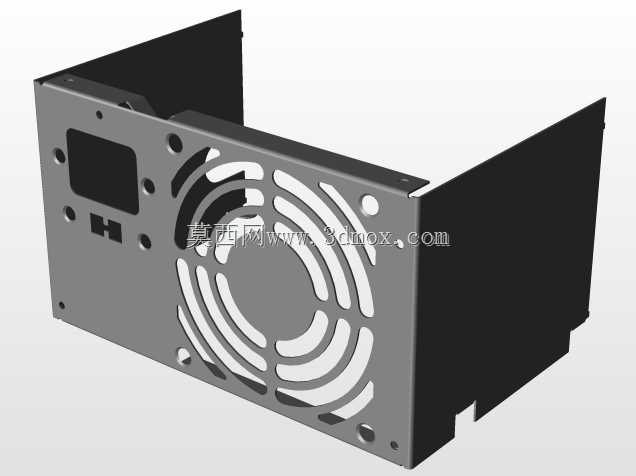

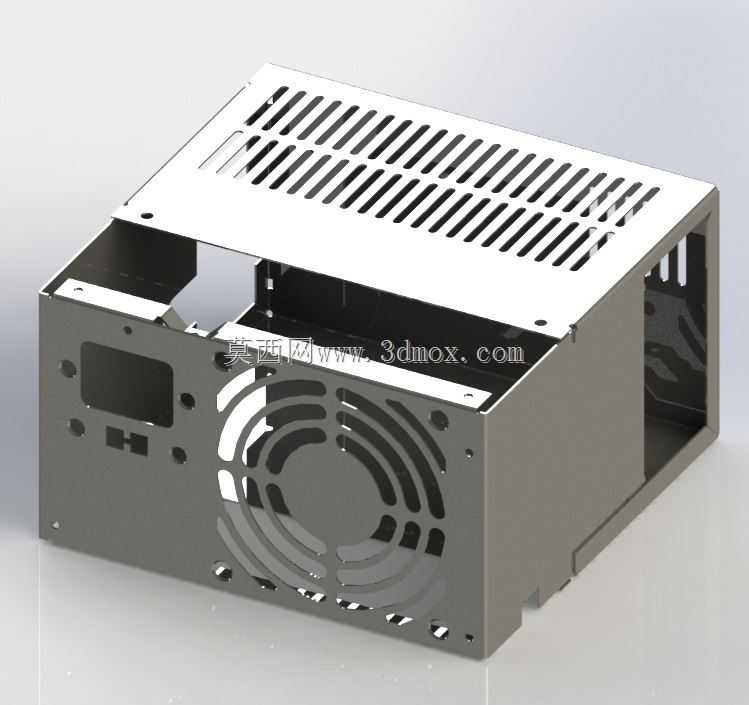

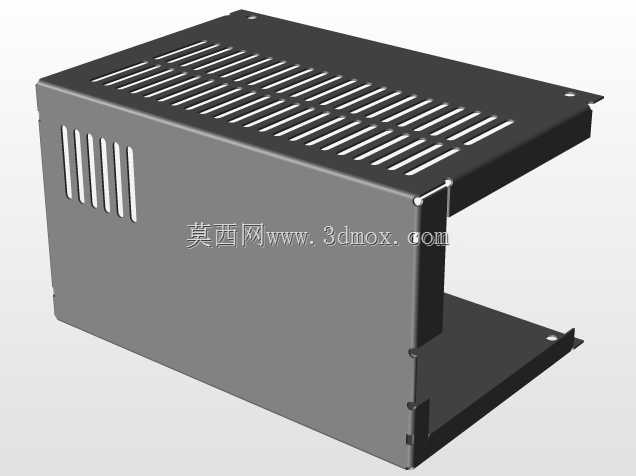

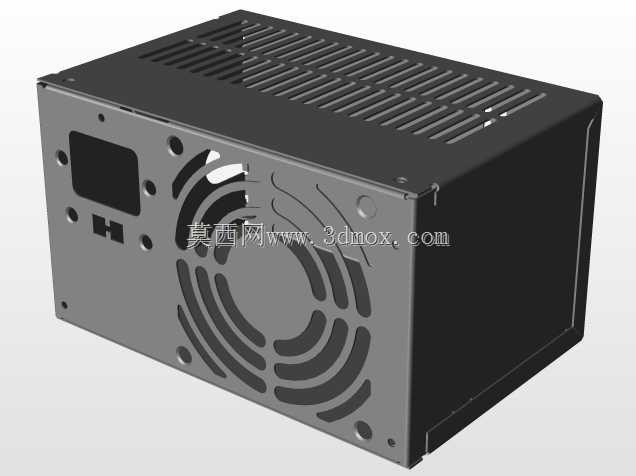

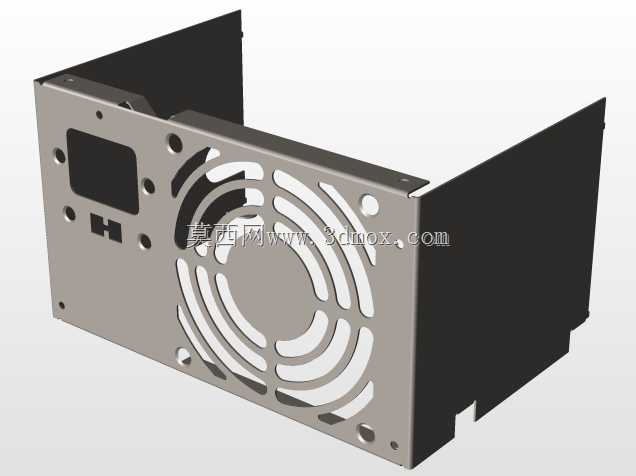

这款电源外壳是台式计算机供电单元的核心承载防护结构，主要应用于台式PC主机、工业控制计算机、小型嵌入式工控设备的供电模块封装场景，作为开关电源电路的外部防护载体，承担着物理防护、电磁屏蔽、散热导流、安装定位的多重作用。在实际使用场景中，该外壳需要包裹内部的PFC电路、变压模块、整流滤波组件与输出线材，将高压带电部件完全封闭在金属腔体内部，既避免使用者误触带电部件引发安全风险，也能阻隔内部电路产生的电磁辐射向外泄露，减少对主板、内存、硬盘等其他计算机配件的电磁干扰，同时阻挡外部环境的灰尘、液体飞溅、昆虫进入电源内部引发电路短路故障。产品在功能设计上做了多维度的考量，侧面预留的大尺寸圆形开孔为轴流散热风扇的安装位，匹配常规8cm/9cm/12cm规格的电源散热风扇，安装后可将电源内部工作产生的热量快速抽出壳体外，顶面排布的多组长条形通风格栅，配合风扇形成的定向气流，让外部冷空气可以顺着格栅进入壳体内部，带走变压器、功率管、整流桥等发热元件的工作积热，保证电源长时间高负载运行时的温度处于合理区间。壳体侧面预留的多组不同规格开孔，分别对应交流电源输入插座、电源开关、输出线材引出位的安装需求，开孔边缘做了折边钝化处理，避免组装时划伤线材绝缘层与操作人员手部。设计思路上采用了分体式钣金折弯拼接结构，以镀锌钢板为核心基材，通过数控冲压、折弯成型后用卡扣与螺丝完成组合装配，无需复杂的焊接工艺，既降低了生产加工的成本，也方便后续电源的维修拆解与元件更换。外壳的安装边界完全匹配标准ATX电源的安装尺寸规范，可直接适配绝大多数台式机箱、工控机箱的电源安装位，壳体上预留的固定螺丝孔位与机箱安装点位完全对齐，不需要额外改装即可完成固定装配，壳体内部预留的凸台与卡位，可以直接固定电源的PCB主板与散热片，让内部元件在运输、使用过程中不会出现移位晃动，提升电源整体的结构稳定性与抗振性能。
