汽车用行星式周转轮系传动结构

该行星式周转轮系是典型的定轴+动轴组合齿轮传动结构，核心应用场景覆盖汽车自动变速器传动单元、小型工业减速机动力传递模块、精密伺服设备减速增扭机构等领域，在紧凑安装空间下可实现大传动比动力输出，同时承担动力分流、转速匹配、扭矩放大的核心作用，是动力传动链路中实现转速扭矩适配的核心功能部件。

从实际用途来看，该轮系可在输入转速恒定的工况下，通过行星轮的公转与自转组合运动，实现多档位转速输出，也可通过固定不同轮组实现反向传动、直接传动等不同传动模式，在汽车传动场景中可替代多组定轴齿轮完成档位切换，大幅缩减传动机构的整体体积与重量，同时提升传动链路的承载能力，运行过程中多组行星轮均匀分担载荷，单齿承受的接触应力与弯曲应力远低于同参数定轴齿轮组，可适配更大扭矩的动力输入场景。

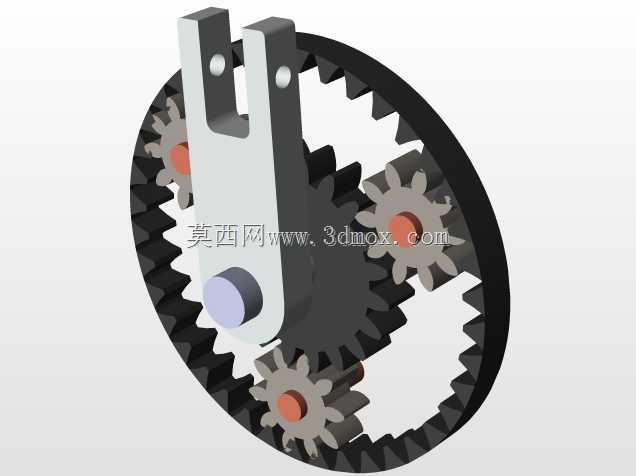

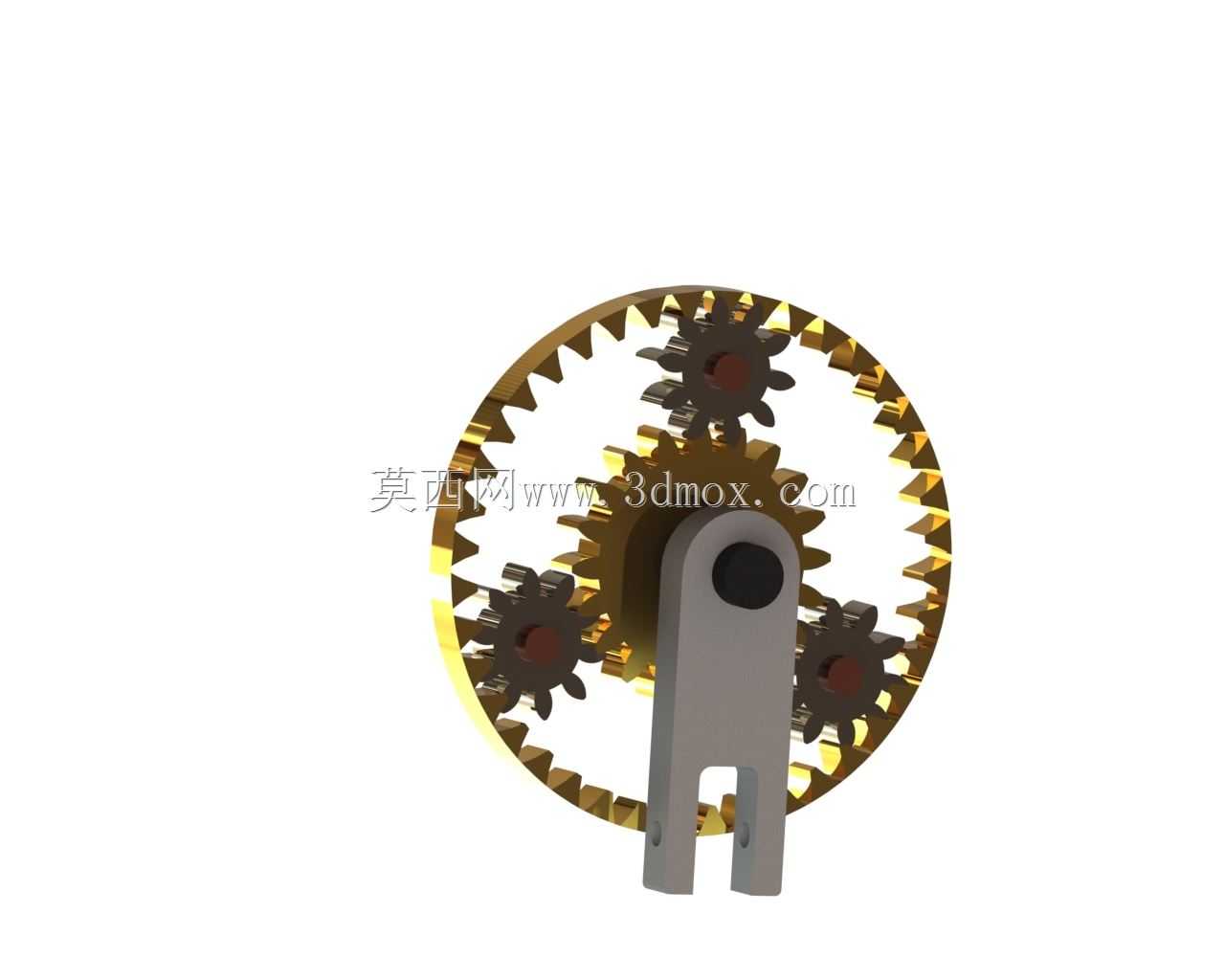

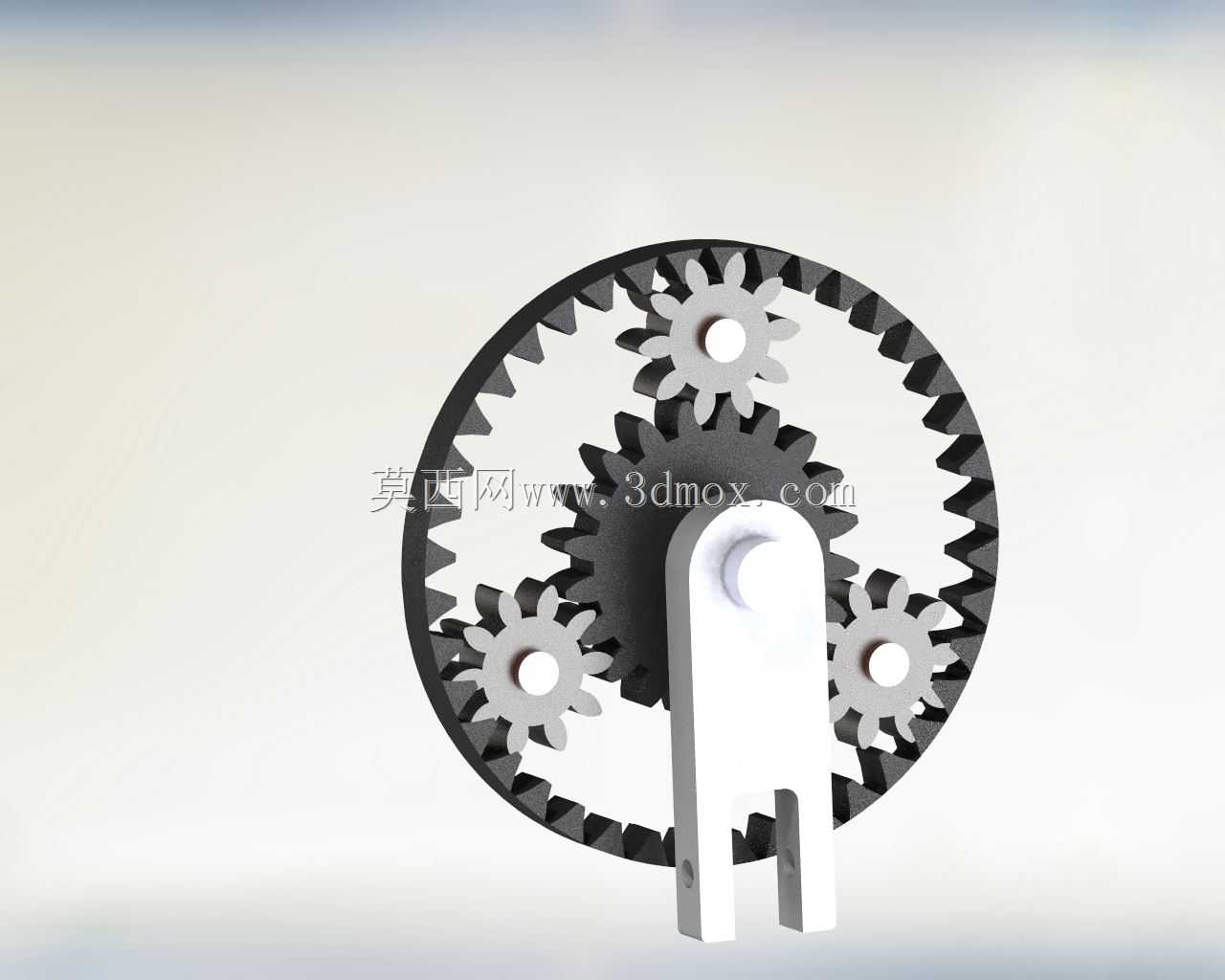

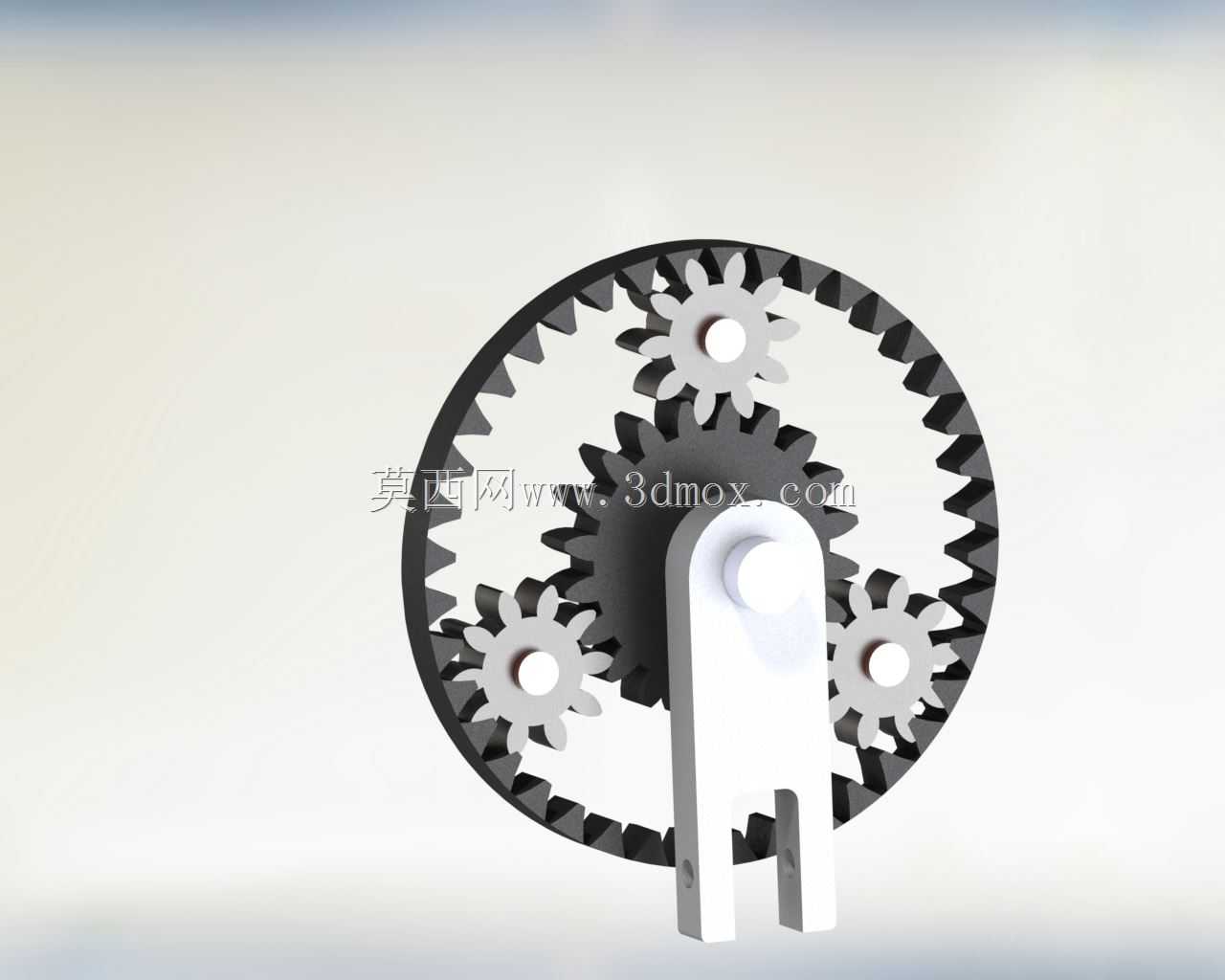

产品功能特性上，该轮系采用内齿圈搭配中心太阳轮、三组均匀分布行星轮的布局形式，行星轮通过配套行星架实现定位与动力输出，传动过程中三组行星轮同步啮合，传动平稳性优异，运行振动与噪声远低于普通定轴齿轮组，同时传动效率可保持在较高水平，在额定载荷工况下传动损耗极低。结构上齿圈采用内置齿形设计，可将整个传动轮组包裹在内，既可以对内部啮合齿轮形成防护，避免外界粉尘、杂质进入啮合面造成齿面磨损，也可以提升整体结构的刚性，减少传动过程中的结构形变。

设计思路层面，该轮系围绕紧凑化、高承载、平稳传动的核心需求展开，首先确定太阳轮与行星轮、内齿圈的模数与齿形参数，保证三组行星轮可均匀分布在太阳轮与内齿圈之间，实现无干涉啮合，齿形采用标准渐开线圆柱直齿设计，加工难度低，装配适配性强，行星架采用叉式支撑结构，两端对行星轮轴形成定位支撑，可承受更大的径向载荷，避免行星轮轴受载变形引发的啮合偏载问题。安装边界上，该轮系整体为同轴圆形布局，输入轴与输出轴保持同轴线设计，可直接适配同轴式传动的安装腔体，内齿圈外圈设置定位止口，可直接与设备壳体配合定位，行星架输出端设置标准连接接口，可直接与后续传动部件对接，无需额外加装转接结构，整体轴向与径向尺寸均经过优化，可在极小的安装空间内完成布置，适配各类对安装体积有严格限制的传动场景。
