高精度螺旋小齿轮轴传动结构

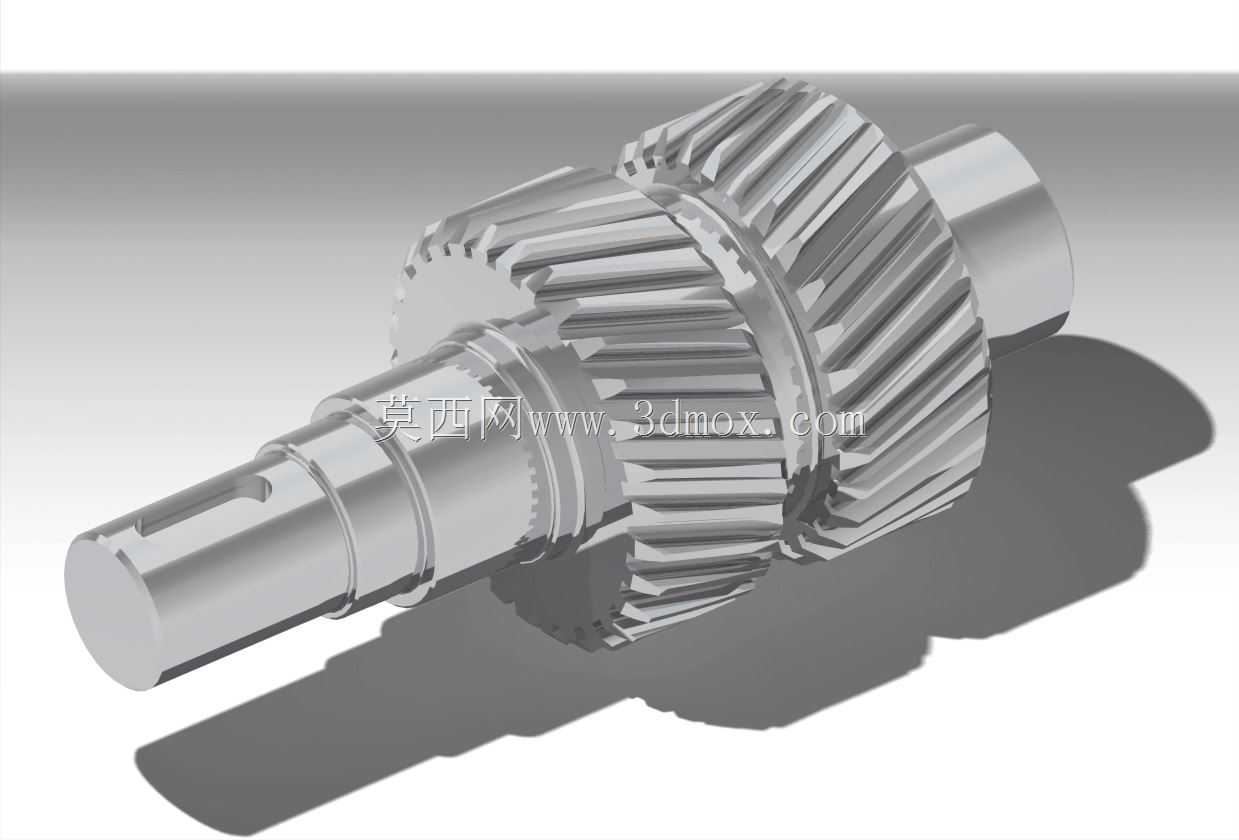

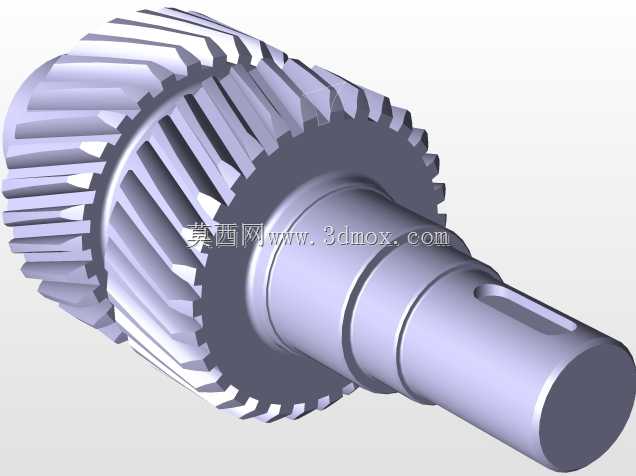

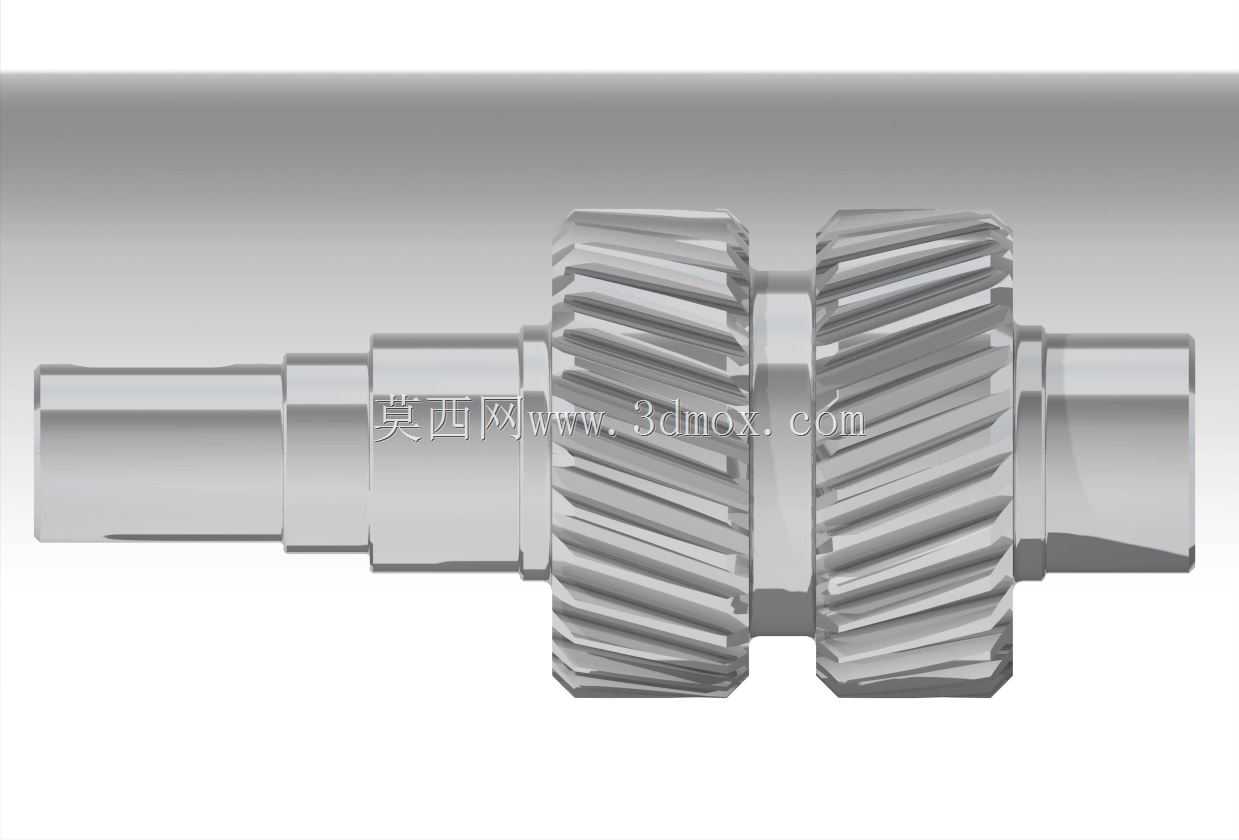

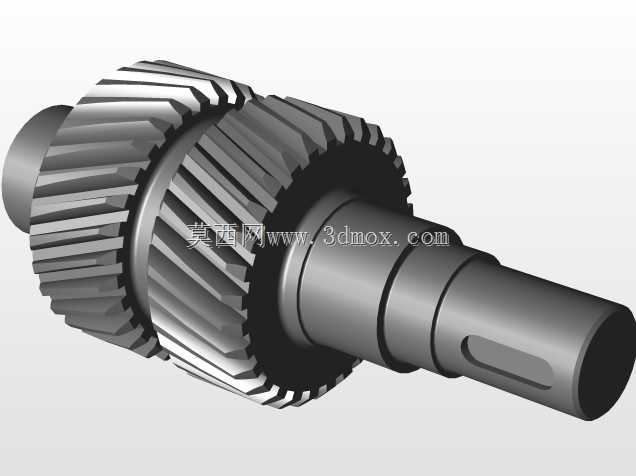

这款小齿轮轴是机械传动系统中的核心动力传递构件，主要应用于需要高负载、平稳传动的动力传输场景，常见于汽车变速器、工业减速机、机床主轴传动单元、工程机械动力分配机构等设备中，承担着将输入轴的旋转动力精准传递给啮合从动齿轮的核心作用，可在高速运转工况下保持稳定的扭矩输出，有效降低传动过程中的振动与噪音。从结构设计来看，该零件采用一体化轴齿集成设计，将斜齿齿轮结构与传动轴本体加工为整体，避免了分体式装配带来的同轴度误差与连接松动风险，轮齿部分采用螺旋斜齿构型，相比直齿结构拥有更大的啮合重合度，轮齿啮合过程是逐步进入、逐步退出的状态，能大幅降低传动冲击，适配更高转速的运转需求，同时可承载更大的径向与轴向复合载荷。轴身部分根据安装需求设计了多段不同直径的轴颈结构，分别对应轴承安装位、限位台阶、键槽连接位，其中键槽结构用于与外部动力输入部件（如联轴器、带轮）实现周向固定，保证扭矩传递过程中不会出现相对打滑，各轴颈的同轴度公差经过严格控制，确保装配后整轴的回转精度，避免高速运转时出现径向跳动影响传动效率与零件寿命。在安装边界方面，该齿轮轴的轴向尺寸经过紧凑化设计，两端轴头长度适配常规深沟球轴承与圆锥滚子轴承的安装宽度，齿轮段的齿顶圆直径与相邻轴颈直径预留了足够的轴承装配避让空间，安装时可从轴端依次压入轴承、定位挡圈等配套零件，无需额外设计复杂的工装即可完成装配，轴端的倒角设计也方便装配时的导向导入，避免刮伤轴承内圈与安装孔壁。在实际工况中，该齿轮轴可适配油浴润滑或喷油润滑方式，轮齿表面的高精度加工构型能保证润滑油膜在啮合面均匀附着，减少齿面磨损，延长零件的服役周期，整体结构兼顾了传动强度、运转平稳性与装配便捷性，可满足中高端传动设备对核心传动件的性能要求。
