家具汽车用多关节联动铰链结构设计

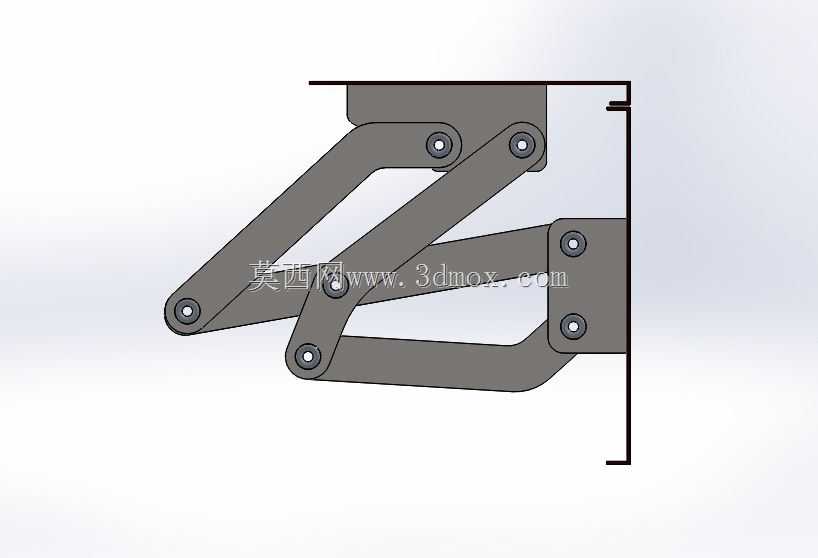

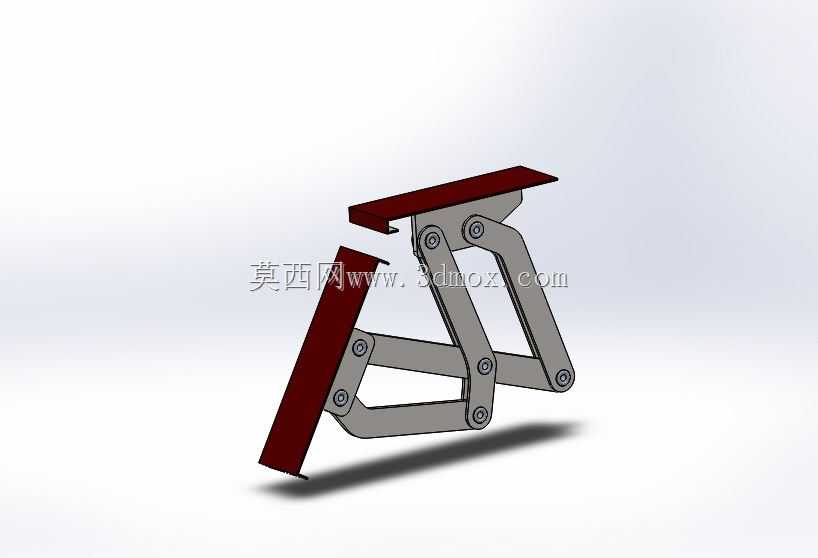

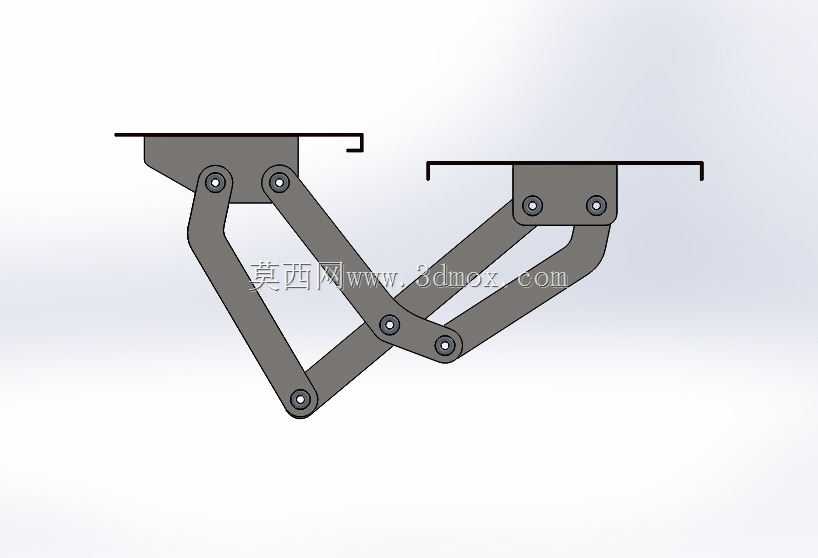

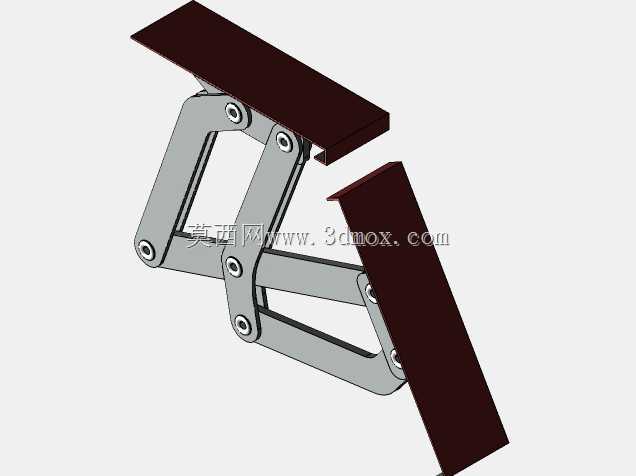

这款多关节铰链是面向家具与汽车领域开发的联动铰接构件，核心作用是实现两个安装基体之间的可控角度翻转与位置保持，替代传统单轴铰链的运动局限，满足大行程折叠、多角度悬停的使用需求。在家具场景中，这类铰链可应用于折叠桌板、隐藏式翻板家具、多功能沙发靠背调节、储物柜门的上翻支撑结构，能够在开启过程中让活动板件避开周边柜体的干涉区域，实现平顺的开合轨迹，同时在指定开合角度下提供稳定的支撑力，避免板件下坠或自行闭合；在汽车领域，该类铰链可用于车载扶手箱翻盖、后排小桌板、储物格盖板、内饰隐藏式功能件的铰接部位，适配车内紧凑的安装空间，在开合过程中不会与周边内饰件发生剐蹭，同时兼顾操作的顺滑手感与长期使用的结构可靠性。从功能特性来看，这款多关节铰链采用多组连杆铰接的平面连杆机构原理，通过多根连杆与转轴的配合，将单一的转动动作转化为多轴联动的复合运动轨迹，相比普通单轴铰链，其活动端的运动路径并非固定圆弧，而是可以根据安装需求设计对应的开合轨迹，实现开启时向外平移翻转、闭合时完全收合贴合的效果，同时机构本身具备一定的自锁特性，在开合行程的任意位置都能依靠连杆的受力角度保持稳定支撑，无需额外加装气撑或卡扣结构。在设计思路上，这款铰链首先围绕目标安装场景的开合行程需求，确定各根连杆的长度比例与铰接点位置，通过运动仿真反复校核开合全行程的轨迹，确保活动端在运动过程中不会与安装基体发生干涉，同时优化各铰接点的受力角度，让铰链在承受额定载荷时，各转轴的受力分布均匀，避免局部应力集中导致的磨损或变形；结构上所有连杆均采用等厚度钣金冲压成型，加工工艺简单，成本可控，铰接转轴采用标准铆接结构，装配后转轴与连杆孔之间的间隙控制在合理范围，既保证转动顺滑无卡滞，又避免间隙过大导致的晃动问题。在外形尺寸与安装边界方面，这款铰链收合状态下整体为扁平状结构，厚度方向尺寸紧凑，能够嵌入家具板件或汽车内饰的夹层内部，不会外露影响外观；两端的安装面均为平面结构，预留了标准的螺丝安装孔位，安装时只需将两个安装面分别固定在固定基体与活动板件上即可，无需额外加工复杂的安装槽位；铰链完全展开时的支撑角度经过优化，能够满足家具翻板90度水平支撑、汽车内饰件最大开启角度的使用需求，同时在最大开启位置设置了隐性的行程限位，避免机构过翻转导致的结构损坏。整体结构没有多余的冗余部件，所有连杆的受力路径直接，长期反复开合后依然能保持稳定的运动精度与支撑强度，适配批量生产的工艺要求。
