带法兰安装座TR22x5梯形螺纹螺母结构

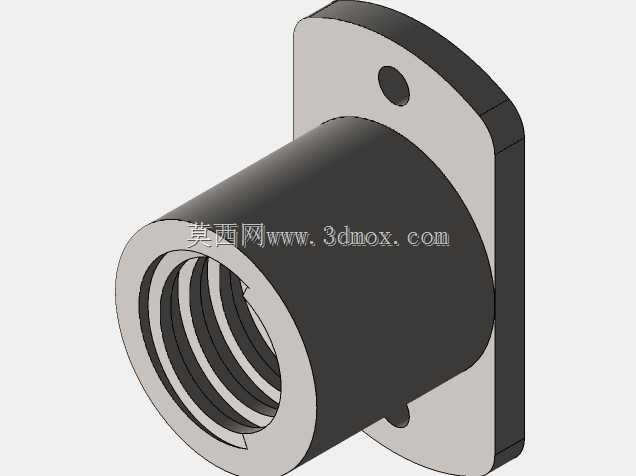

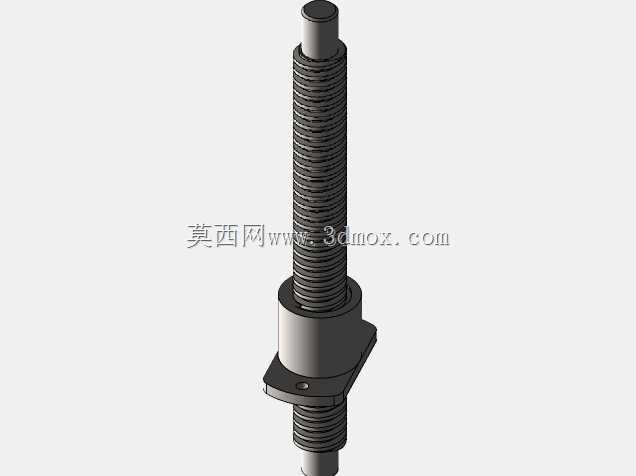

这款带法兰安装结构的梯形螺纹螺母，是直线传动场景中极为常用的配套部件，主要适配公称直径22mm、螺距5mm的梯形丝杠使用，广泛应用在普通机床进给机构、小型升降平台、工装夹具调节装置、轻工包装设备的直线位移模组、自动化生产线的位置调整单元等场景中，承担将丝杠的旋转运动转化为直线往复运动的核心传动功能，相比普通三角螺纹螺母，梯形螺纹的牙型角为30度，牙根强度更高、对中性更好，传动过程中受力均匀，能够承受更大的轴向载荷，同时具备良好的自锁性能，在垂直升降类应用中可以避免负载自行滑落，提升设备运行的安全系数。在产品设计思路上，整体采用一体化切削成型的结构方案，主体为圆柱形螺纹套筒，一端延伸出切边方形法兰安装座，法兰座上对称开设两个安装通孔，无需额外配置转接固定件，就可以直接通过螺栓将螺母锁紧在设备的移动滑台或者安装基面上，大幅简化了装配流程，减少了装配累积误差；法兰与套筒衔接位置做了圆弧过渡处理，避免应力集中导致的部件开裂，提升长期往复运动下的结构强度；内螺纹部分严格遵循梯形螺纹的公差标准加工，牙面粗糙度控制在合理区间，既保证与丝杠配合的顺畅度，减少传动卡顿，又能预留合适的润滑脂存储间隙，延长部件的维护周期。从外形尺寸与安装边界来看，套筒部分的外径匹配常规TR22x5丝杠的配套螺母尺寸，法兰的方形轮廓尺寸适配常见的小型滑台安装孔位，两个安装孔的中心距符合通用传动模组的安装标准，安装时需要注意保证螺母内螺纹的轴线与丝杠轴线的同轴度，避免偏载导致螺纹异常磨损；螺母整体的轴向长度经过合理设计，在保证足够螺纹啮合圈数、分散轴向载荷的同时，不会占用过多的安装空间，能够适配结构紧凑的小型设备安装需求，法兰的厚度经过强度校核，在额定轴向载荷下不会发生形变，保证安装的稳固性。实际使用过程中，这款螺母可以配合铜质或者钢制的同规格梯形丝杠使用，根据负载大小选择定期涂抹润滑脂维护，能够在低速往复运动的场景下长期稳定工作，既可以用于手动调节的工装定位结构，也可以适配电机驱动的自动进给机构，适配性较强。
