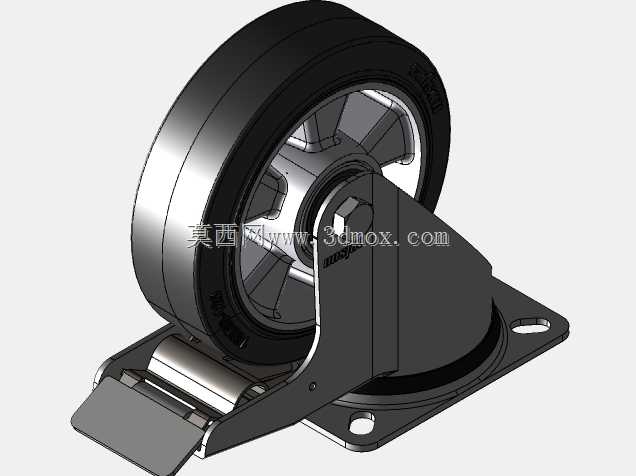

160MM全锁式万向刹车脚轮结构设计

这款全锁式脚轮主要面向工业重载移动场景设计，可广泛应用于重型仓储货架、工业周转台车、大型设备移动基座、自动化生产线接驳工装、商用重型厨具、物流分拣笼车等需要频繁移位同时需要可靠驻停的场景，能够在车间环氧地坪、硬化水泥地面、普通地砖等常见工业商用地面稳定使用，适配绝大多数需要兼顾移动灵活性与停放稳定性的重载承载需求。产品采用旋转万向支架结构，支架主体通过加厚钢板冲压成型后做防锈处理，搭配顶部四孔法兰安装盘，安装时可通过螺栓直接与设备底部的安装面锁紧固定，安装孔位布局符合通用重载脚轮的安装间距规范，无需额外定制转接件即可适配多数现有设备的安装位，轮体直径为160毫米，整体安装高度适配常规工业设备的底部离地间隙要求，不会出现安装后设备整体高度偏差过大影响使用的问题。轮体部分采用铝轮毂搭配天然黑色橡胶胎面的组合结构，铝轮毂采用一体压铸成型，整体强度高抗形变能力强，长期重载使用不会出现轮毂开裂变形的问题，橡胶胎面硬度控制在65-67邵氏A区间，既能够保证滚动过程中的缓冲减震效果，避免移动过程中颠簸对设备上搭载的精密部件造成冲击损伤，同时也具备足够的耐磨性能，长期使用不会出现过度磨损导致轮体失圆的问题，滚动阻力小，推动重载设备时更加省力。产品搭载的全锁式制动器可以同时实现轮体转动锁止与万向支架旋转锁止，踩下制动踏板后，不仅可以限制车轮自身的滚动，同时也能锁定支架的旋转方向，避免设备停放在有坡度的地面时出现车轮滑动或者支架意外转向导致的设备移位问题，制动踏板采用大尺寸冲压钢板结构，踩踏时受力面大，操作人员用脚即可轻松完成锁止与解锁操作，不需要弯腰手动操作，使用更加便捷。设计过程中充分考虑了重载使用的结构强度需求，支架的旋转部位采用铆接结构搭配耐磨衬套，长期万向旋转不会出现松旷异响的问题，轮体的连接轴采用高强度碳钢材质，配合润滑结构能够保证长期转动顺畅，整体额定承载能力可达350千克，单只脚轮即可满足多数中型重载设备的移动承载需求，多只搭配使用时可承载数吨重的大型设备，同时橡胶胎面不会对地面造成硬损伤，避免移动设备时刮花车间地坪，适配更多对地面保护有要求的使用场景。
