复古卧式组装锅炉结构三维设计作品

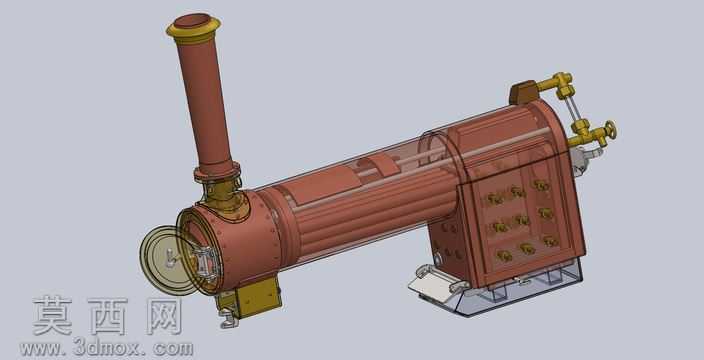

本作品为复古卧式组装锅炉的三维建模设计成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先逐一完成锅炉各组成零件的独立建模，再按照实际组装逻辑完成整体装配约束，完整还原了该款组装锅炉的真实结构形态。建模阶段针对锅炉的核心结构做了精细化处理：主体卧式炉筒采用薄壁回转体特征建模，还原了筒身的铆接凸起细节，炉筒外侧的散热筋结构通过阵列特征完成，保证了筋条间距均匀、形态规整；立式烟囱部分采用分段建模方式，分别完成烟囱底座、筒身、顶部封盖的结构设计，还原了烟囱与炉筒连接部位的法兰密封结构；炉体侧面的阀门管路系统，逐一还原了截止阀、连接管路、接头的细节结构，管路的弯折角度、阀门的手轮形态都按照真实工业部件比例完成建模；炉体前部的炉门结构做了可活动的装配约束设计，还原了炉门铰接、观察窗、锁紧手轮的细节；底部的支撑机架采用框架式结构建模，还原了支架的地脚、安装板的细节，保证整体模型放置的稳定性。材质与渲染阶段，针对不同部件赋予了贴合真实质感的材质：炉体主体采用做旧红铜材质，调整材质的粗糙度、金属度参数还原老旧金属的哑光质感，表面添加轻微的氧化痕迹纹理提升真实感；阀门、管路、法兰等部件采用黄铜材质，还原铜质部件的温润金属光泽；烟囱顶部封盖、底部支架的电气盒部件采用深棕色烤漆材质，模拟漆面的细微反光效果；炉门观察窗采用半透明玻璃材质，调整折射参数还原玻璃的通透质感；底部支撑脚采用防滑橡胶材质，还原橡胶的哑光粗糙质感。渲染阶段采用柔和的工作室布光方案，主光源从侧上方打亮模型主体，补光弱化阴影死黑区域，环境光添加轻微的环境反射，让金属材质的反光更自然真实，最终渲染图清晰呈现了锅炉的整体结构与各部件的材质质感。设计过程中充分考虑了组装式锅炉的结构合理性，各部件之间的装配间隙、连接关系都符合真实机械装配规范，既还原了复古锅炉的外观形态，也保证了模型结构的可装配性，可用于工业科普展示、复古设备结构演示、相关热力设备的参考设计使用。
