双端口模块化RJ45网络接口连接件设计

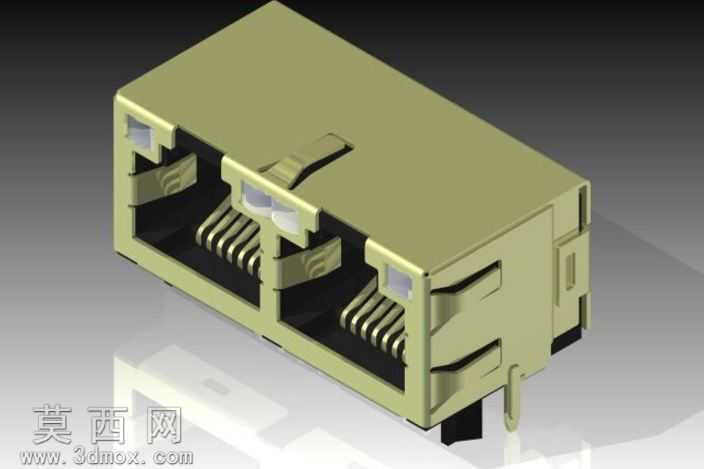

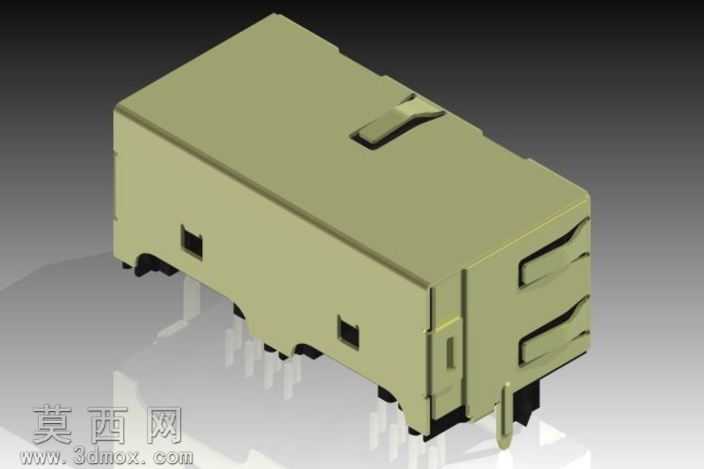

本作品为双端口RJ45模块化网络接口的三维参数化建模成果，建模阶段以TE品牌5-6610000-1型号实物的实测尺寸为基准，在Autodesk Inventor平台完成全参数化特征构建，建模过程优先采用自底向上的装配逻辑，先分别完成金属屏蔽壳体、内部接触弹片、塑胶定位卡槽、固定插脚、屏蔽弹爪等独立零件的建模，再通过装配约束完成整体拼合，确保各零件间的配合间隙符合实际生产的公差要求。材质与渲染环节，针对屏蔽壳体采用哑光镀镍锌合金材质，调整金属粗糙度参数至0.3、反射强度0.6，还原实物表面的半哑光金属质感；内部接触弹片设置为高弹性锡磷青铜材质，添加轻微的金属做旧效果模拟镀层的细微质感；塑胶定位件采用阻燃PBT工程塑料材质，调整漫反射颜色为哑光米白色，还原塑胶件的磨砂表面质感；固定插脚设置为镀锡铜材质，添加轻微的倒角特征避免锐边失真，最终渲染采用三点布光方案，主光源从斜上方45度投射，搭配侧方补光弱化阴影死区，底部添加弱反光地面突出模型的轮廓立体感。结构设计上，该模型完整还原了双口RJ45接口的内部结构，每个端口内部设置8根错位排列的接触弹片，弹片的倾斜角度、接触凸起位置完全匹配标准RJ45水晶头的插接尺寸，壳体两侧设置弹性卡扣结构用于设备面板的卡装固定，底部设置两个定位插脚用于PCB板焊接时的预固定，壳体外侧的屏蔽弹片结构可在插接后与设备机壳导通实现电磁屏蔽效果，两个端口之间设置隔离筋位避免相邻端口插接时产生结构干涉。设计思路围绕模块化通讯连接件的通用化需求展开，建模过程中所有特征尺寸均关联参数表，可通过修改核心参数快速调整端口数量、壳体高度、插脚间距等尺寸，适配不同设备面板的安装需求，模型同时导出STL、STEP、IGES等通用格式，可兼容多数三维CAD软件的编辑需求，也可直接用于3D打印手板验证、产品结构演示、装配干涉检查等场景，模型的所有倒角、拔模斜度均按照实际注塑、冲压工艺要求设置，无建模过程中常见的零厚度面、特征重叠等几何错误，可直接导入工程软件进行后续的模具设计、结构仿真等工作。
