教学用箱式齿轮减速器传动结构

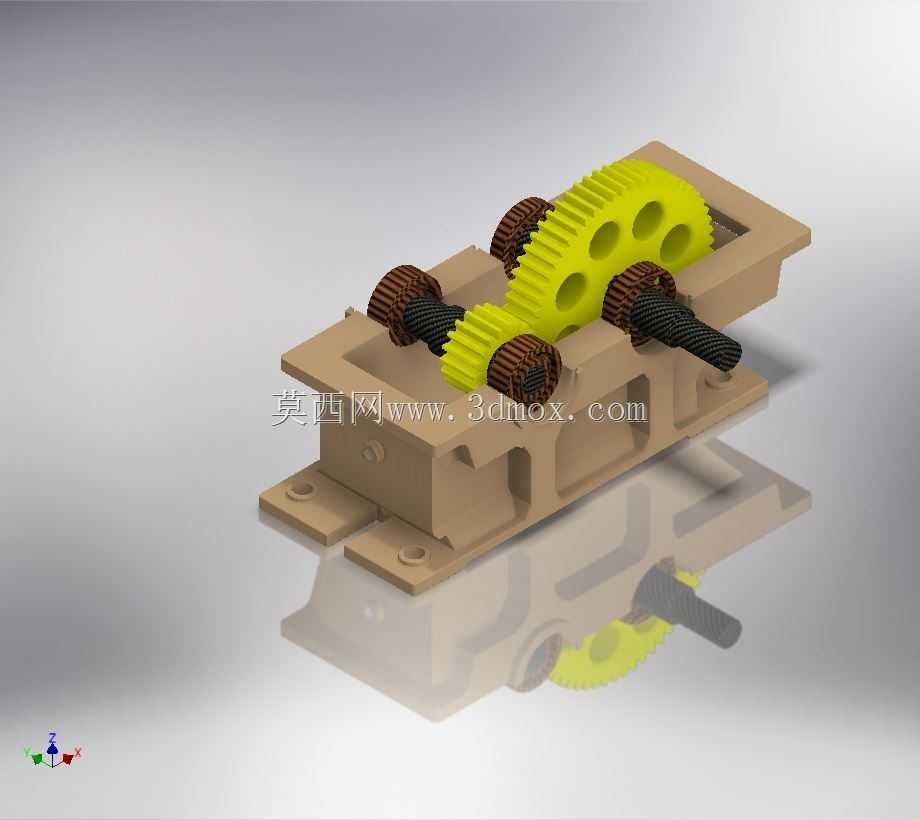

这款齿轮传动结构主要面向机械专业入门教学场景设计，可用于课堂上讲解定轴轮系传动原理、减速器动力传递路径的演示教具，也可作为初学者练习三维装配、理解机械配合关系的练习载体，帮助新手快速建立对齿轮啮合、轴系排布、箱体支撑的直观认知，填补纯理论教学中缺乏实体结构参照的空白。在实际功能层面，该结构通过不同齿数的圆柱齿轮啮合实现固定传动比的减速增扭，输入轴端的小齿轮带动中间轴上的双联齿轮转动，最终将动力传递至输出轴的大齿轮，可将输入端的高转速低扭矩动力转换为低转速高扭矩输出，适配小型输送线、教学演示台、简易实验装置等对输出转速要求较低、载荷不大的传动场景。从设计思路来看，整体采用剖视展示的结构逻辑，将箱体上盖做省略处理，完整露出内部所有齿轮、轴、轴承的排布位置，让学习者可以直接观察到每一级齿轮的啮合状态、轴的支撑方式、传动件的相对位置，无需拆解结构就能看清内部传动逻辑；齿轮采用直齿圆柱齿轮设计，加工难度低、啮合无轴向力，适配入门教学场景下的易加工、易装配需求，齿轮上开设的减重孔既降低了整体重量，也能直观展示齿轮轻量化设计的常见思路；箱体采用一体式铸造结构的简化设计，底部带安装固定耳板，耳板上预留安装通孔，可直接通过螺栓将整体结构固定在安装基座上，安装边界清晰，不需要额外设计复杂的固定支架。外形尺寸上整体结构紧凑，箱体长度方向预留足够的轴伸长度，输入输出轴分别从箱体两侧伸出，轴端预留传动件安装位，可直接连接带轮、联轴器等外接传动部件，箱体宽度方向刚好容纳所有齿轮的啮合宽度，不会出现额外的空间浪费，高度方向保证齿轮转动时不会与箱体内壁发生干涉，底部安装耳板的孔位间距符合小型教学实验台的通用安装尺寸，可直接适配多数常规教学实验平台的安装需求，不需要额外做安装位的改装调整。
