卧式空气储存压缩机罐体结构设计

　　在工业气动系统的布局设计中，压缩空气的缓冲储存环节是保障系统压力稳定的核心组成部分，这类卧式储气罐体常被布置在空压站房的出气端、车间气动管线的节点位置，或是小型移动式空压机的集成单元内，承担着缓冲压力波动、分离冷凝液态水、储备应急压缩空气的实际作用。不同于立式储气罐对垂直安装空间的要求，卧式结构的罐体更适配低矮安装空间的场景，比如集成在小型空压机撬装底座上、放置在车间设备夹层的管线旁，或是配套在移动式气动作业设备的机架上，能够在有限的水平空间内完成足够容积的空气储存，降低整体设备的重心，提升移动或固定安装后的稳定性。

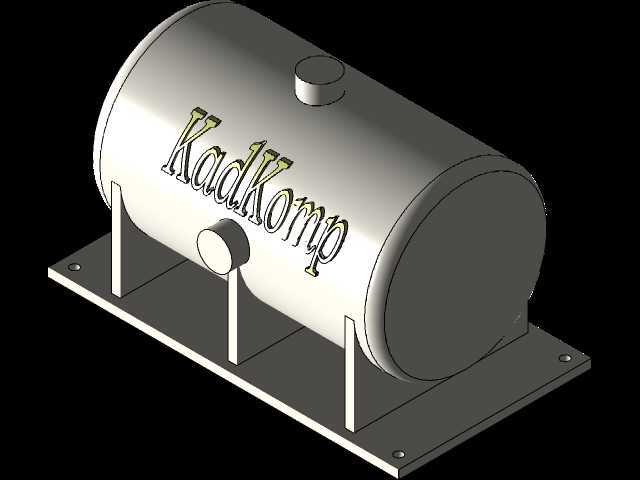

　　从结构设计的角度来看，该罐体采用标准椭圆形封头与圆柱形筒身焊接成型的结构，筒身作为主要的储压腔体，壁厚设计需匹配额定工作压力下的强度要求，椭圆形封头的应力分布特性能够有效降低承压状态下的焊缝应力集中，相比平盖封头拥有更优的承压性能，同时减少不必要的材料冗余。筒身上设置的两个径向管口，分别承担不同的介质流通功能：位于筒身上部的管口通常作为压缩空气的进气接口，接入空压机输出的高温高压空气，避免进气气流直接冲击罐底沉积的冷凝水；位于筒身侧下方的管口可作为出气接口或是排污接口，根据实际管路布局调整接口朝向，满足不同安装场景的管线走向需求。

　　罐体底部的支撑结构采用三个立式支脚与一体化安装底板焊接的形式，支脚与筒身的连接位置做了贴合筒身弧度的切口处理，保证焊接接触面积足够，分散罐体满压状态下的承重载荷，避免局部应力过大导致的焊缝开裂。安装底板为整体式平板结构，四个角位置预留了螺栓安装孔，安装时可通过膨胀螺栓或连接螺栓将罐体固定在设备机架、水泥基础或是撬装底座上，安装孔的间距设置预留了足够的操作空间，方便现场施工时的螺栓紧固作业，同时底板的平面度要求能够保证罐体安装后不会出现额外的附加应力，避免长期承压状态下的结构变形。

　　在实际应用场景中，这类小型储气罐常配套在小型气动工具作业站点、实验室气动试验台、小型自动化设备的气动回路中，当空压机间歇工作时，罐体内储存的压缩空气能够维持系统压力的稳定，避免空压机频繁启停带来的设备损耗，同时罐体内的腔体空间能够让压缩空气中携带的润滑油雾、水汽在流速降低后自然沉降到罐底，通过定期排污排出，减少后续气动元件的磨损与堵塞。设计过程中需要重点考虑罐体的容积与配套空压机排量的匹配关系，同时核算支脚的承重强度、安装底板的螺栓剪切强度，保证在满压状态、甚至是轻微运输振动的场景下，支撑结构不会出现变形或失效。

　　外形尺寸的边界设计上，筒身的长度与直径比例控制在2:1左右，这个比例下的卧式罐体既能够保证足够的储存容积，又不会因为筒身过长导致支撑跨距过大，增加支脚的承重负担；罐体顶部的管口高度控制在合理范围内，避免安装后顶部接口与上方的管线或设备外壳产生干涉；侧方管口的伸出长度预留了足够的管路连接操作空间，方便安装时拧紧管接头或是安装阀门。安装底板的宽度略大于筒身直径，长度略短于筒身总长度，既能够保证支撑的稳定性，又不会占用过多的安装平面空间，适配紧凑布局的设备安装需求。

　　从建模逻辑来看，该结构的三维设计首先需要确定筒身的内径、壁厚、长度参数，通过旋转特征生成筒身与两端封头的基础腔体，之后在对应位置生成径向的管口凸台，通过拉伸切除完成接口的内孔加工特征，再单独建模支脚与安装底板，通过装配约束或是合并特征将支撑结构与罐体主体连接，最后在安装底板上切除螺栓过孔，完成整体结构的建模。建模过程中需要注意支脚与筒身的相贯线处理，保证焊接位置的特征贴合实际加工工艺，避免出现建模特征与实际加工不符的情况，为后续的工程图导出、结构强度仿真提供准确的模型基础。
