汽车传动系统用螺旋锥齿轮差速机构

项目分类:齿轮 发布时间:2021-05-15 ID:172052
  • 汽车传动系统用螺旋锥齿轮差速机构
  • 汽车传动系统用螺旋锥齿轮差速机构
  • 汽车传动系统用螺旋锥齿轮差速机构
  • 汽车传动系统用螺旋锥齿轮差速机构
  • 汽车传动系统用螺旋锥齿轮差速机构
  • 汽车传动系统用螺旋锥齿轮差速机构
  • 汽车传动系统用螺旋锥齿轮差速机构
  • 汽车传动系统用螺旋锥齿轮差速机构
  • 汽车传动系统用螺旋锥齿轮差速机构
  • 汽车传动系统用螺旋锥齿轮差速机构
  • 汽车传动系统用螺旋锥齿轮差速机构
  • 汽车传动系统用螺旋锥齿轮差速机构

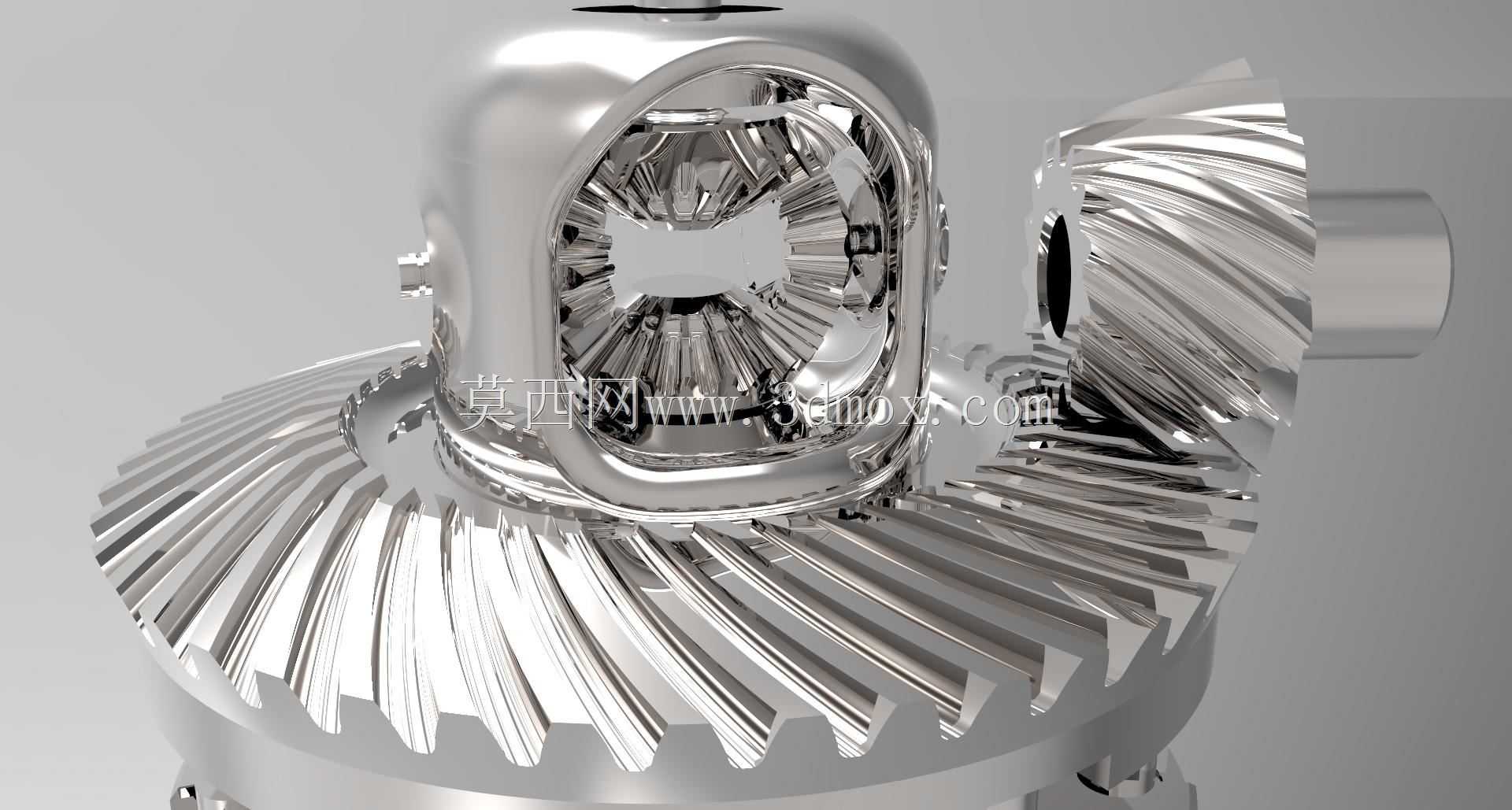

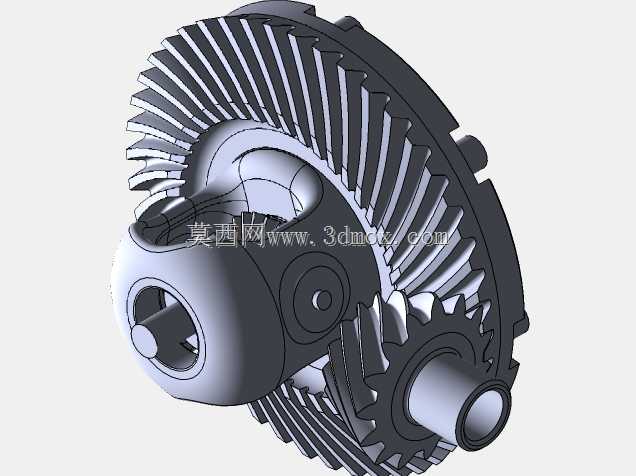

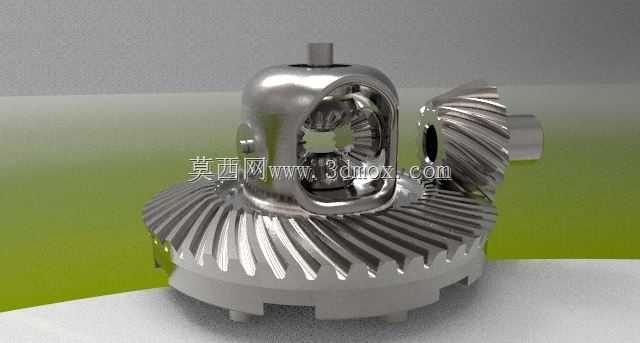

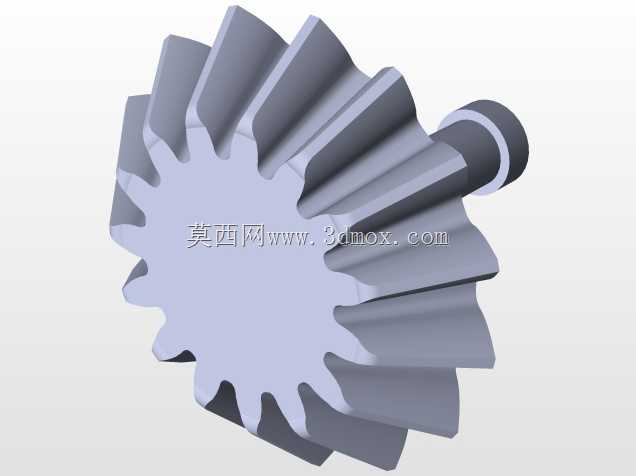

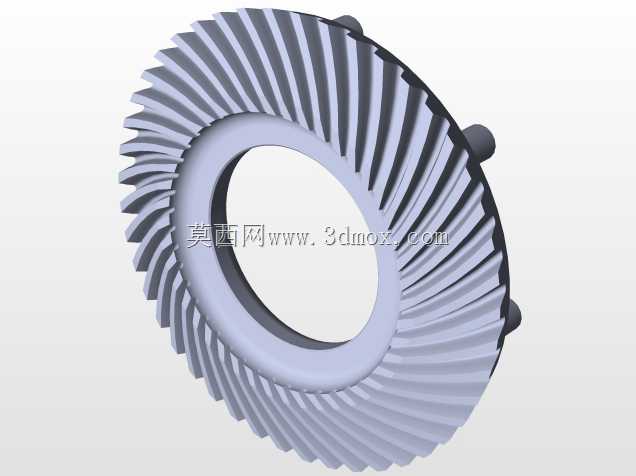

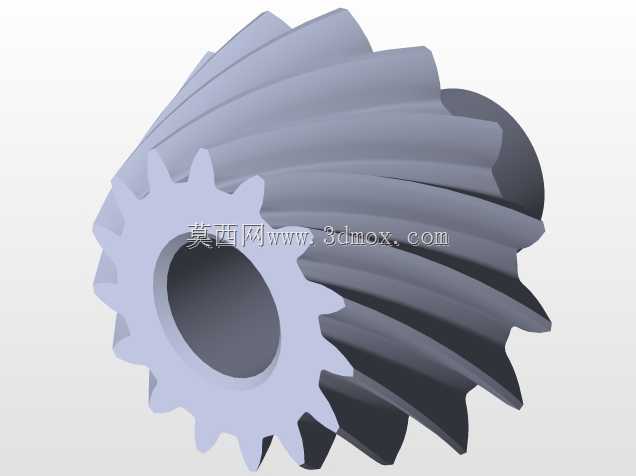

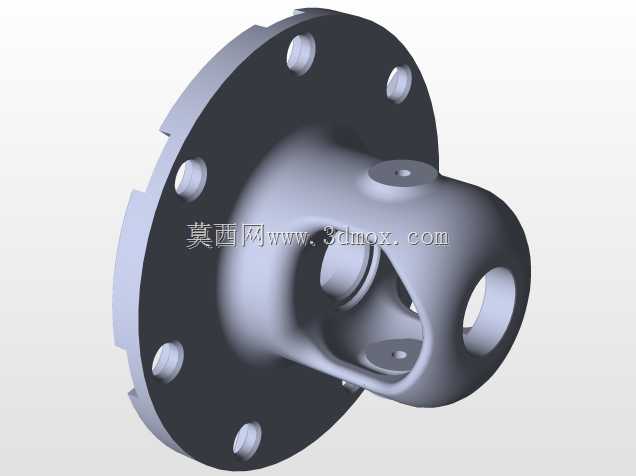

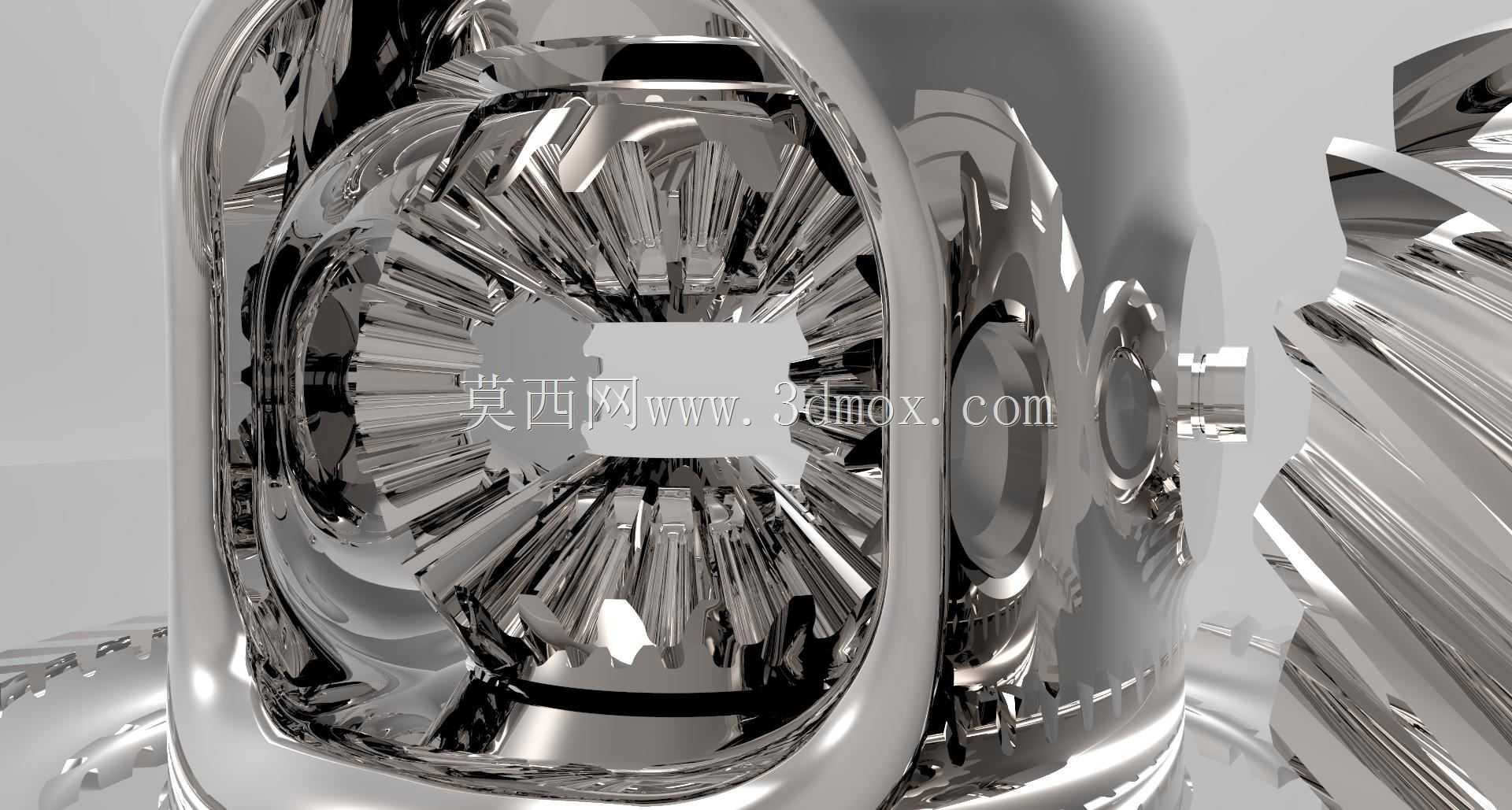

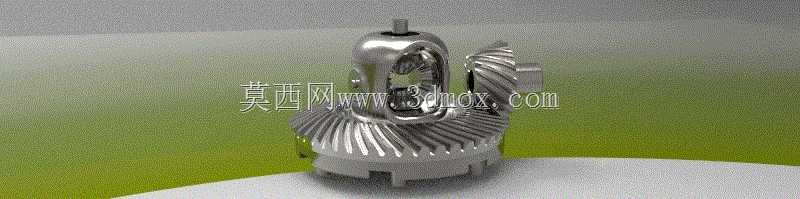

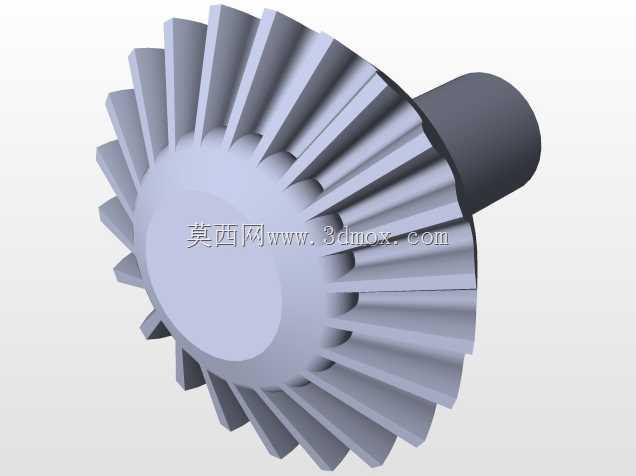

该差速机构是汽车驱动桥核心传动部件,主要应用于乘用车辆、商用载货汽车的驱动桥总成中,承担左右驱动轮转速差调节、扭矩传递分配的核心作用,可在车辆转弯、颠簸路面行驶时,自动调整两侧驱动轮的转动速率,避免轮胎拖滑磨损,保障车辆行驶平顺性与操控稳定性。整套机构采用对称式锥齿轮差速结构布局,核心由差速器壳体、十字行星齿轮轴、四个螺旋锥行星齿轮、两个匹配的半轴锥齿轮、球面耐磨垫片、半轴连接花键结构组成,所有齿轮齿面均采用螺旋锥齿形设计,相比直齿锥齿轮啮合重合度更高,传动过程中载荷可由多齿同时承担,运转噪音更低,承载能力更强,可适配大扭矩输出的动力传递场景。设计过程中优先考虑传动效率与结构紧凑性,差速器壳体采用一体式铸造成型后精加工的工艺方案,壳体内部预留行星齿轮安装腔与球面定位面,可保证行星齿轮在公转同时顺畅自转,十字轴与壳体的安装孔采用过盈配合定位,避免大扭矩传递过程中轴体窜动;行星齿轮与半轴齿轮的齿面啮合间隙控制在合理区间,既保证传动无卡滞,又避免间隙过大导致的传动冲击与异响,齿轮背面的球面垫片采用耐磨铜基合金材质,可承受齿轮转动过程中的轴向推力,降低磨损速率,延长机构整体使用寿命。外形尺寸方面,整套差速机构的主减速盆齿直径适配常规家用前驱、后驱车型的驱动桥安装空间,壳体两端的轴承安装位直径符合通用车用差速器轴承的配套尺寸,半轴齿轮的内花键参数匹配主流车型的半轴花键规格,安装边界可直接适配对应车型的驱动桥壳、主减速器从动齿轮的安装接口,无需额外改动周边结构即可完成装配。实际运行过程中,当车辆直线行驶时,两侧驱动轮阻力相近,行星齿轮仅随差速器壳体一同公转,不产生自转,扭矩平均分配给左右两侧半轴齿轮,带动车轮等速转动;当车辆转弯或行驶在不平整路面时,两侧驱动轮行驶距离存在差异,转动阻力不同,此时行星齿轮在随壳体公转的同时,绕十字轴产生自转,自动调整两侧半轴齿轮的转速,让外侧车轮转速高于内侧车轮,保证车轮纯滚动行驶,减少轮胎磨损与传动系统内应力。整套机构的润滑采用驱动桥齿轮油飞溅润滑方案,壳体上开设的油道孔可保证齿轮啮合面、垫片摩擦面在运转过程中得到充分润滑,降低运转阻力与零件磨损,可长期在高负荷、变转速的工况下稳定运行,适配各类民用车辆、轻型工程车辆的传动系统需求。
