D型翼形蝶形手拧紧固螺母三维设计

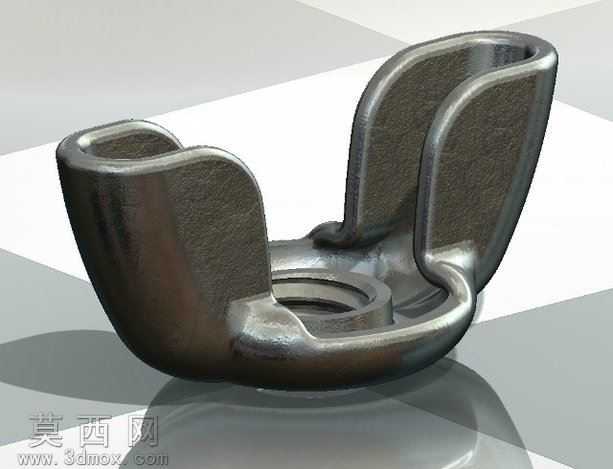

本作品为D型翼形螺母的三维参数化建模成果，建模过程严格遵循紧固件行业通用设计规范，针对翼形螺母无需工具即可手动拧动的核心使用特性展开结构设计。建模阶段首先完成基准坐标系搭建，以螺母中心螺纹孔轴线为核心基准，先绘制内螺纹的基础轮廓草图，采用机械设计标准的牙型参数构建螺旋切除特征，保证螺纹参数的通用性与适配性，可匹配对应规格的标准外螺纹件。中部基体部分采用环形凸台结构，在保证结构强度的前提下做了轻量化的壁厚优化，避免不必要的材料冗余。两侧的D型翼耳是该零件的核心操作结构，建模时采用多段顺滑曲面放样构建翼耳的外轮廓，翼耳表面做了符合人体工学的弧度处理，边缘做了圆润的倒圆角过渡，既避免使用时锐角划手，也能保证手动拧动时手指与翼耳的接触面积足够，施力过程更顺畅，不会出现应力集中导致的翼耳断裂问题。材质渲染阶段采用了常用的镀锌钢材质效果，还原了五金冲压成型翼形螺母的真实金属质感，表面做了细微的磨砂纹理处理，模拟实际冲压件的表面肌理，同时添加了合理的环境反射效果，让金属材质的厚重感与哑光质感得到真实呈现，渲染时采用柔和的影棚布光，清晰展现零件的曲面过渡、棱角细节与结构特征，各个视角下都能直观观察到零件的结构比例与细节处理。设计过程中充分考虑了该类零件的实际使用场景，针对经常需要手动拆装、无需工具操作的低压紧固场景优化了翼耳的张开角度与厚度比例，翼耳的高度与宽度比例经过反复调整，既保证拧动时的力臂长度足够，操作省力，也不会因翼耳过长导致安装空间受限，整体结构紧凑合理，所有过渡位置都做了圆角处理，避免冲压加工时出现开裂风险，也能提升使用时的安全性。模型的各个特征参数都可根据实际使用需求进行调整，可直接用于装配验证、产品展示或者加工参考，完整还原了D型翼形螺母的真实结构与外观特点。
