剪式车载汽车千斤顶三维结构设计

这款剪式车载千斤顶是面向乘用车日常应急场景设计的机械式起重工具，主要适配普通家用轿车、城市SUV等小型乘用车辆的轮胎更换、底盘简易检修作业场景，是车辆出厂时标配的随车应急工具核心品类，也可作为小型汽修门店的辅助起重设备使用，能够在无外接动力源的户外场景下，依靠纯机械结构完成车辆局部抬升作业，无需液压介质、外接电源或气源支持，环境适配性极强。

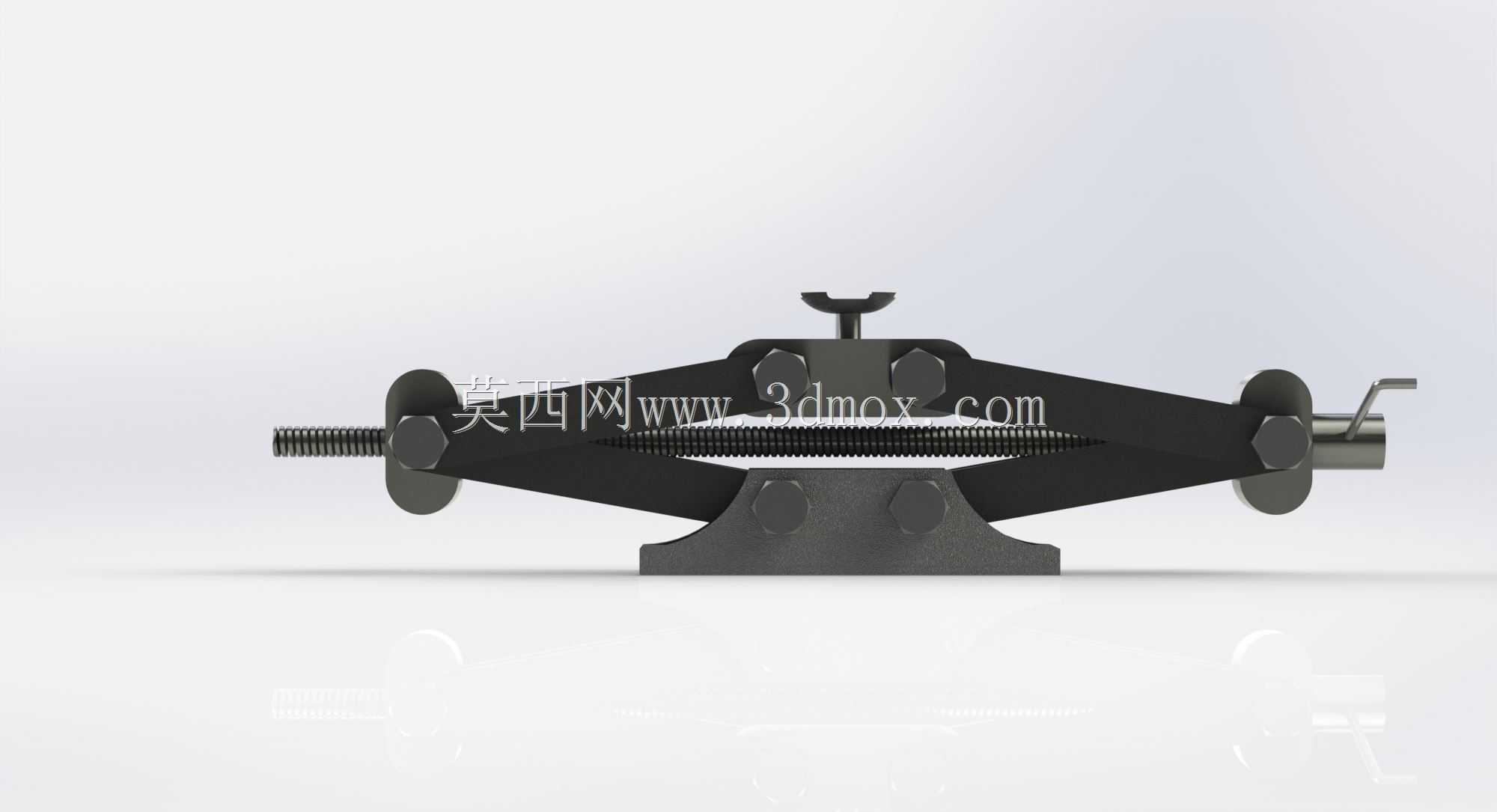

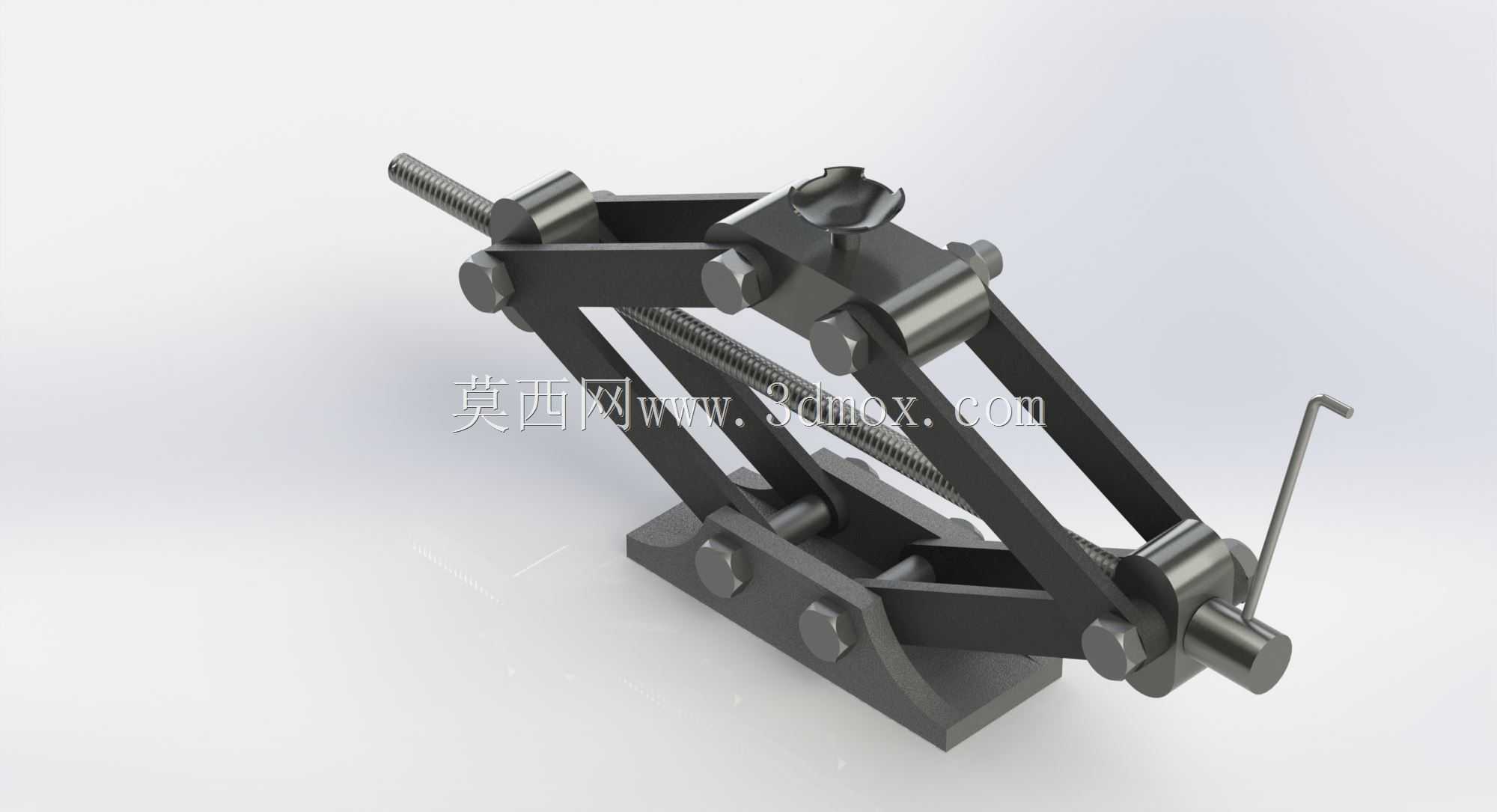

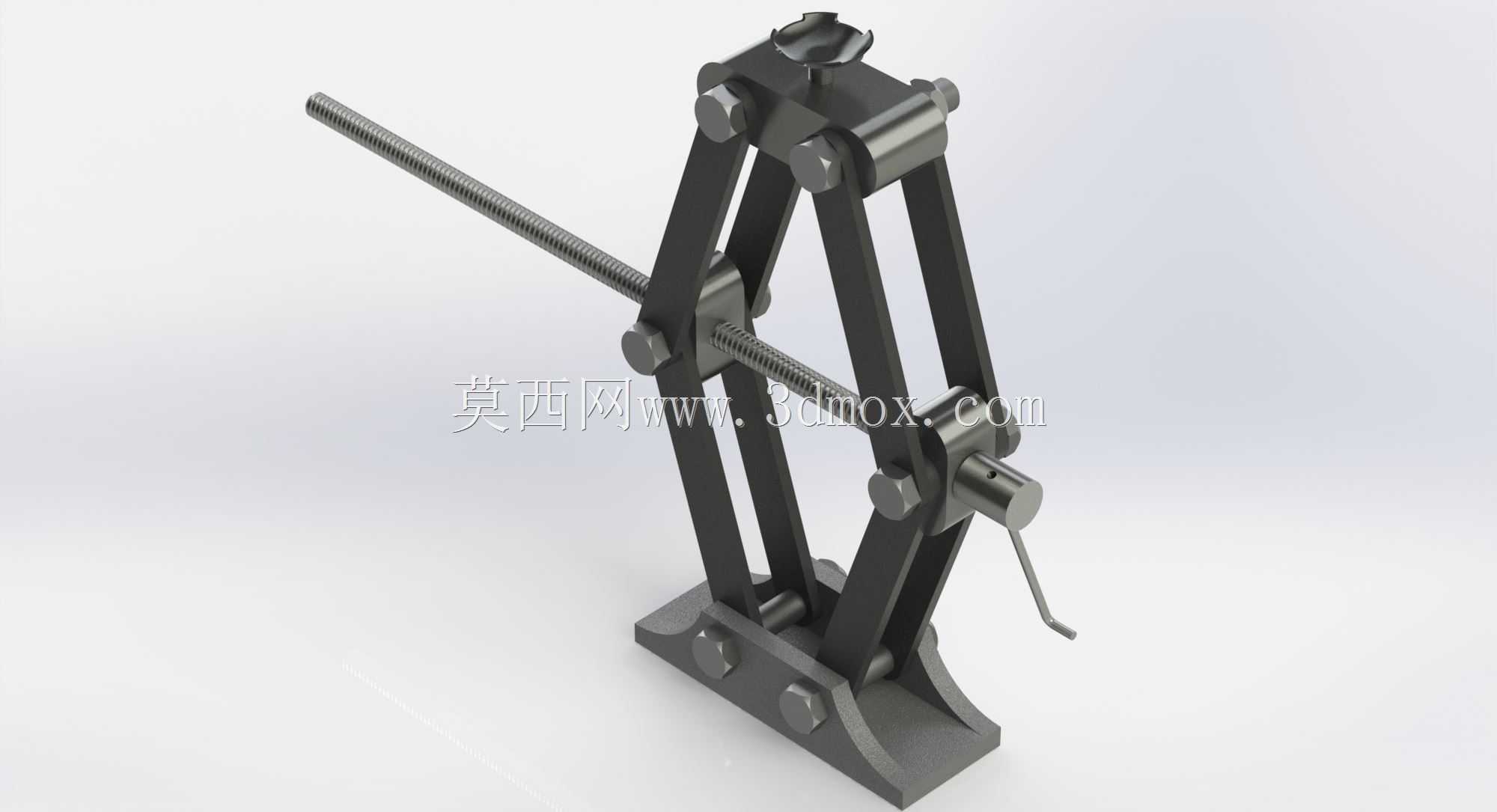

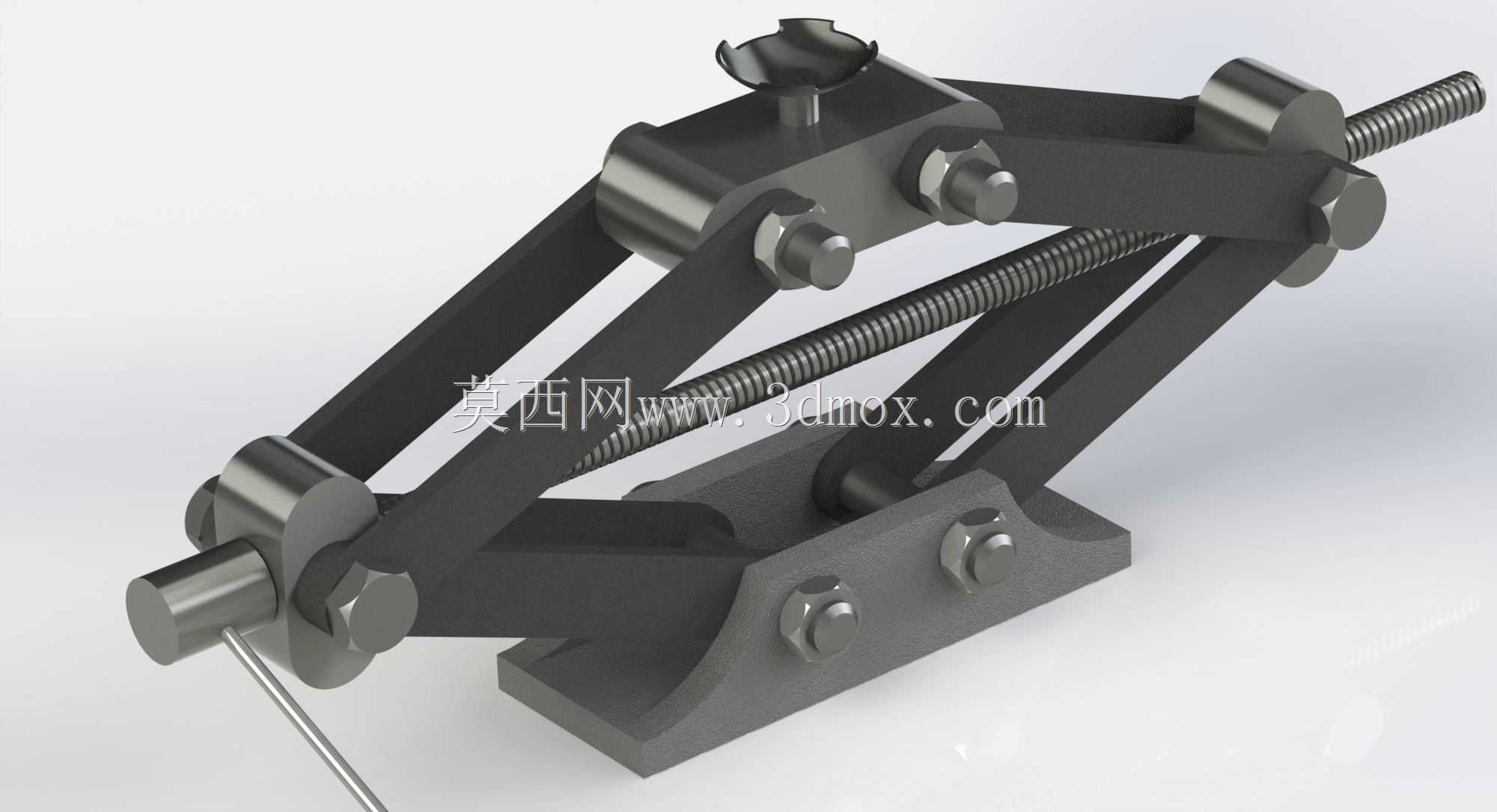

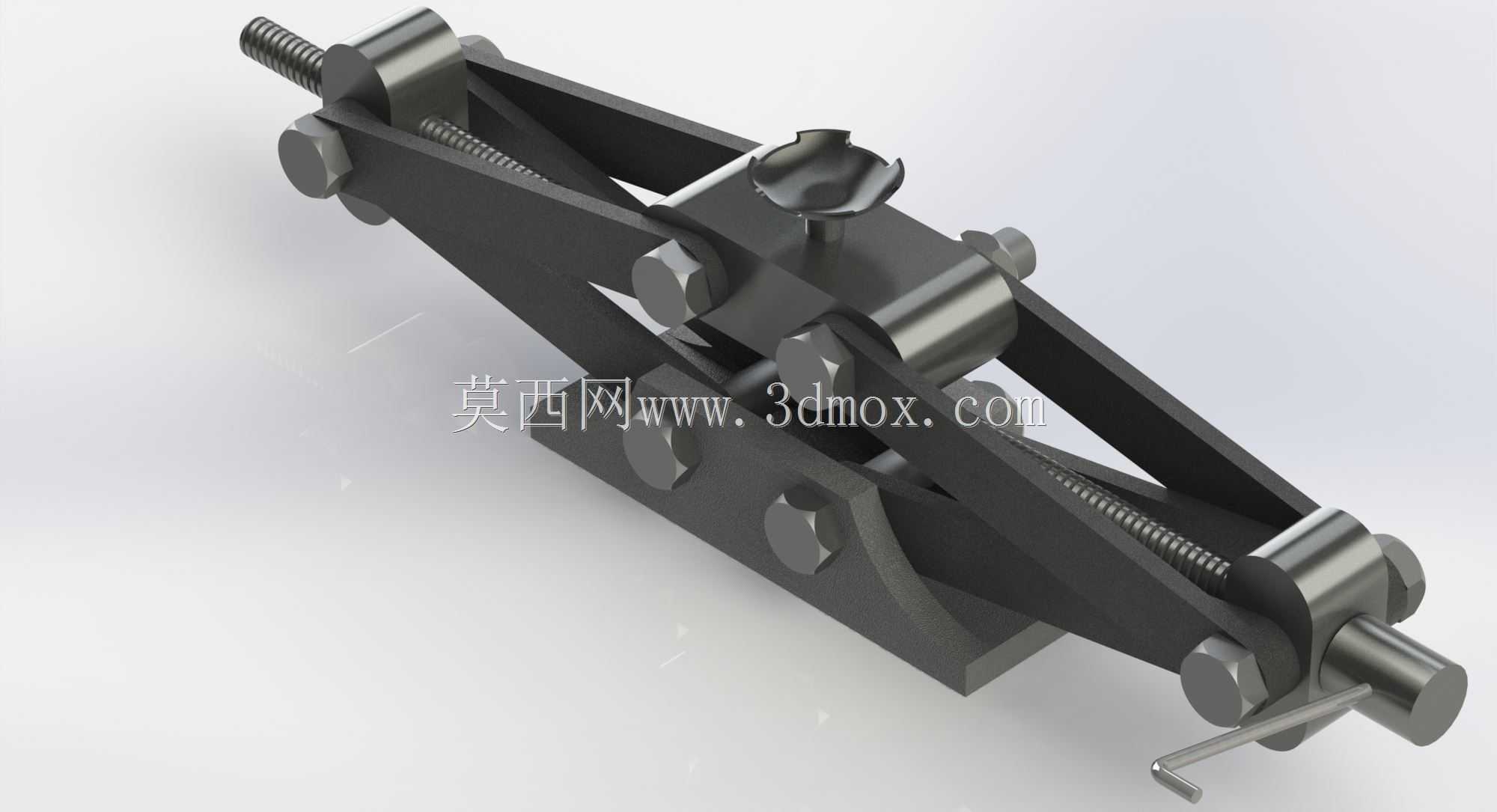

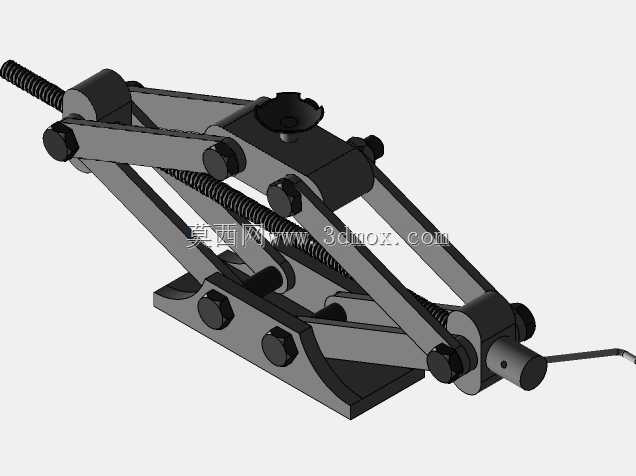

从功能特性来看，该千斤顶采用纯螺纹传动配合剪式连杆增力结构，通过端部的摇柄转动传动丝杆，带动两侧对称布置的铰接剪臂同步收拢或展开，实现顶部支撑托台的垂直升降动作，整体结构无液压密封元件，不存在长期存放后漏油失压的风险，日常存放无需特殊维护，静置存放数年仍可正常操作使用。丝杆采用梯形传动螺纹设计，具备可靠的自锁特性，当抬升作业停止摇柄转动时，支撑托台可自动锁止在当前高度，不会出现负载下滑的安全隐患，作业过程中无需额外加装锁止销或固定装置，操作门槛极低，普通车主无需专业培训即可快速上手完成操作。

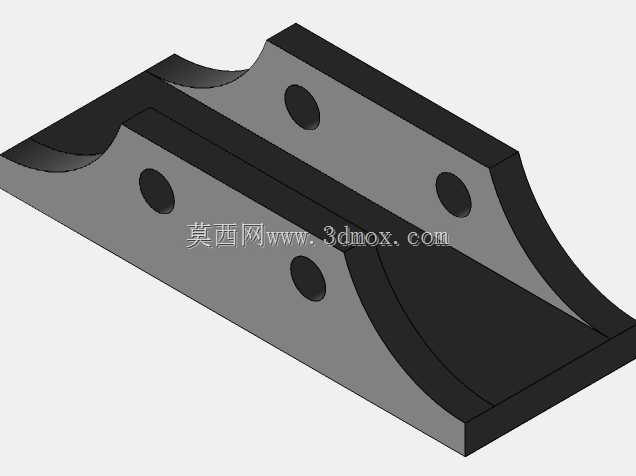

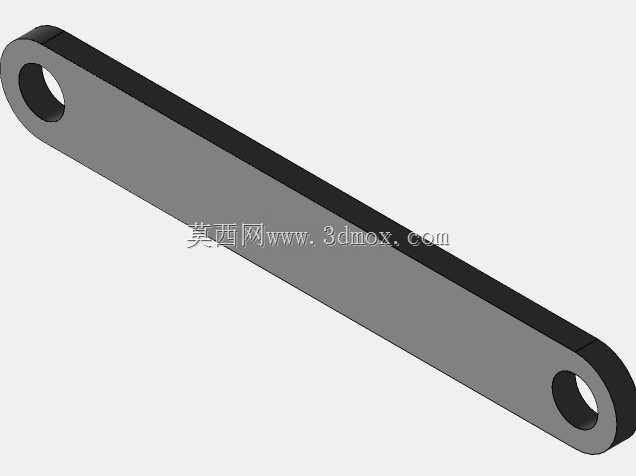

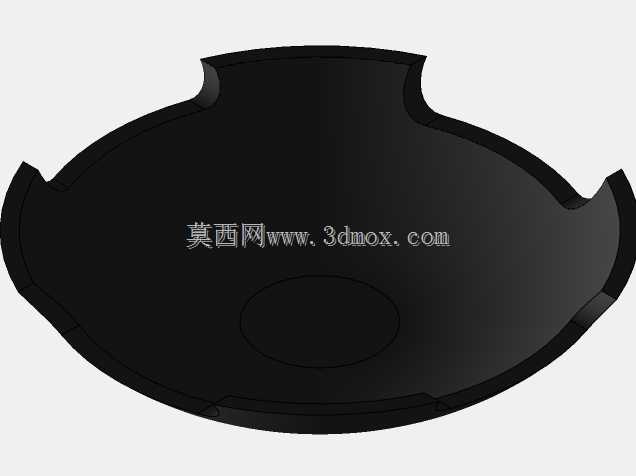

在设计思路上，该结构优先考虑车载场景的空间限制与轻量化需求，整体采用左右完全对称的铰接布局，所有受力杆件均采用等强度设计，铰接销轴处做了耐磨衬套预留位，可有效降低反复升降过程中的铰接磨损，延长整体使用寿命。顶部支撑托台设计有内凹的弧形定位槽，能够精准卡入乘用车底盘预设的千斤顶支撑凸台，避免抬升过程中支撑点滑脱引发安全事故；底部支撑座采用加宽平板结构，可在沥青、水泥甚至压实的硬质泥土地面提供足够的支撑接触面积，降低地面压强，防止作业过程中底座下陷。

从安装与使用边界来看，该千斤顶收拢状态下整体高度较低，可轻松放入车辆后备箱的工具储物槽内，不占用过多储物空间；最大抬升高度完全覆盖普通乘用车的底盘离地间隙需求，最小收拢高度可适配底盘较低的轿跑车型，额定承载能力匹配小型乘用车的单轮轴荷需求，作业时仅需将底座放置在平整硬质地面，托台对准底盘支撑点后匀速转动摇柄即可完成抬升，全程操作力经过剪臂结构放大后，仅需较小的手摇力即可达到额定抬升负载，单人即可轻松完成全部操作。
